1.電ハン用メカボックスの分解
 電拳では、皆さんが愛銃の整備・カスタムを出来るよう、メカボックスの分解・組み立て方法について説明を行っています。
 メカボックスの分解・組み立てが出来れば、カスタムも思うままに出来るようになるので、銃のカスタムを考えている人は、ぜひメカボックスの分解にチャレンジして欲しいと思います。

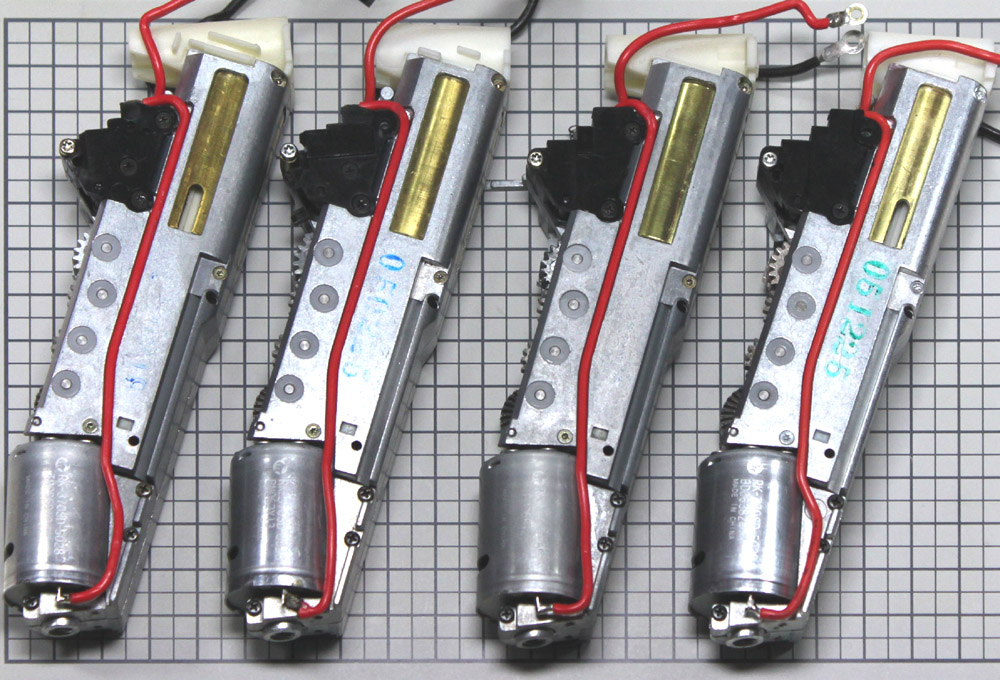

 なお、分解手順はG18Cのメカボックスを使って説明しますが、各機種で異なる箇所はそのつど説明を加えていますのでご安心ください。
 あと、この分解方法の説明のみ、上部の写真をクリックすると拡大表示しますので、写真が小さくて見辛いときにご利用ください。
2.スプリングテンションの開放
 それでは具体的にメカボックス分解作業について説明を始めたいと思いますが、分解作業に取り掛かる前に、まずやっておかなければいけない特別な作業があります。それはスプリングのテンション(バネ圧力)を取り去っておくこと。
 この作業を怠ると、メカボックスを開けた瞬間に中の部品が飛び散って大変なことになるので、テンション開放は必ず行なってください。

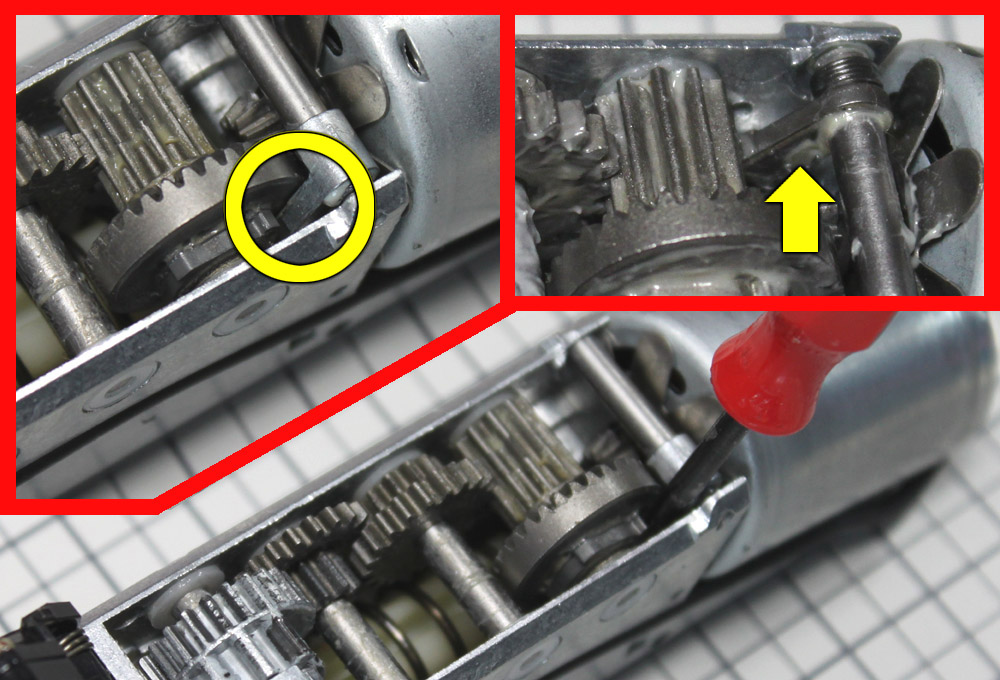

 作業自体はとても簡単で、印の部分(逆転防止ラッチ)を細い棒で押すだけ。これでギヤが空転し、スプリングの圧力が開放されます。ラッチを押してもギヤが空転しなくなれば、テンションの開放は終了です。
3.ネジの取り外し
 ここから、いよいよ分解作業の開始です。
 まずは、メカボックスとスイッチユニットを留めるネジを取り外しましょう。

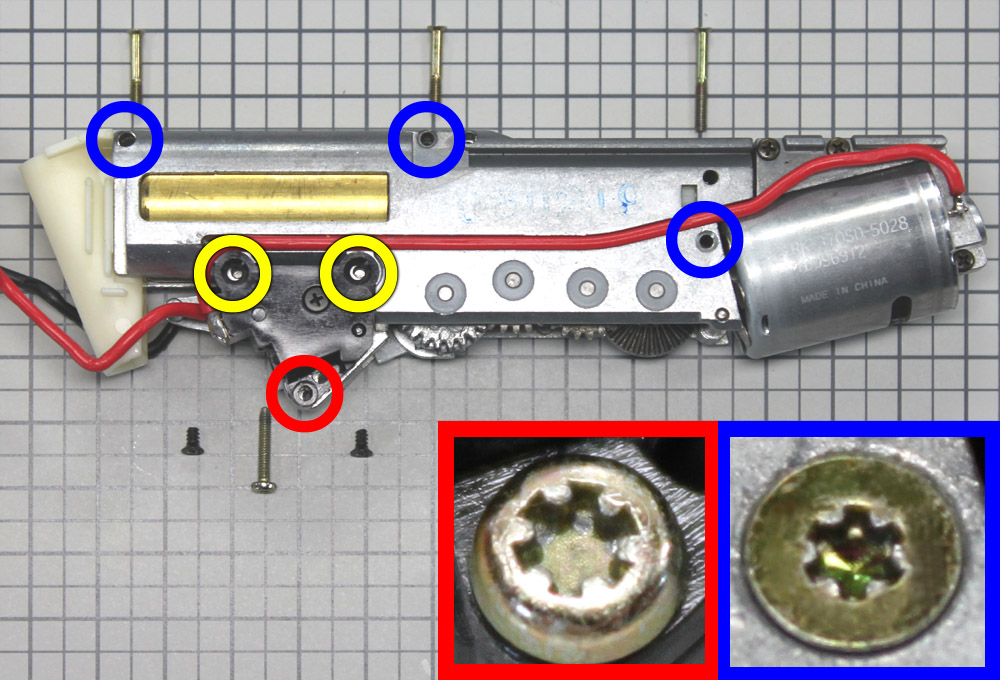

 メカボックスを固定するのネジ三本は、写真右下の特殊ネジなので、T4のトルクスドライバーか、新亀製作所の17-Dで取り外します。
 次にのプラスネジと、の特殊ネジを外し、スイッチユニットを分離します。の特殊ネジは、T7(なければT6)のトルクスドライバーか、精密マイナスドライバーで取り外し可能です。
 なおのネジは、電ハンの機種によってネジの本数が異なるため、次ページで詳しく説明を行います。
