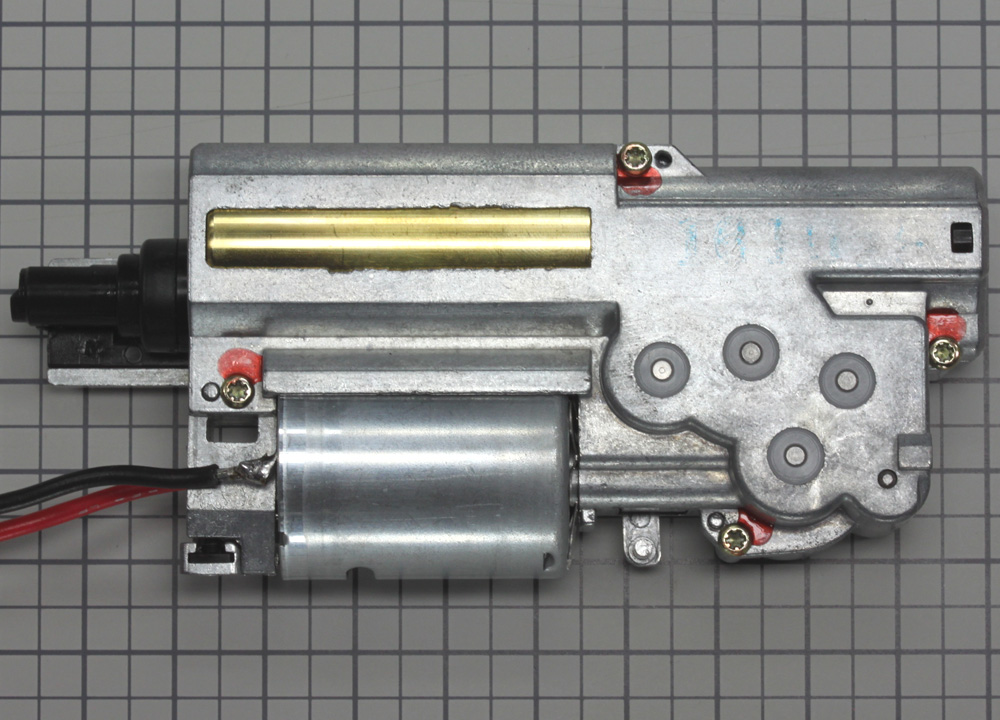

1.コン電用メカボックスの分解
 電拳では、皆さんが愛銃の整備・カスタムを出来るよう、メカボックスの分解・組み立て方法について説明を行っています。
 今回紹介するのは、電動コンパクトマシンガン用メカボックスの分解方法についてです。
 メカボックスの分解・組み立てが出来れば、カスタムも思うままに出来るようになるので、銃のカスタムを考えている人は、ぜひメカボックスの分解にチャレンジして欲しいと思います。
 なお、この分解方法の説明のみ、上部の写真をクリックしていただくと拡大表示されるようになっています。写真が小さくて説明が分かり難いときは、拡大表示をご利用ください。
2.スプリング圧力(テンション)の開放
 それでは、メカボックスの分解方法について説明を始めましょう。まずは、スプリング圧力(テンション)の開放から行います。メカボックスを開けたとたん、スプリングやギヤが飛び出して来ては困りますからね。

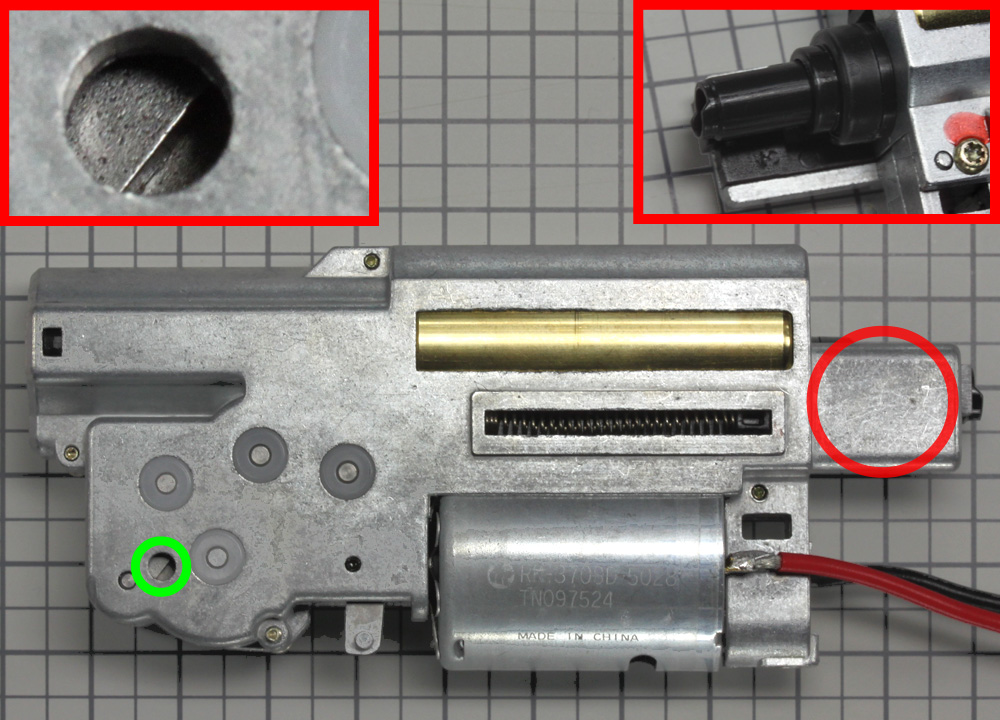

 スプリングの圧力を開放するには、
印の穴の中にある斜めのバーを(写真左上参照)、細い棒で左側に押します。これでメカボックスのスプリングが伸び、圧力が開放されます。
 この際、
印の後ろにあるノズル(写真右上)を、思い切り指で押し込んでから圧力を開放して下さい。ノズルを押し込まないまま圧力を開放すると、タペットが折れることがあります。
3.ノズルとネジの取り外し
 スプリングの圧力を開放したら、先ほど指で押し込んでいたノズルを取り外しましょう。ノズルは回転させるとタペットプレートから外れ、引っ張るだけで抜き取ることができます。

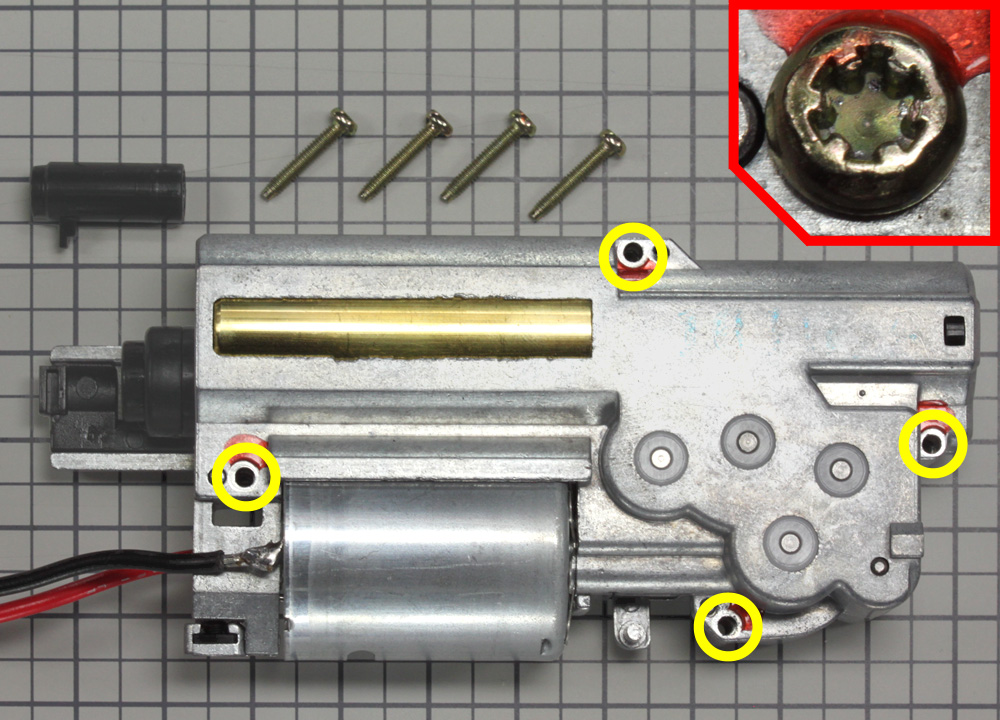

 次に四箇所の
印に入っているネジを、取り外します。このネジは星型の特殊なネジ穴で、取り外すにはT7(なければT6)サイズのトルクスレンチが必要ですが、サイズが合えばマイナスの精密ドライバーでも取り外し可能です。
 ネジを外したとたん、急にスプリングが飛び出すといったことはありませんので、安心してネジを外してください。
