1.電動ハンドガン・Hi-CAPA Eの分解
 電拳では、皆さんが自分で愛銃の整備・カスタムが出来るよう、各電動ハンドガンの分解・組み立て方法について説明を行っています。

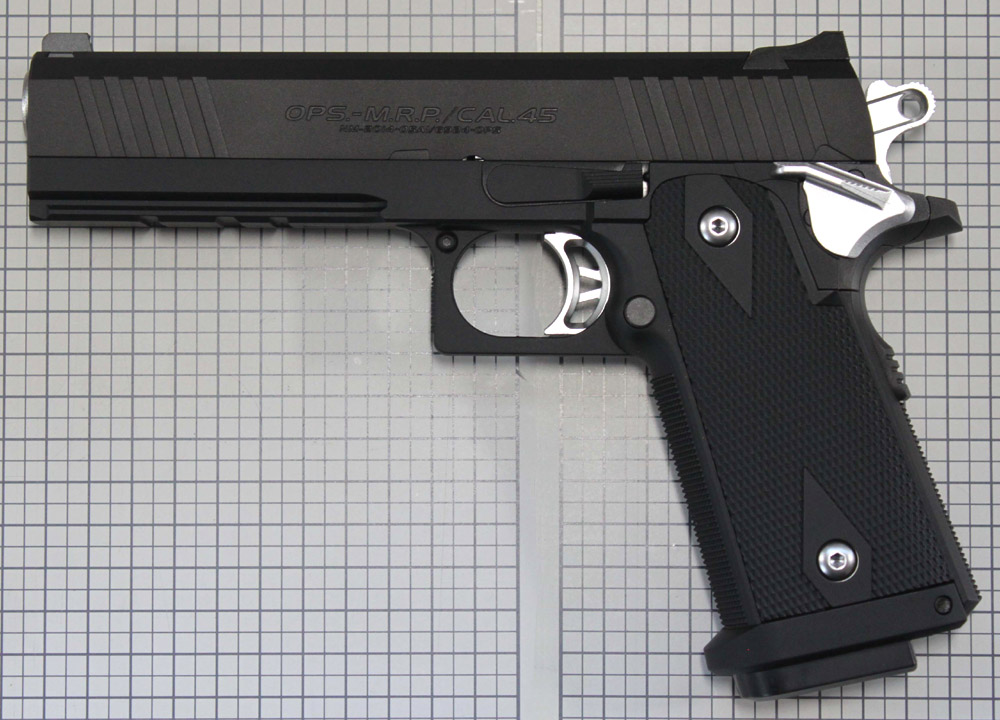

 今回紹介するのは、電動ハンドガン・ハイキャパEの分解方法についてです。電動ガンの分解が初めての人でも分かりやすいように説明していますので、整備やカスタムに挑戦したい人は、ぜひ参考にしていただけたらと思います。
 なお、この分解方法の説明のみ、上部の写真をクリックしていただくと拡大表示されるようになっています。写真が小さくて説明が分かり難いときは、拡大表示をご利用ください。
2.スライド等の取り外し
 電動ハンドガンの第五弾となるハイキャパEは、これまでの電動ハンドガンの中でもっとも分解のしやすい機種となっています。
 ですが使われているネジはどれも小さく、また小さなスプリングの使われている場所もありますので、そうした小さなパーツを紛失しないよう気をつけて作業を行ってください。

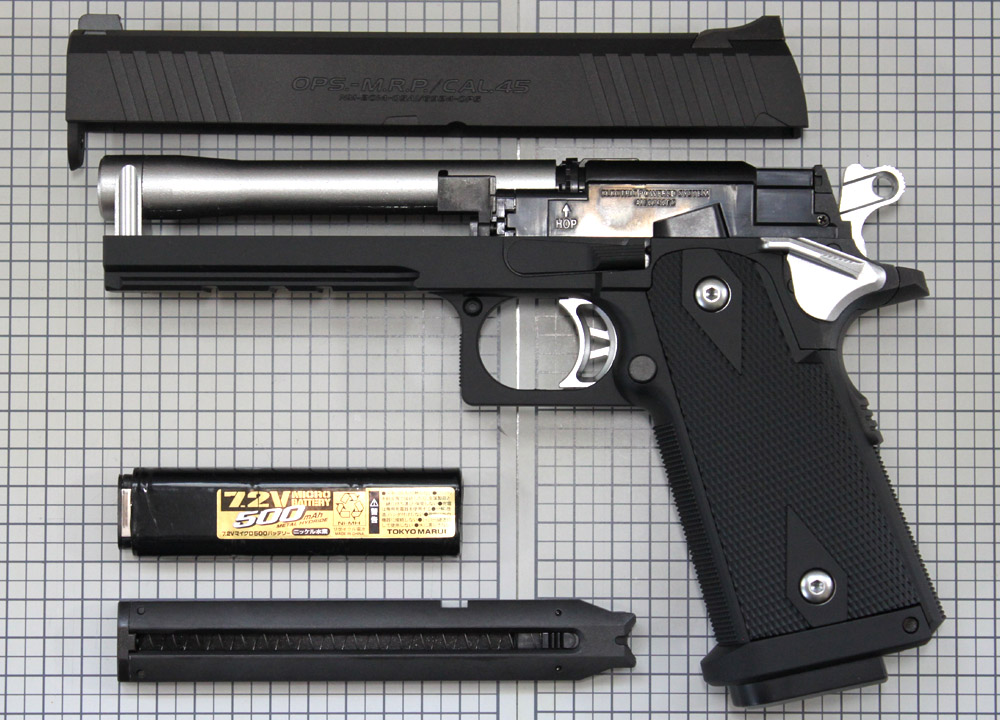

 それでは、実際の分解作業に取り掛かりましょう。まずはスライドを外し、バッテリーとマガジンを抜いてください。HOPダイヤルは、最弱に戻しておきましょう。

3.アウターバレルの取り外し
 ハイキャパEでは、インナーバレルの取り出し作業を別に行うことが出来るため、まずはバレルの取出しから説明いたします。

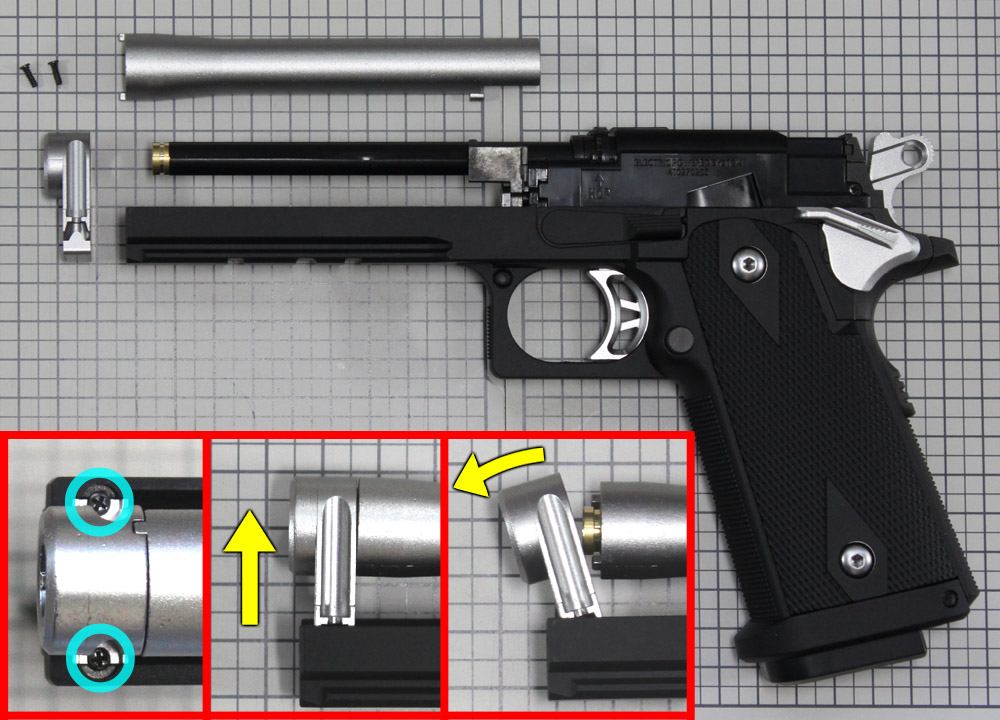

 それでは、マズルの根元にある印のネジ二本を取り外してください。するとマズルが上に引き出せるようになるので、ある程度持ち上げたら前に倒すようにして取り外してください。
 マズルを取り外したら、アウターバレルは引っ張るだけで簡単に取り外すことが出来ます。
 マズルを取り付ける際は、この手順を逆に行うので、どの高さ・角度でマズルが倒れるか(取り付けられるか)よく覚えておきましょう。
TOP > DISMANTLING > 電動ハンドガン・Hi-CAPA Eの分解 1/6ページ
