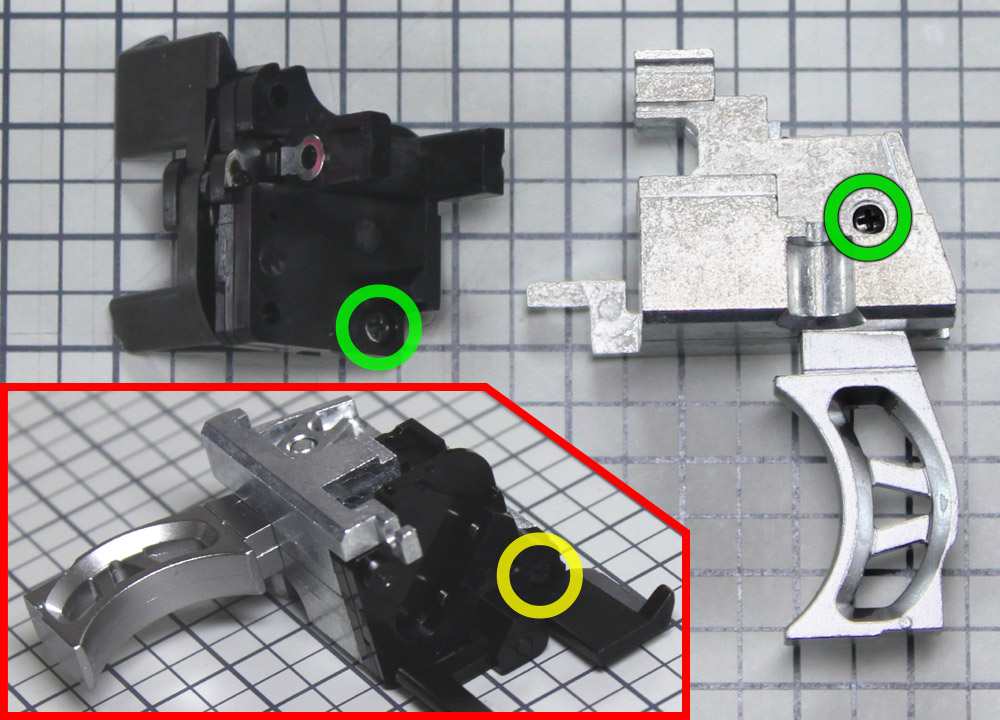

16.コネクター端子とトリガー分離
コネクター端子とトリガーユニットは、○印のネジを外すことで分離できます。
分離させた後は、それぞれの○印に入っているネジを外すことで、さらにパーツを細かく分解することが可能です。 |

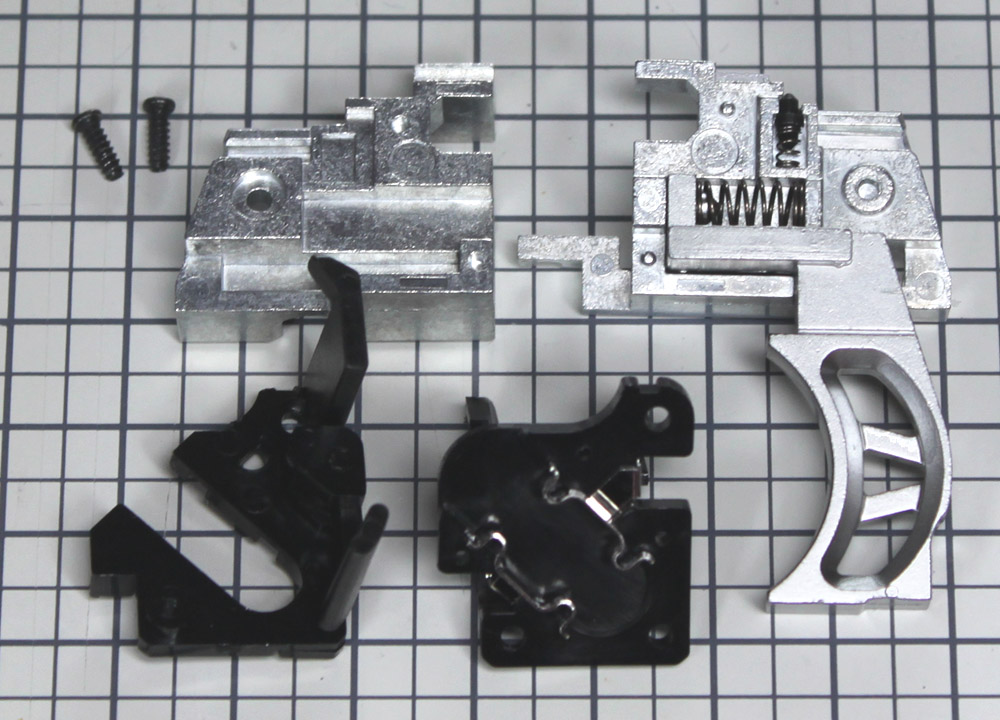

17.コネクター端子とトリガー分解
上写真が、コネクター端子とトリガーユニットの分解後です。
通常はここまで分解する必要はありませんが、コネクター端子が磨耗して交換が必要になったり、トリガーをカスタムパーツと交換したいときは、この分解説明を参考にしていただければと思います。 |

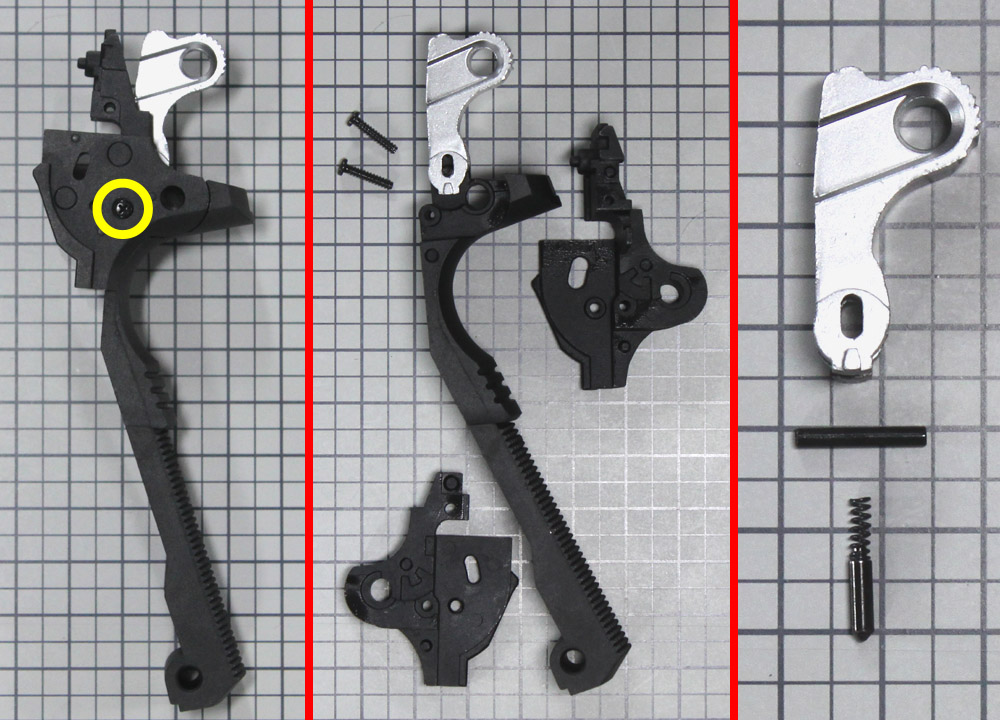

18.ハウジング・ハンマーの分解
ハウジング・ハンマーは、写真○印のネジを取り外すと、ハウジングとハンマー部分を分解することが出来ます。さらにハンマーを手前に引き上げれば、完全分解することが出来ます。
ハンマーには小さなスプリングとクリックピンが入っているので、紛失に気をつけてください。
以上で、電動ハンドガン ハイキャパEの分解・組み立て説明を終了いたします。 |
