1.電動ハンドガン・M9A1の分解
 電拳では、皆さんが自分で愛銃の整備・カスタムが出来るよう、各電動ハンドガンの分解・組み立て方法について説明を行っています。

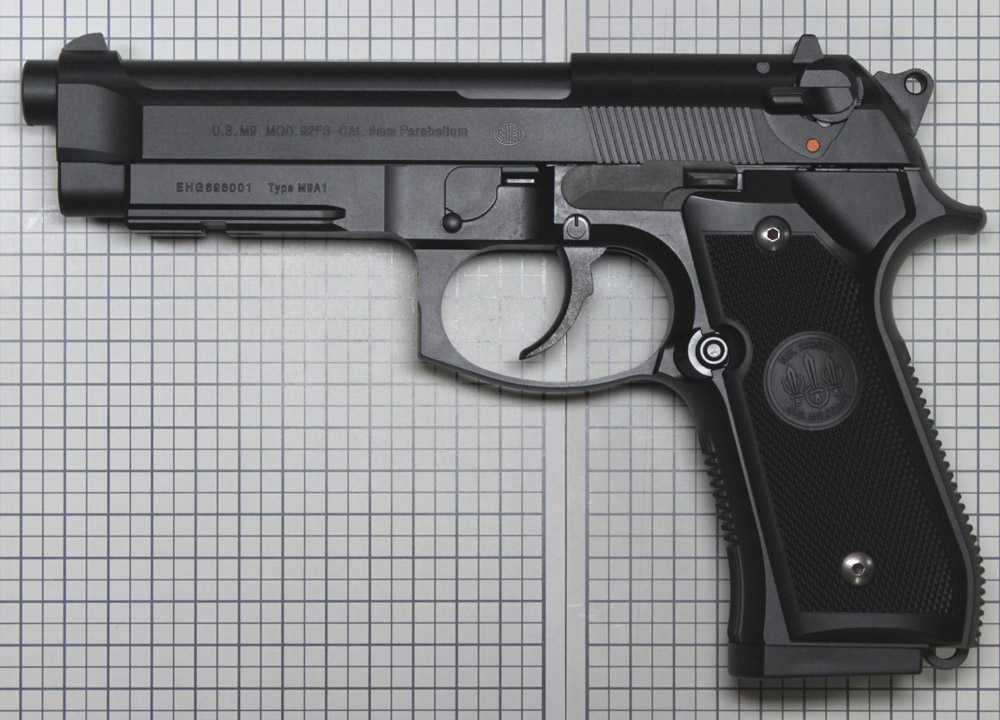

 今回紹介するのは、電動ハンドガン・M9A1の分解方法についてです。電動ガンの分解が初めての人でも分かりやすいように説明していますので、整備やカスタムに挑戦したい人は、ぜひ参考にしていただけたらと思います。
 なお、この分解方法の説明のみ、上部の写真をクリックしていただくと拡大表示されるようになっています。写真が小さくて説明が分かり難いときは、拡大表示をご利用ください。
2.スライド等の取り外し
 電動ハンドガンの第四弾となるM9A1では、小さなスプリングが多く使われていて、紛失の危険性が高くなっています。跳ばしてなくさないよう、気をつけて分解作業を進めましょう。

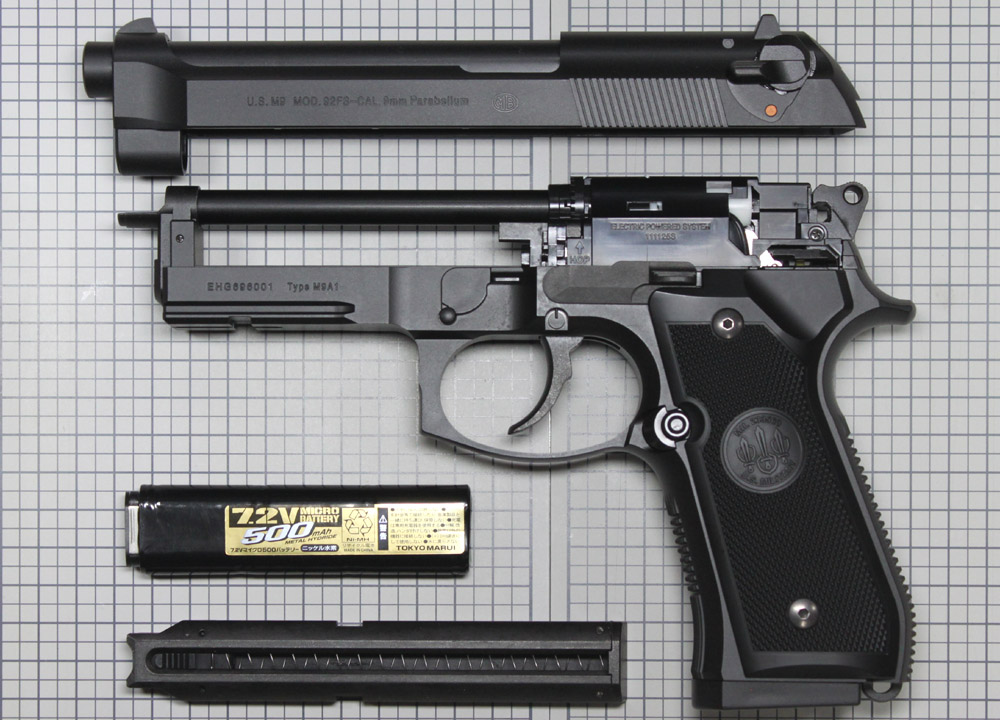

 それでは、実際の分解作業に取り掛かりましょう。まずはスライドを外し、バッテリーとマガジンを抜いてください。HOPダイヤルは、最弱に戻しておきましょう。

3.コードカバーの取り外し
 ○印とその裏側の二箇所に、小さなネジが付いているので外しましょう。するとコードカバーが取り外し出来るようになります。
 コードカバーは、ネジの付いていた部分を引き上げるようにすれば、簡単に外れます。
 逆に組み立てでカバーを取り付ける際は、まずHOPダイヤル側から取り付け、その後に後ろ側を下ろすように取り付けます。
 このとき配線を挟むと皮膜が破れるので、配線を挟まないよう慎重にカバーを被せましょう。
TOP > DISMANTLING > 電動ハンドガン・M9A1の分解 1/6ページ
