4.アウターバレルの取り外し
ここから、バレル取り外し説明です。メカボックスの取り出しは、次のページへ。

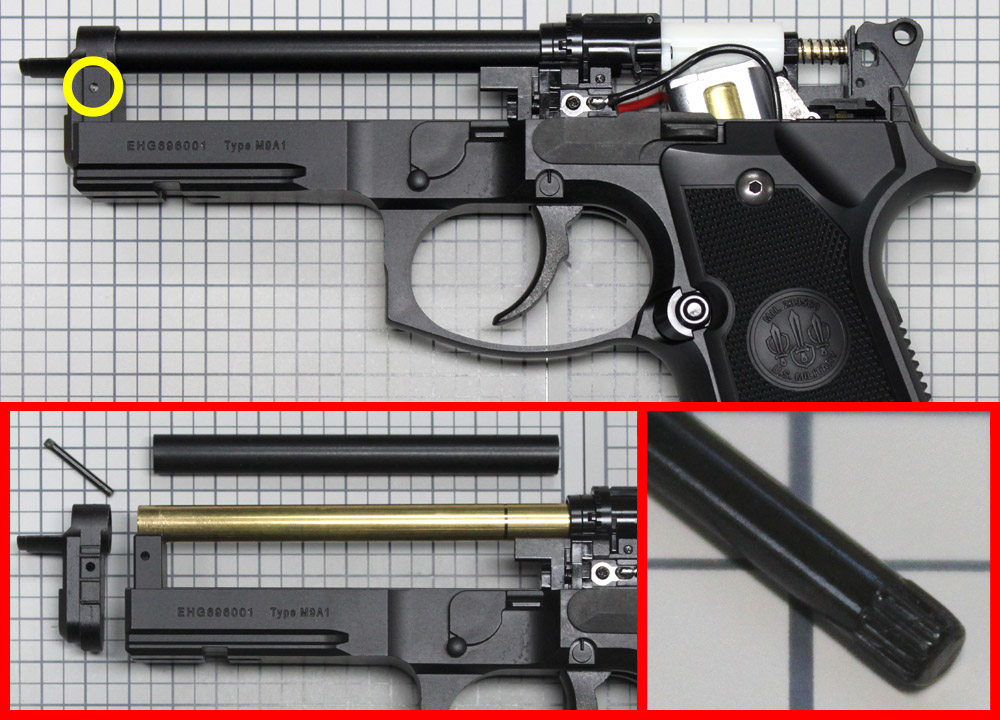

では、○印に入っているシャフトを、六角レンチなど硬い棒を使い押し出します。シャフトには脱落防止のスリット(ギザギザ)が入るので、手前から奥に押し出してください(組み立ての際はギザギザのない方から先に、奥側から手前へ差し込みます)。
シャフトを抜くと、マズルガイドとアウターバレルが取り外せるようになります。 |

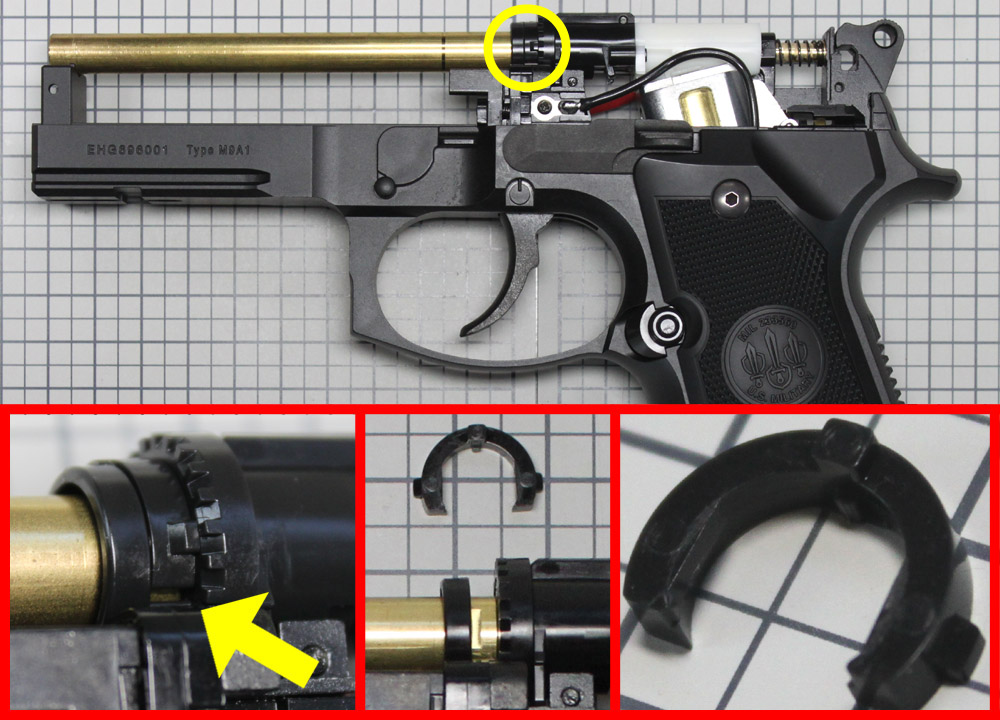

5.バレルロックリングの取り外し
次に←印にあるスリットにマイナスドライバーを差し込み、上にズラすとバレルロックリングを外せます(ロックリングが勢いよく飛ぶため、紛失に注意するように)。
バレルロックリングは前後の向きがあるので、組み立ての際は逆に差し込むことがないよう注意して下さい(逆差し防止の突起があるので、大丈夫とは思いますが)。
ロックリングを外したら、バレルを引っ張るだけで取り外すことが出来ます。 |

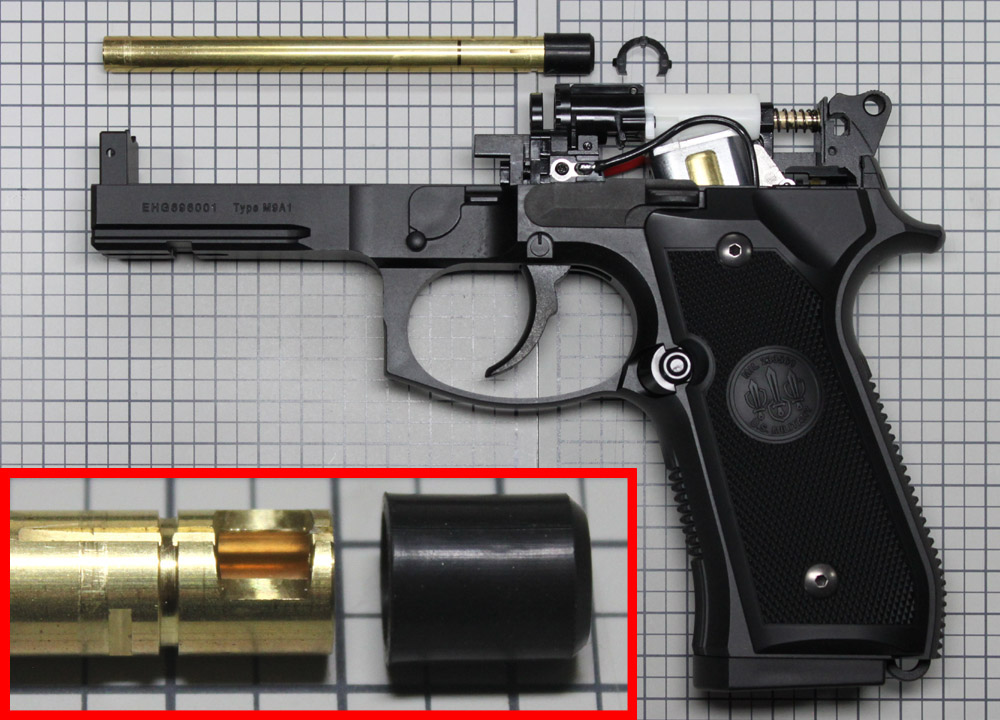

6.HOPパッキンの取り外し
HOPパッキン(黒いゴム)はバレルに被せてるだけなので、簡単に取り外せます。
逆に取り付けの際は、HOPパッキン内部に突起があるので、バレルのHOP窓に入るよう向きを合わせて取り付けます。
またチャンバーへ組み込む際は、このHOP窓を上面に向けて入れてください(上面でないと、HOPが掛かりません)。 |
