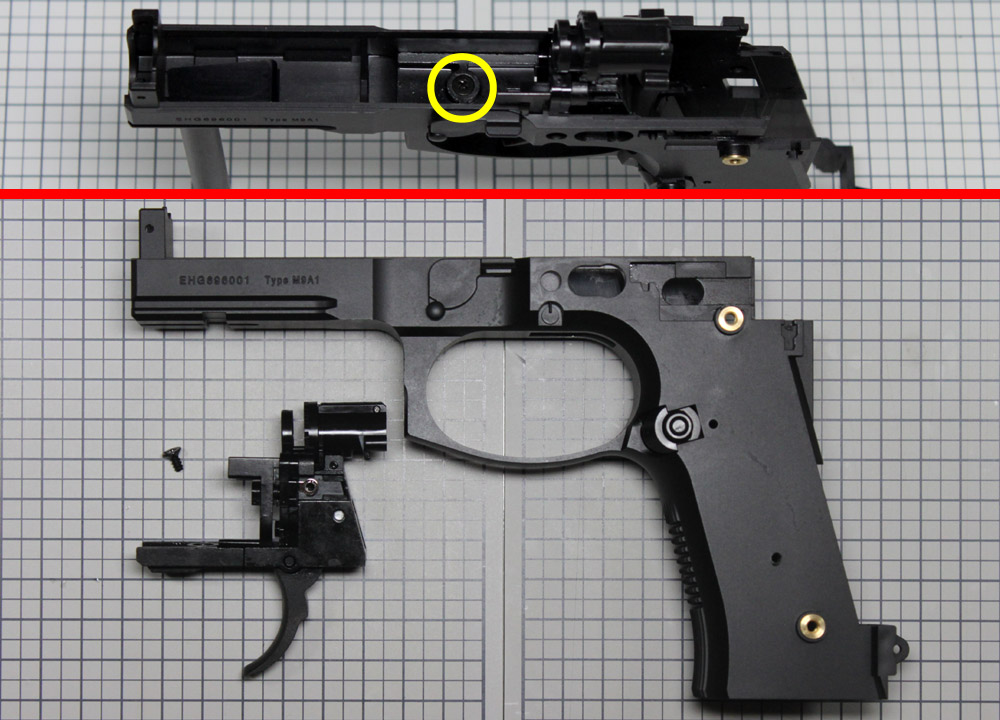

16.トリガーユニットの取り外し
ここからは、トリガーユニットの取り外しと分解について説明します。本来分解する必要のない部分ですが、パーツ交換が必要になった場合にご利用ください。
それではまず、フレーム内部の中央に見える○印ネジを外してください。これだけでチャンバーユニットの取り外しが出来ます。 |
17.バッテリーコネクタの取り外し
バッテリーリリースレバーに隠れて見え辛いですが、○印にネジがあるので外してください。これでバッテリーコネクタ部分の取り外しが出来ます。
取り外したバッテリーコネクタは、裏側のネジを外せばさらに分解することが可能です。この際リリースレバーのトーションを、飛ばしてなくさないように注意して下さい。 |

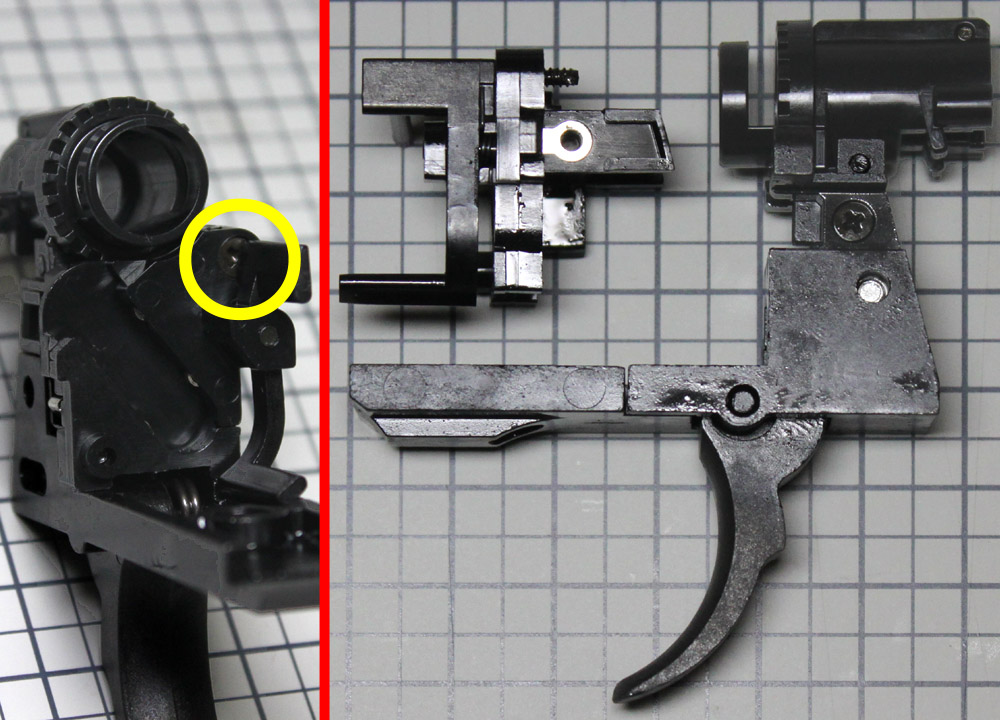

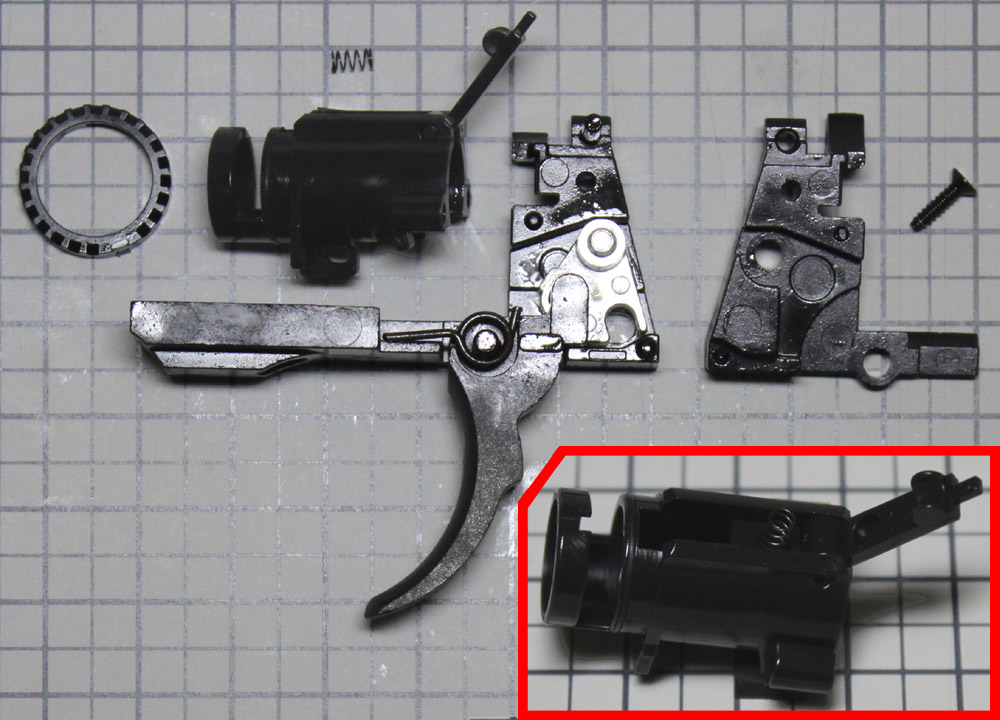

18.トリガーユニットの分解
トリガーユニットの中央にネジが見えるので、このネジを外せばユニットを分解することが出来るようになります。
なお、HOPチャンバーには小さなスプリングが組み込まれているので、分解する際に飛ばしてなくさないように注意して下さい。
以上で、M9A1の分解・組み立て説明は終了です。 |
