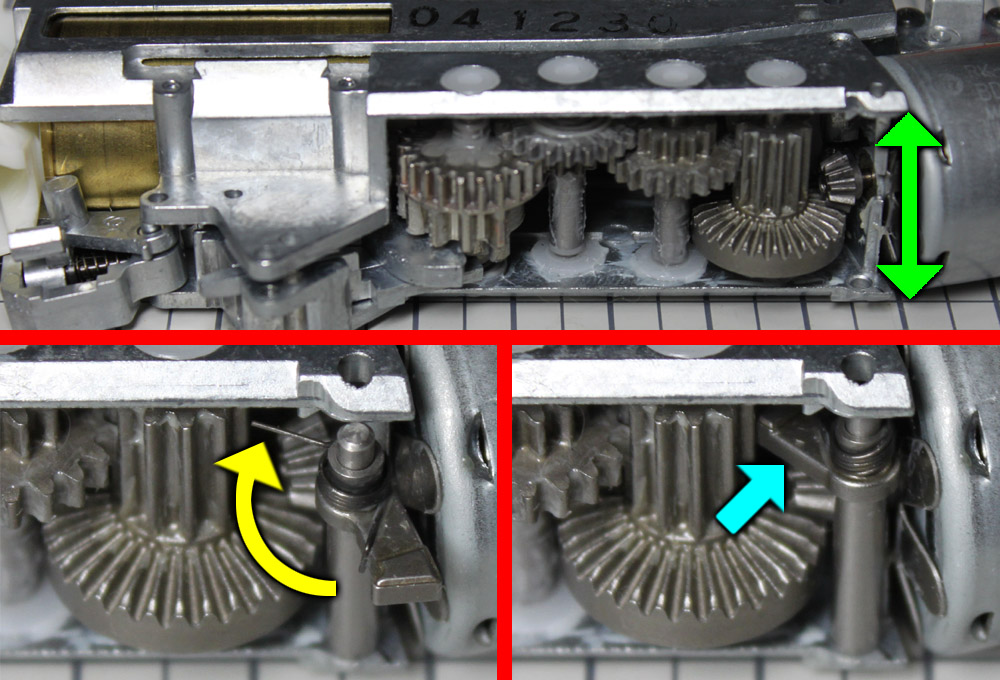

13.新逆転防止ラッチ取り付け
新型逆転防止ラッチを組み込むため、ギヤの並ぶ側を少し開きます(旧型逆転防止ラッチが付いている場合は作業不要です)。
開いたメカボックスに、トーションを取り付けたラッチを下側のみ差し込みます。そのまま←印の方向にラッチを捻って上側も組み込み、メカボックスを閉じます。
ラッチ(↑印)を押せば、押し返すように動くはずです。もし押したまま戻らなければ、取り付けをやり直してください。 |
14.メカボックスのネジ止め
ネジを締めてメカボックスを閉じます。○印のネジは、T4のトルクスドライバーか新亀製作所の17-Dで締めましょう。○印のネジはT6のトルクスドライバーかマイナスの精密ネジで締めてください。なお○印の右端ネジのみ長くなっているので、取り付け間違いにご注意ください。
あと○印のネジは機種により取り付けに違いがあるので、次で詳しく説明します。 |
15.スイッチユニットの違い
スイッチユニットは、機種によって止めるネジの数が違います。自分の機種はどの部分でネジ止めするのか、上写真の○印に合わせてネジ止めしてください。
M93Rのみ○印に真鍮パイプが入っているので、紛失･付け忘れにご注意を。
以上で、電動ハンドガンのメカボックス組み立て説明は終了です。 |
