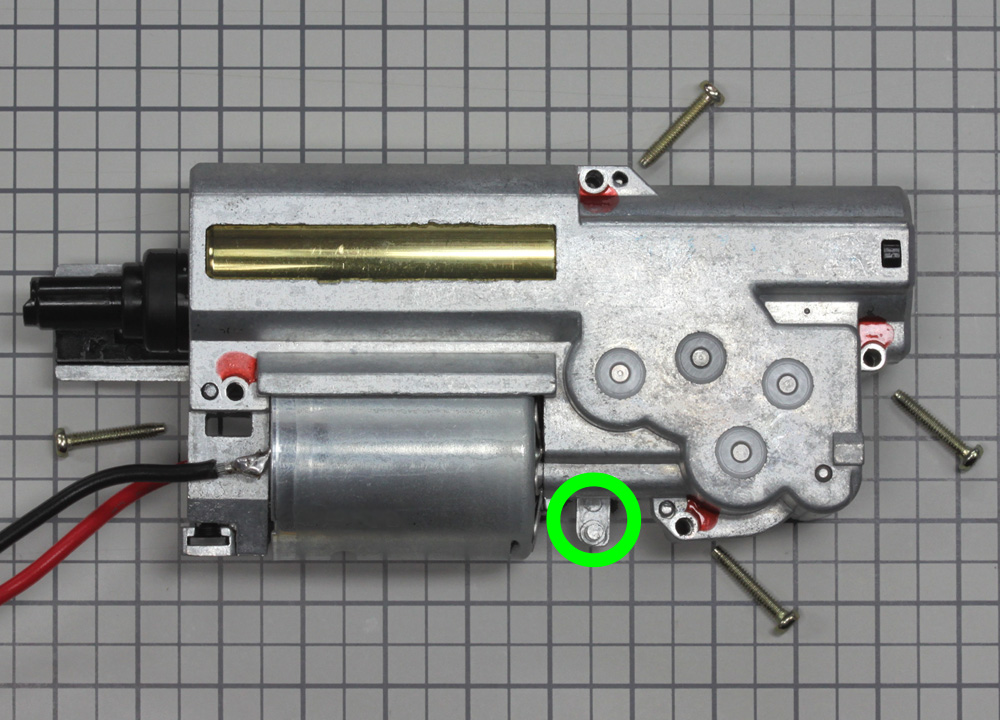

10.ネジによるメカボックス固定
メカボックスを閉じてネジを締めた後、○印のレバーが動くかどうか指で押して確認してください。
押して可動すればいいのですが、もし固まったまま動かない場合は、フレームにメカボックスが入りません(セレクターレバーのくぼみと位置が合わせられないため)。
もしレバーが動かない場合はもう一度分解して、セクターギアを右回転させてから組み立て直してください。 |

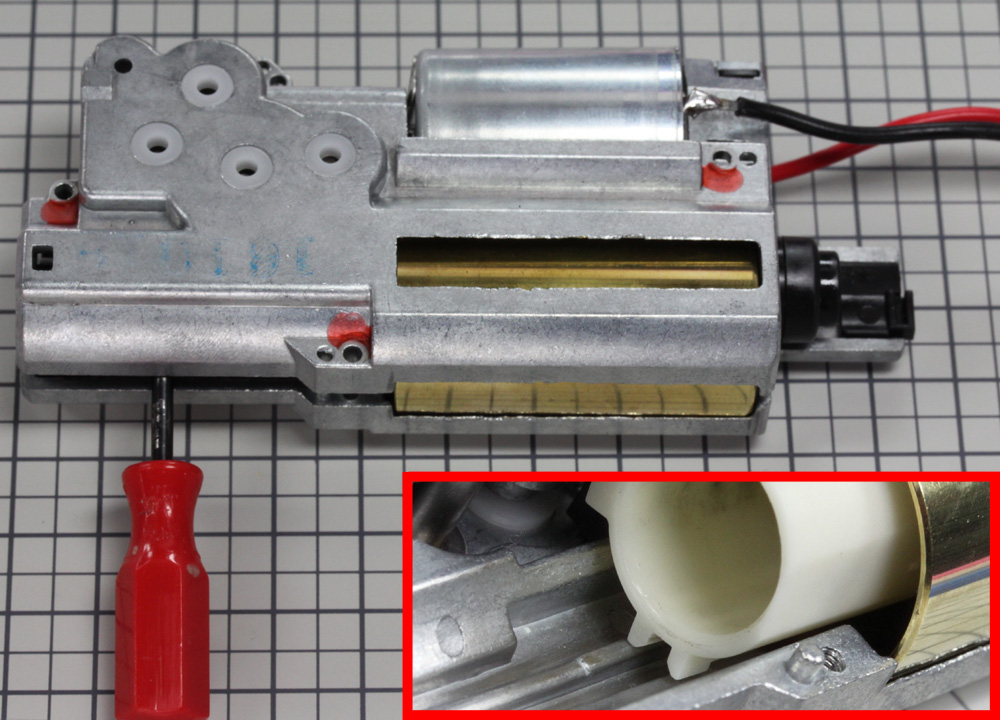

11.メカボックスが閉じない時
もしギアや逆転防止ラッチの軸、スプリングガイドの突起がすべて穴に収まっているのに、メカボックスを閉じることが出来ない時は、ピストンのサイドレールがメカボックスのレールから外れている可能性が考えられます。
この場合は手間ですが、閉じた上部を開いてピストン位置を直してから、再度メカボックスを閉じてください。 |

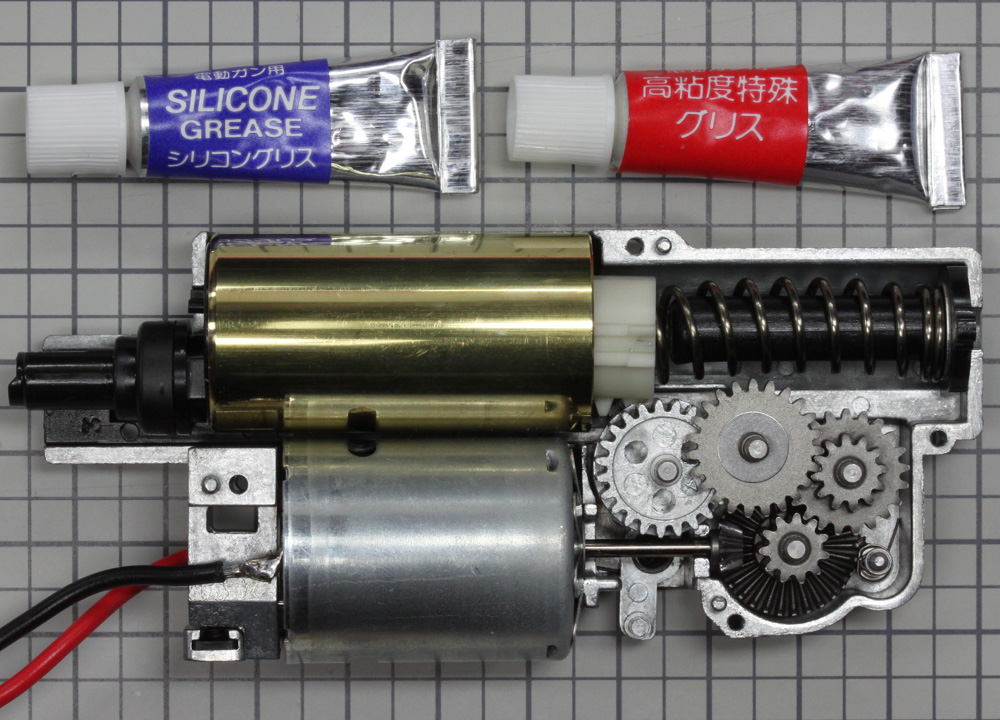

12.グリスの塗布も忘れずに
今回のメカボックス組み立て説明では、写真が見やすいようにグリスを塗布していない状態で撮影しています。このため各パーツは綺麗に見えますが、実際にメカボックスを組み立てるときは、しっかりグリスを塗布しておきましょう。
以上で、コンパクトマシンガンのメカボックス組み立て説明は終了です。お疲れ様でした。 |
