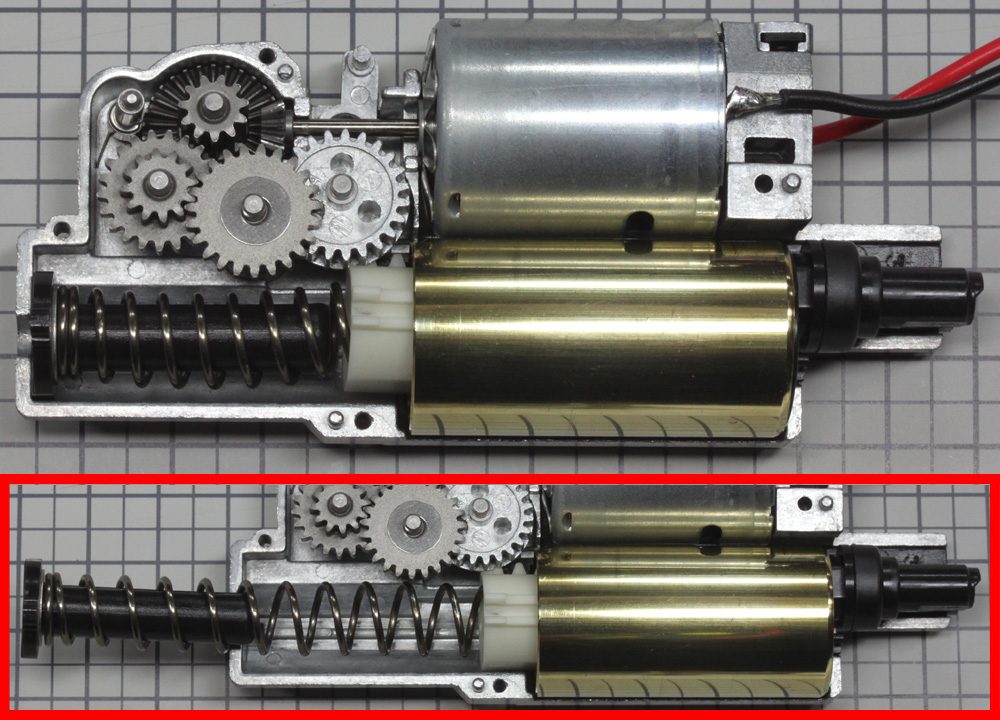

7.スプリングの取り付け
スプリングにガイドをセットして、ピストンの中に入れます。右手でシリンダーを押さえつつ、左手でスプリングガイドを持って、ゆっくりとピストンの中に押し込めます(かなり強い力が必要です)。
スプリングガイドがメカボックスの終端まで届いたら、突起をメカボックスのくぼみに入れて固定します。これでシリンダーとピストンガイドから手を離しても、大丈夫です。 |

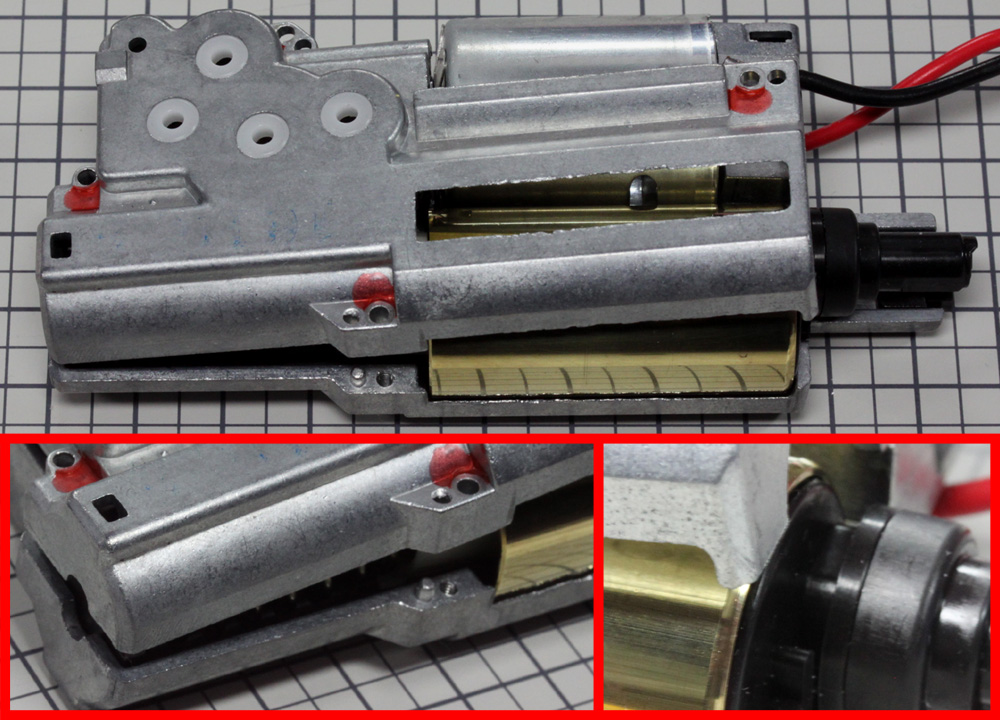

8.メカボックスの閉じ方１
蓋になるメカボックス上部を、スプリングガイドの側から被せます。ただしスプリングの力でスプリングガイドとシリンダーヘッドが左右に伸びているため、そのままではメカボックスが閉められません。
そこでまずスプリングガイドの側から上部を被せたら、次にはみ出しているシリンダーヘッドをメカボックスの中に押し込むようにして上部をかぶせ、メカボックスを閉じます。 |

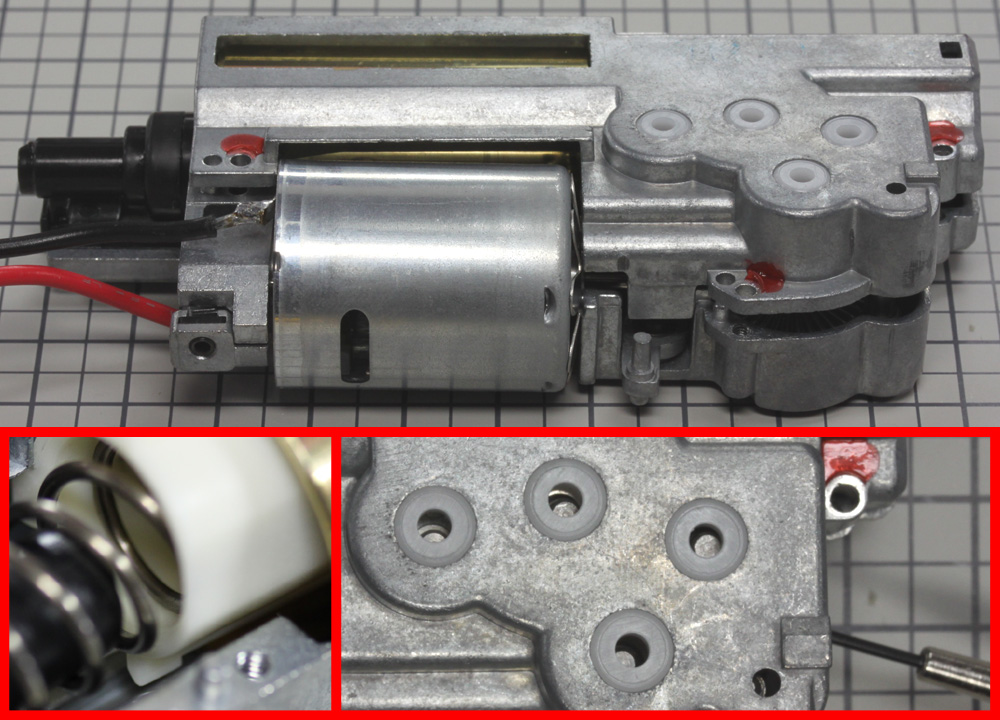

9.メカボックスの閉じ方2
メカボックスの上部を被せても、上写真のように隙間の出来て、ピッタリ閉じることは出来ないと思います。
これはギアや逆転防止ラッチ・ピストンが、上手く軸穴やレールに入っていないためです。メカボックス上部を上下左右に動かし、また隙間から細い棒を差し込んで、溝や軸穴に入るよう調整しましょう。
すべての干渉が収まれば、メカボックスを閉じることが出来るようになります。 |
