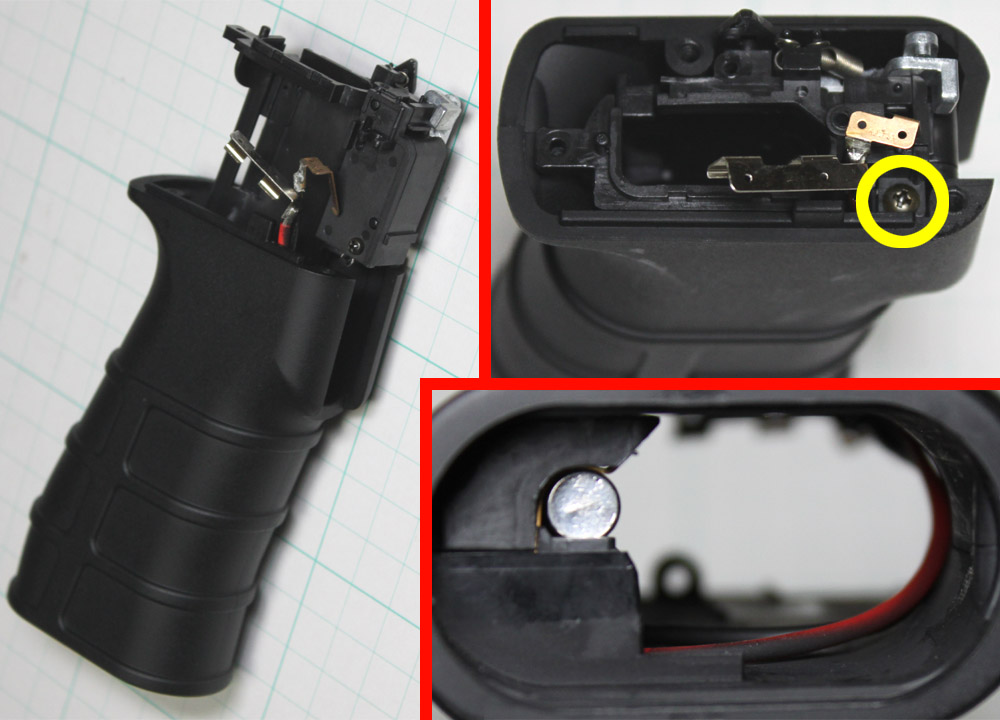

13.バッテリーホルダーの取り外し
端子ベースが外れたら、〇印のネジを外します。これで、バッテリーホルダーを引き出すことが出来るようになります。ただし赤と黒の配線および端子はグリップ側に残るため、引っぱらないでください。
また組みこむ際に配線位置に迷わないよう、配線がどのように収納されているかよく確認しながら引き出してください。
ヒューズは取り外し不要ですが、組みこむ際に引っかかるなら外してもOKです。 |

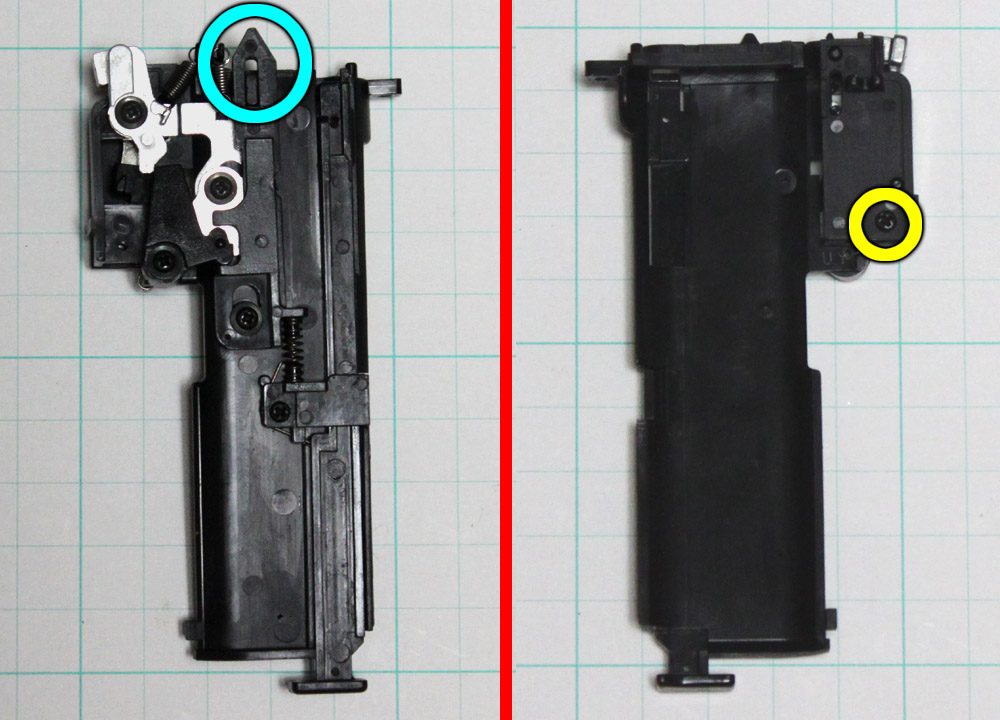

14.スイッチボックスの分解
バッテリーホルダー側面の、多くのアームやバーは取り外す必要はありません。
スイッチボックスをグリップに組み込む際、○印のロックバーがよく外れるので、写真の位置に戻して組み込んでください。
スイッチボックスを開ける場合は、○印のネジを取り外してください。これでネジの裏側にあるカバーが外れ、スイッチを分解することが出来るようになります。 |

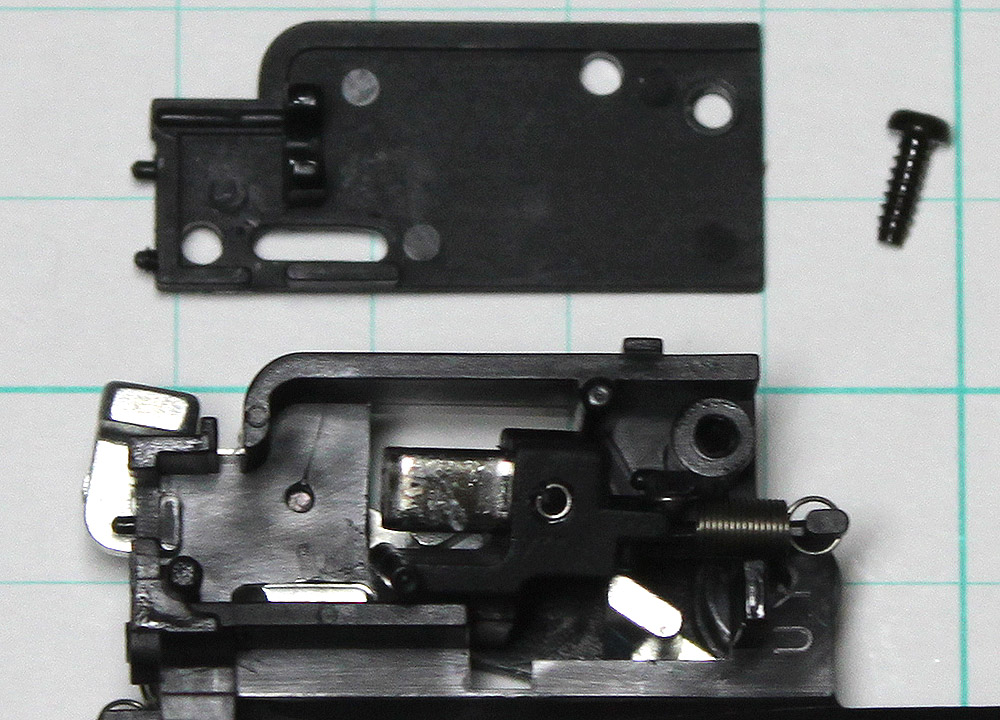

15.スイッチの分解・組み立て
スイッチボックスを開けると、スイッチ端子とスプリングをを取り出せるようになります。スイッチボックスを閉じる際は、スイッチ端子の先端に付いた突起がカバーの空洞溝に入るように閉めてください。
以上でスコーピオン Mod.Mの分解説明は終わりです。分解作業、お疲れ様でした。
|
