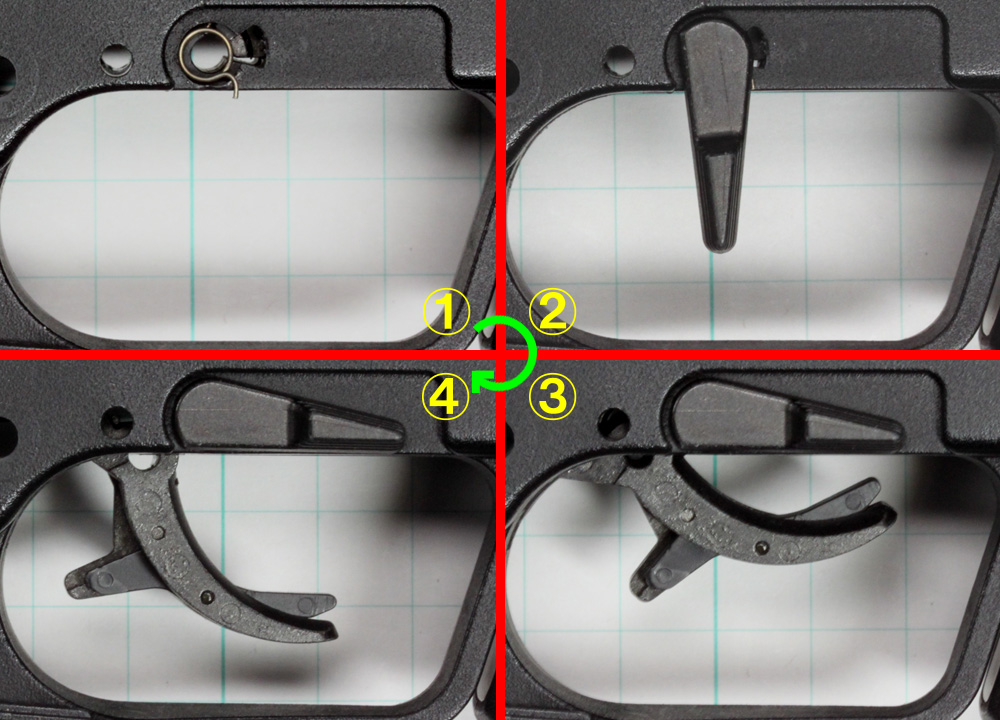

13.ボトルリリース･トリガー取付
分解説明はすべて終了したので、ここからは組み立てのコツについて説明します。
ボトルリリースは、バネをセットしてから下に向けて差し込み、その後に横へひねればバネのセットが簡単に出来ます。
トリガーは、トリガーバネが引っかからないよう斜めにしてフレームに入れます。そこからフレームの中でバネを縮めるようにトリガーを立て、最後にトリガーをフレームに押し込むと上手く入ります。 |

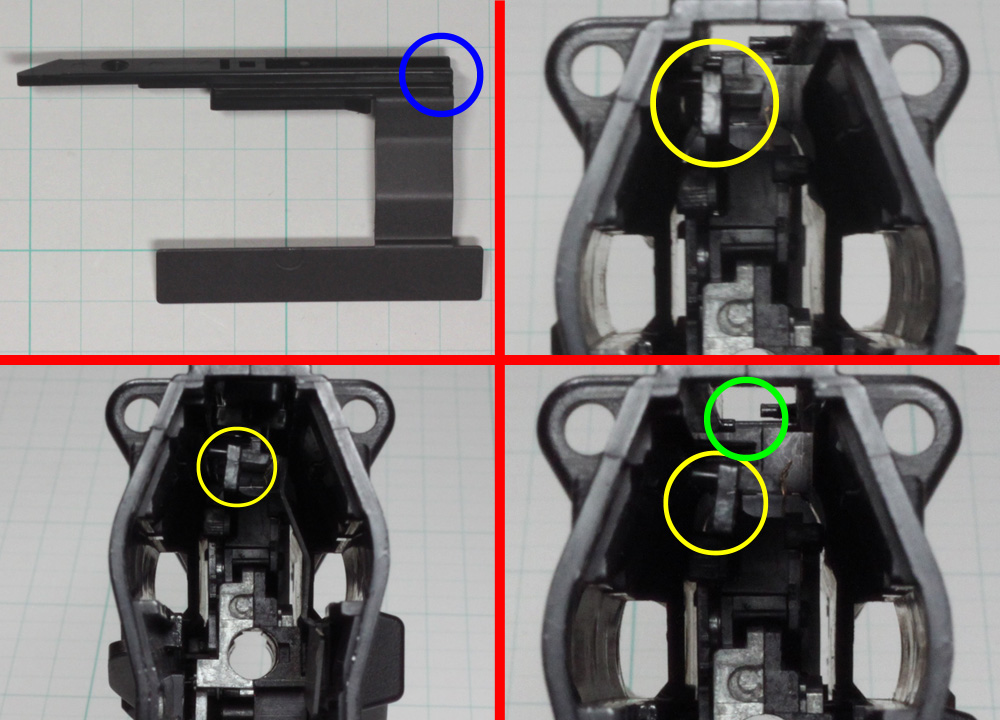

14.ポートカバーの組み込み
ポートカバーを組みこむ際は、まずフレームの後部から見えるカットオフロッド(○印)を、指で横にズラしてから下に移動させます。すると、わずかに空間が出来るので(○印)、この隙間にポートカバーのスライドボード(○印)を入れます。
これでポートカバーを奥まで押し込めば、フレームのレールに収まり、最後にカットオフロッドを元の位置に戻せば組み込み完了です。 |

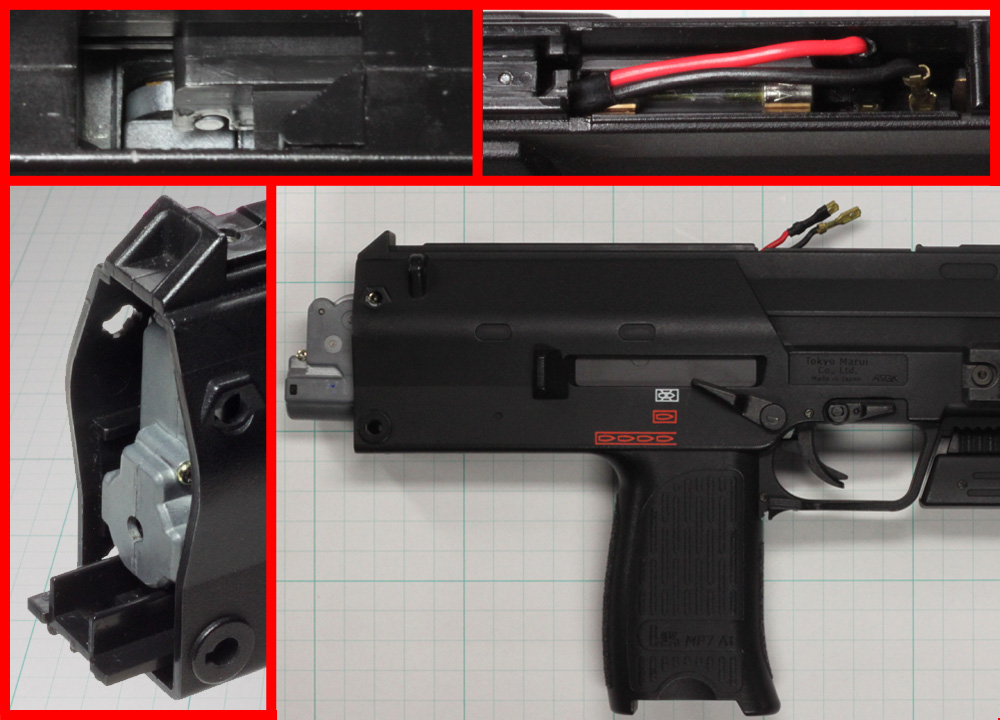

15.メカボックスの組み込み
メカボックスは、赤と黒の配線がヒューズの場所まで届くよう、まっすぐ伸ばしてフレームに入れます。ヒューズの場所に端子が見えたら引っ張り出し、＋と−を間違えないようコネクターに接続しましょう。
メカボックス本体は、カットオフロッドにカットオフレバーが入るようセットし、最後にプレート下のスペーサーと配線横のヒューズをセットして終わりです。
以上、MP7の分解･組み立て説明でした。
|
