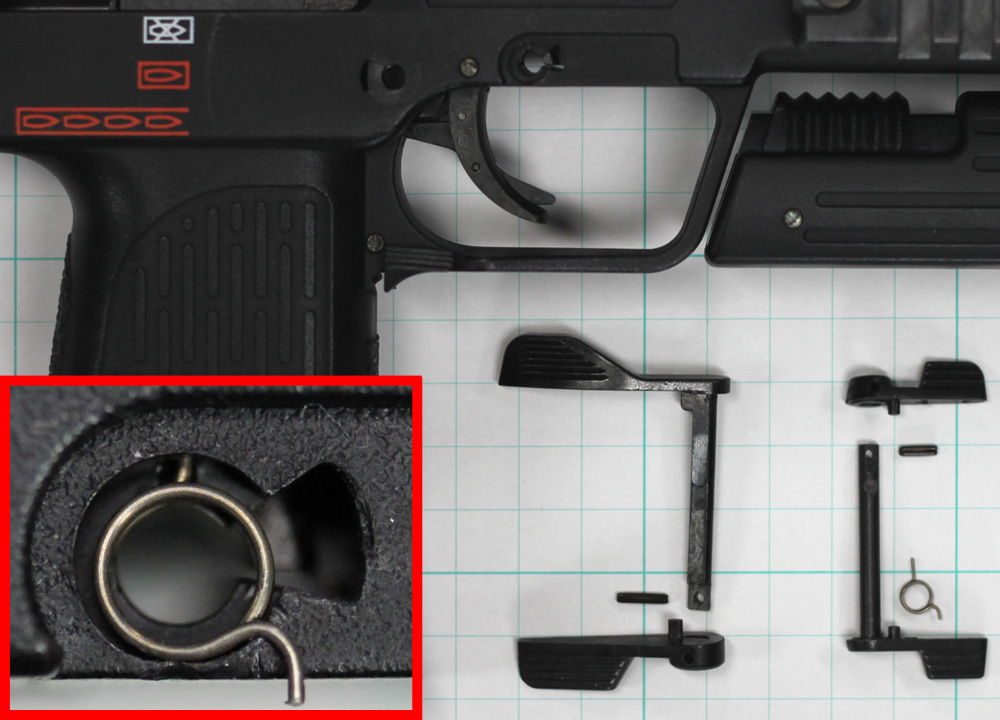

10.ボトルリリースの取り外し
スプリングピンを両方とも抜き出すことが出来たら、セレクターとボトルキャッチリリースを引き抜きましょう。セレクターは上写真の奥側に、ボトルキャッチリリースは手前側に引き抜くことが出来ます。
ボトルリリースに付いている小さなバネをなくさないよう、またセレクターのシャフト断面はD型になっているので取り付けの際は向きを間違えないよう、それぞれ気をつけましょう。 |

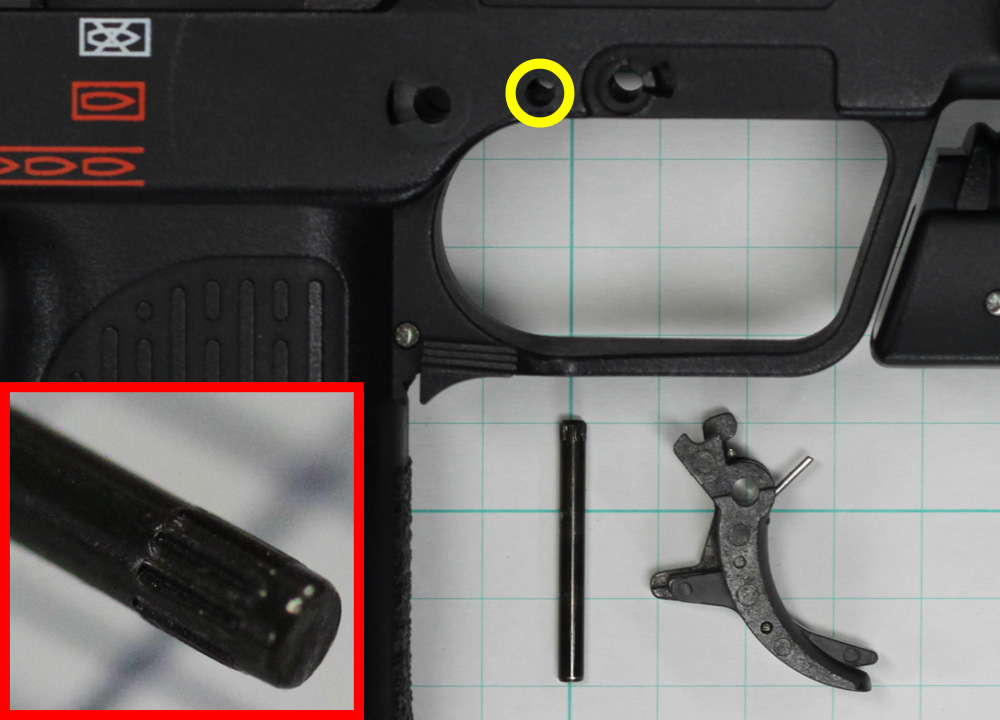

11.トリガーの取り外し
○印に入っているシャフトを、細い金属棒で押し出します。抜け防止のスリット(ギザギザ)が付いているので、シャフトを抜くときは上写真の奥から手前側に抜くようにしてください。逆にシャフトを挿入するときは手前から奥側に、ギザギザのない方から入れるようにしてください。
シャフトを抜き出せば、トリガーを真下に引くことで取り出せますが、かなり固いので力を込めて引っ張ってください。 |

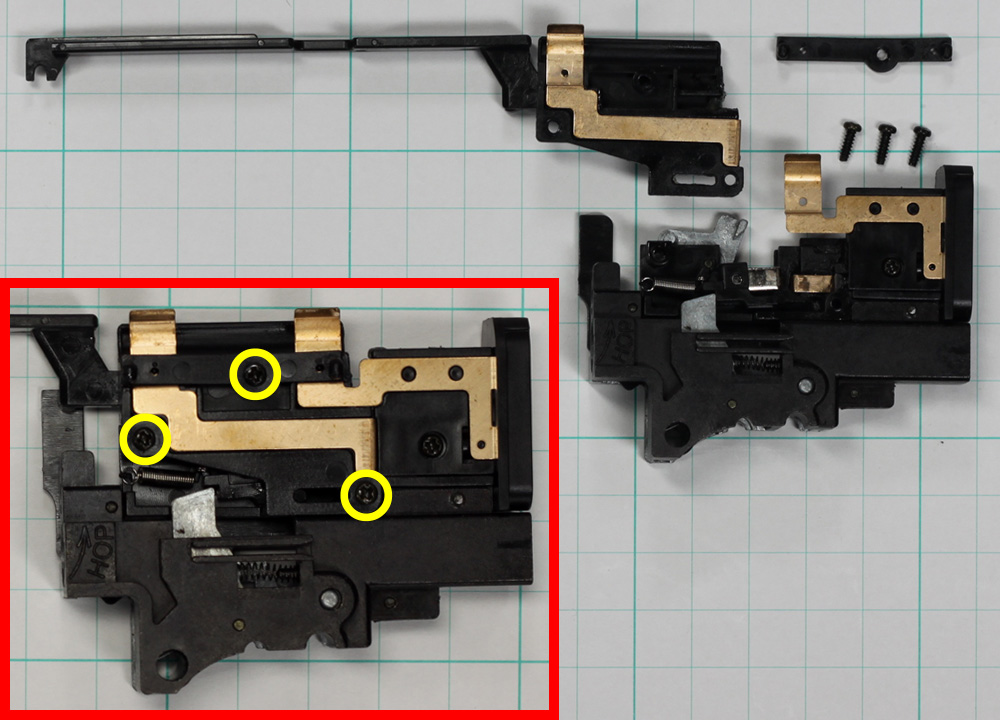

12.スイッチユニットの分解
フレーム後部からカットオフロッドを引張ると、スイッチユニットが出てきます。組み込む際は、奥まで入れるだけです。
スイッチユニットに付いている銅板には触れないでください。もし指が触れたら、オイルを付けたティッシュでよく拭いて、さびないように気をつけましょう。
スイッチユニットは、○印三ヶ所のネジを外すと分解でき、スイッチ端子の取り出しまで出来るようになります。 |
