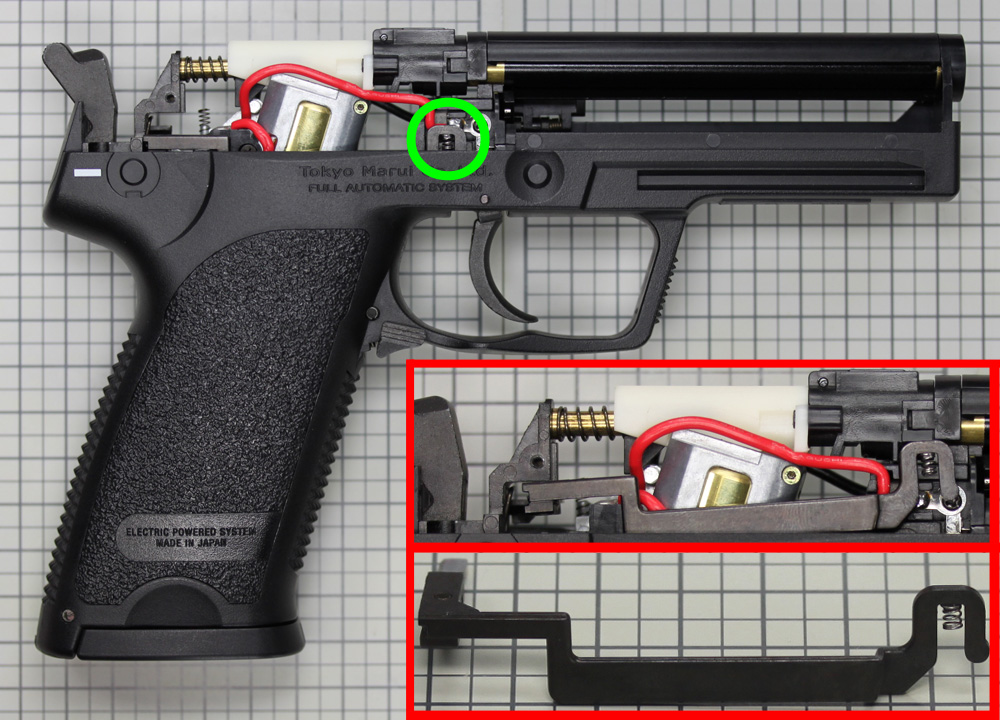

4.トリガーバーの取外し･組込み
銃を反対側に向け、○印のトリガーバーの一部を指でつまんで引き上げます。
引き上げる際は、トリガーを少し引くと取り出しやすいでしょう。逆にバーをフレームに組み込む際にも、トリガーを少し引くと作業がしやすいです。
トリガーバーの先端(○印)には小さなスプリングが付いているので、無くさないように注意してください。 |

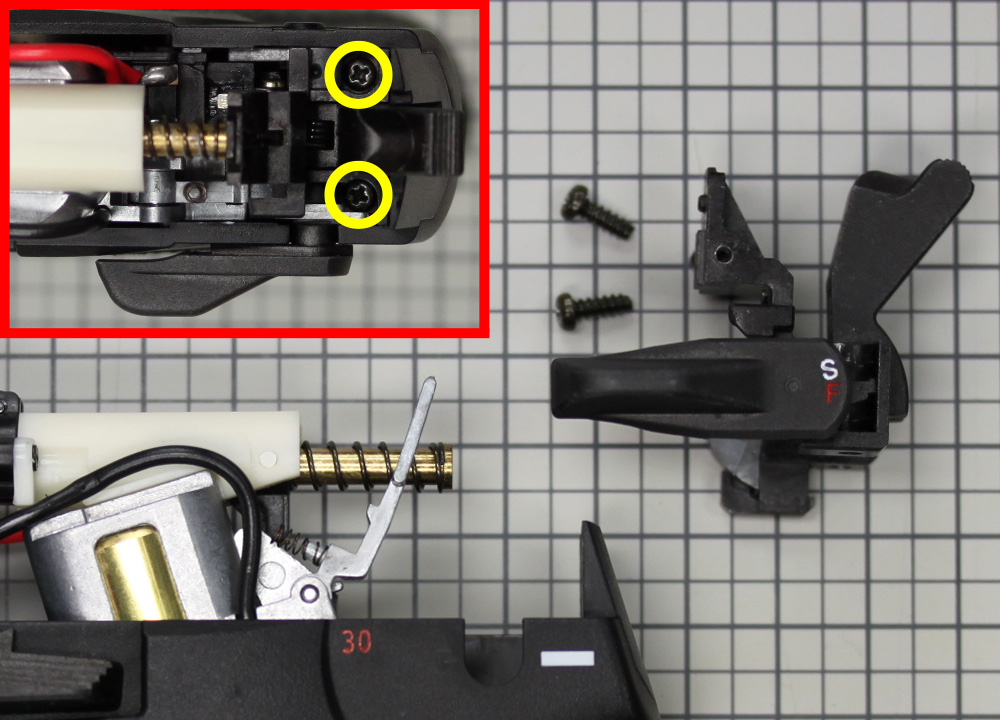

5.ハンマー･セーフティの取り出し
ハンマーとセーフティ(セレクター)は一体になっており、○印のネジ二本を外すことで取り出すことが出来ます。
ノズルガイド(スプリングの巻かれた金色の棒)を指でノズル内に押し込み、その間にハンマーを引き上げて取り出します。
ノズルガイドがスプリングの力で押さえつけているので、ハンマーをただ引っ張るだけでは取り出せないのでご注意を。
|

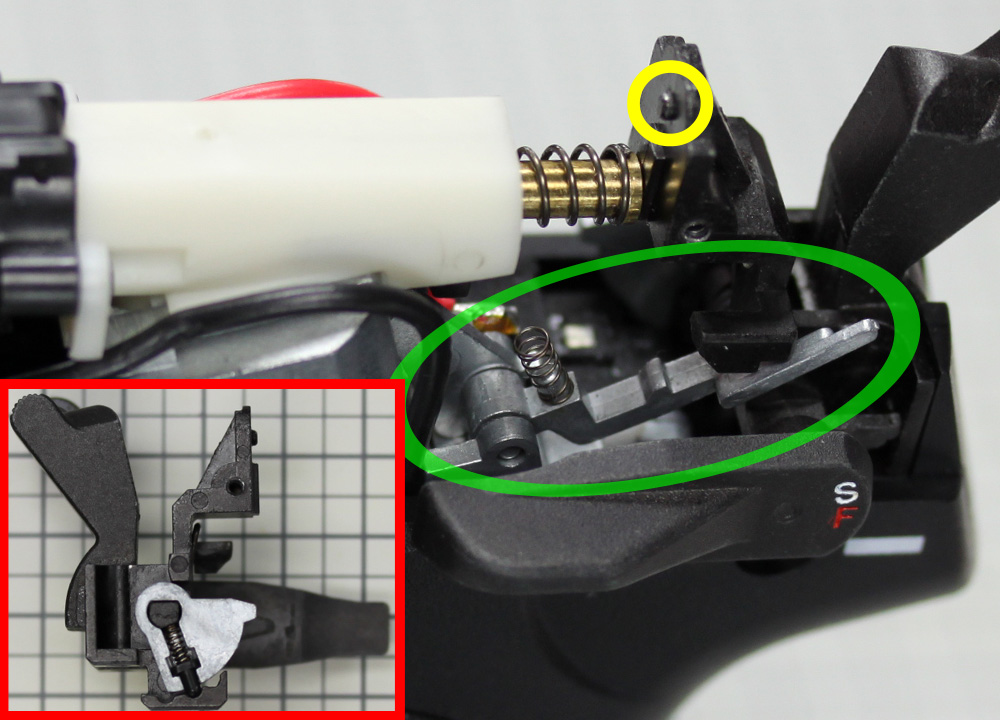

6.ハンマー･セーフティの取り付け
取り出したハンマー・セーフティ部分には、細かなパーツがたくさん付いているので、落とさないように気をつけましょう。
ハンマーを組みこむ際は、ノズルガイドを引っ込めている間に、セーフティレバー(○印)を写真の位置に入れながらフレームに入れます。引っ込めていたノズルガイドは、○印の突起に合わせて固定し、最後にネジ止めをします。 |
