7.ノズル･ノズルガイドの取り外し
ノズルを取り出す際、塗られているグリスが落ちた分は組み立てるときに補充するようにしてください。

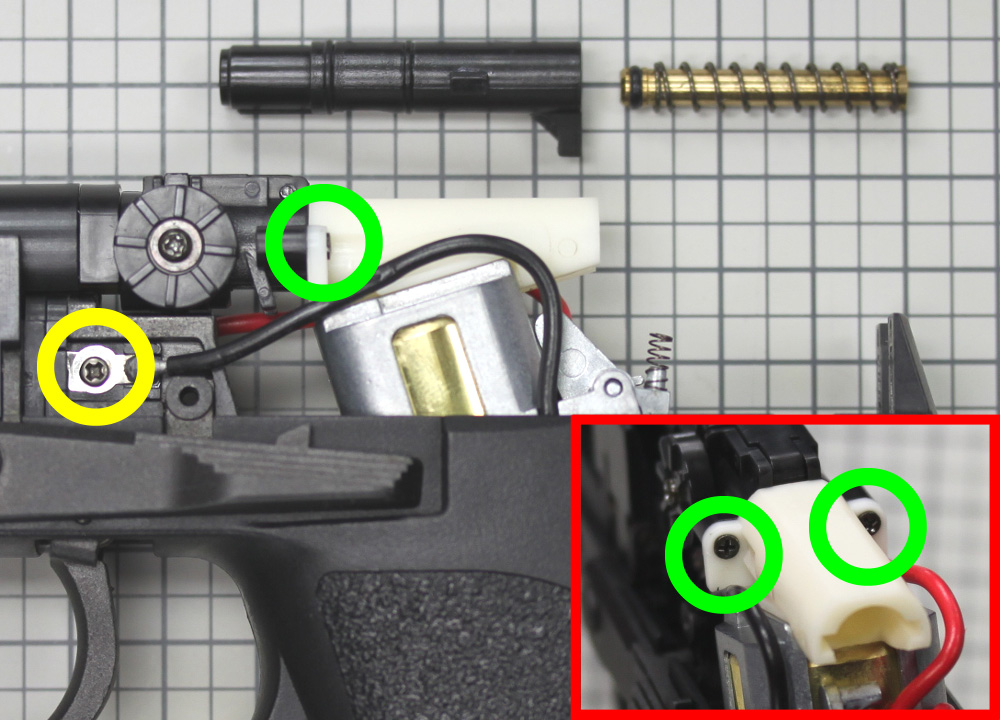

○印のチャンバー固定ネジ(平ネジ)二本と、○印のコード固定ネジ(丸ネジ)二本を、それぞれ外してください。ネジはサイズも形も違うので、取り違えないように注意してください。 |
8.グリップの取り外し

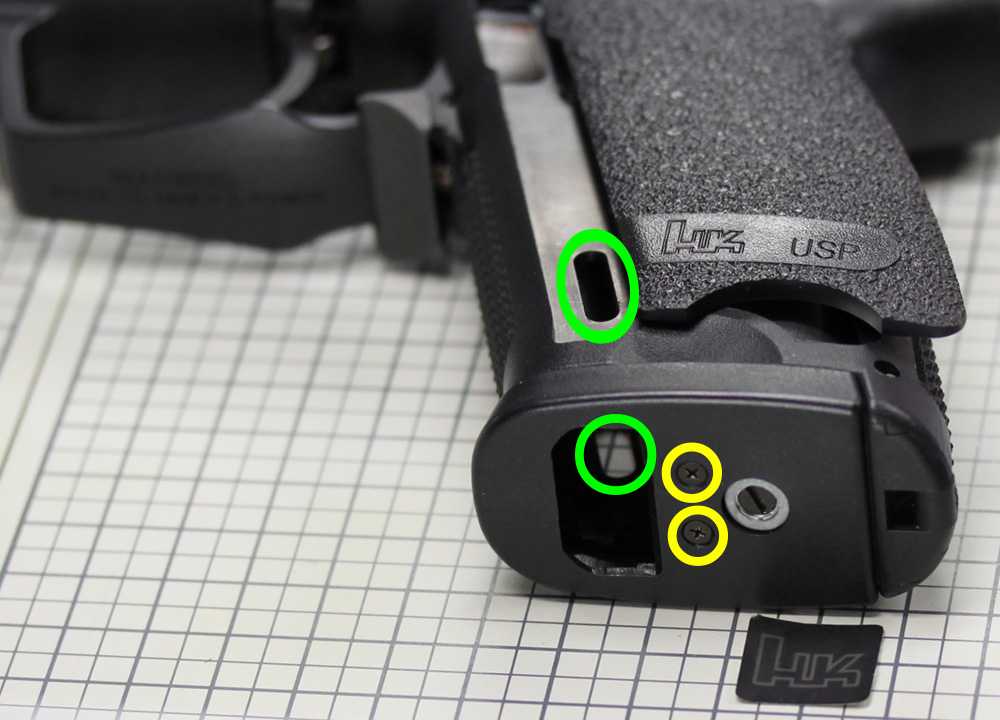

マガジンバンパー裏のシールを剥がし、○印のプラスネジ二本を外しましょう。大きなマイナスネジはモーター位置調整ネジなので、回さないで下さい(回してしまったら、再調整して下さい)。
○印の空洞部をマガジン挿入口から棒で押すと、グリップカバーが浮きます。浮いた隙間にマイナスドライバーを差し込み、ゆっくり外しましょう。外した○印の穴から棒を入れ、対面グリップも外します。 |
9.メカボックス･バレルの取り出し

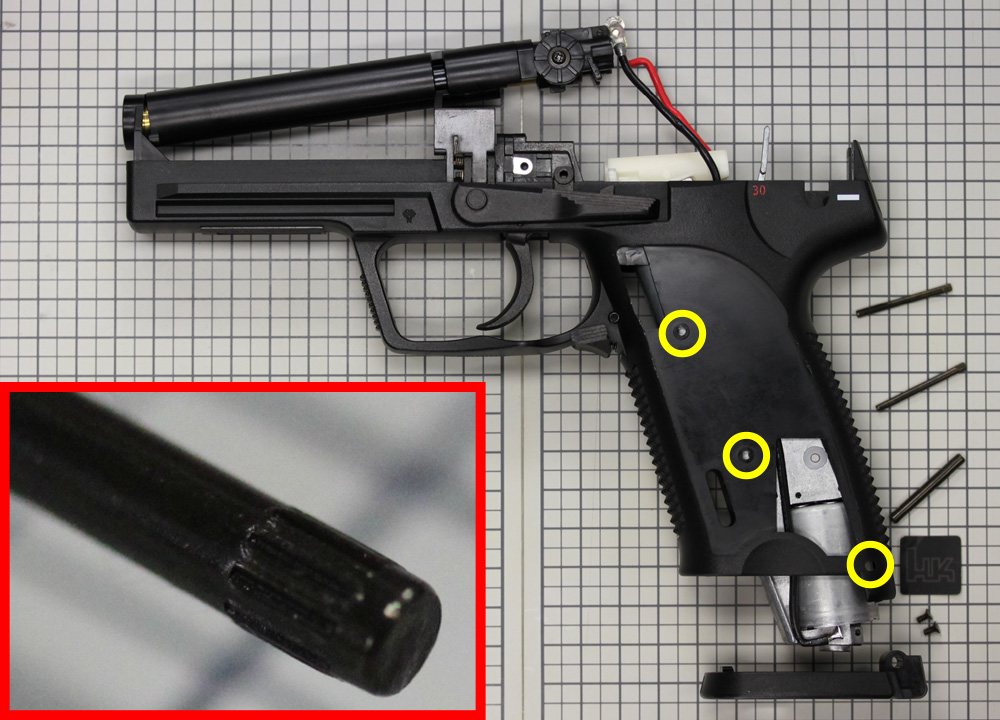

○印に入っているシャフト(金属棒)を、写真手前から奥に向かって金属棒(六角レンチなど)で押し出します。入れるときは逆に、奥から手前に向けて挿入します。
上二本のシャフトは、脱落防止のスリット(ギザギザ)が付いているので、このスリットが奥側になるよう入れて下さい。
シャフトを抜くと、メカボックスとバレル･チャンバー･マガジンバンパーが取り外せるようになります。 |
