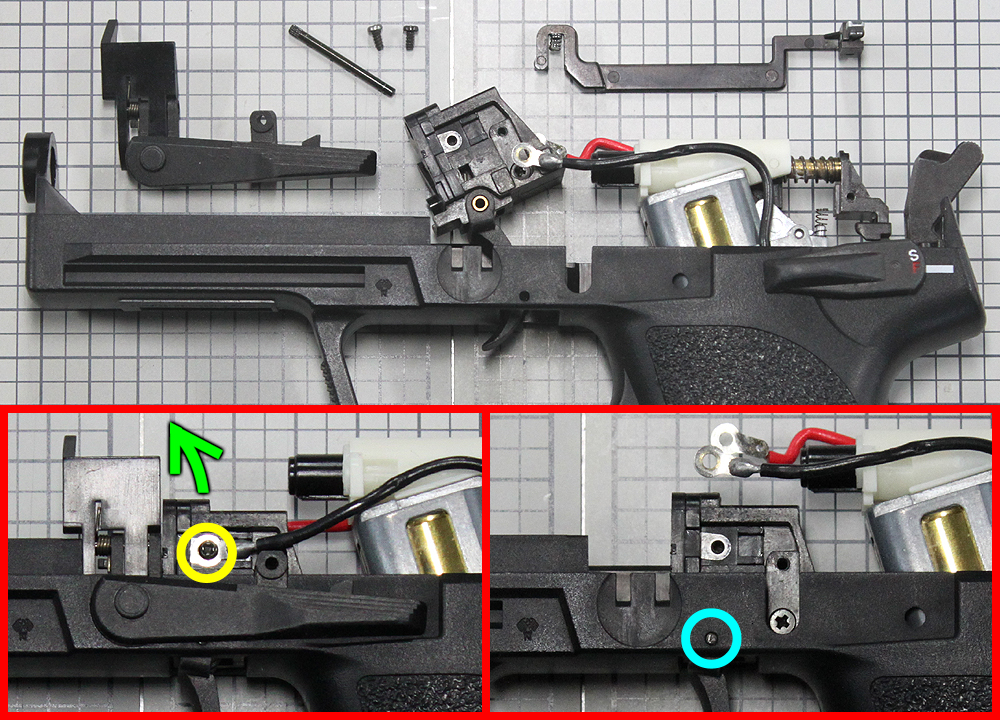

16.トリガー部分取り外し1
ここからは、トリガー分解までを説明。
バッテリーイジェクターを外側(↑印)にひねり、外します。次に配線固定ネジ(○印)を取り外し、配線をフリーにします。
トリガー上部に入っているシャフト(○印)を、手前から奥側に押し出せば、トリガーブロックの取り外しが出来ます。
シャフトは脱落防止のスリットが付いているので、挿入は写真奥から手前に、スリットが奥側になるよう入れましょう。 |

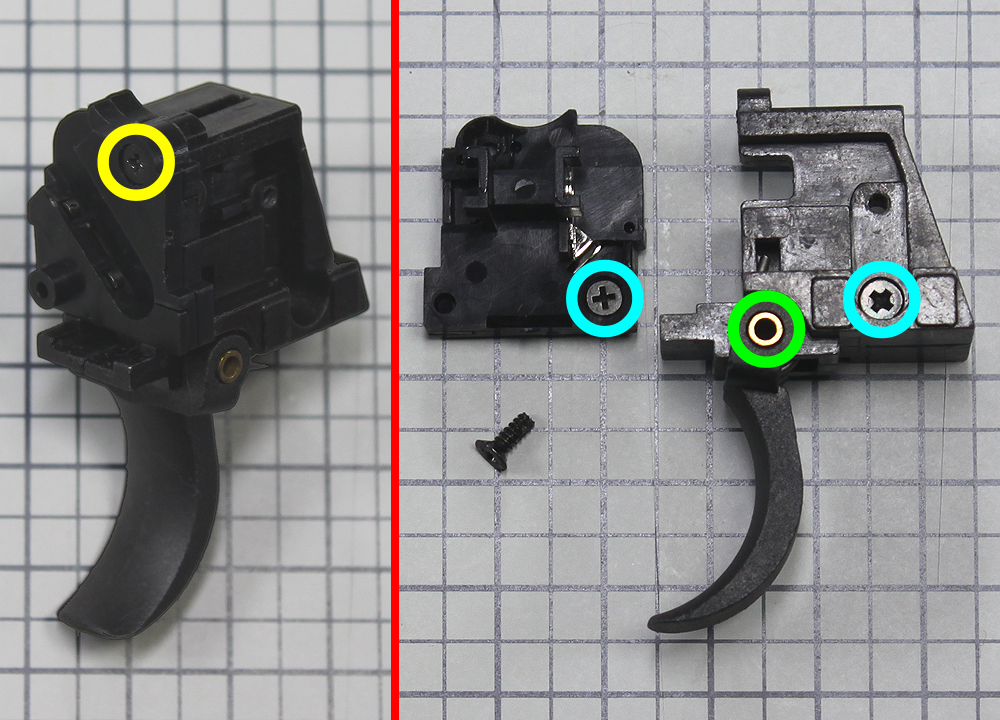

17.トリガー部分取り外し2
トリガーブロックを取り外したら、○印のネジを外します。これでバッテリー端子を取り外すことが出来るようになります。
バッテリー端子を取り外したら、○印に入っている二箇所のネジを取り外し、○印に入っているパイプを押し出します。これでバッテリー端子とトリガーブロック、それぞれの分解が出来るようになります。 |

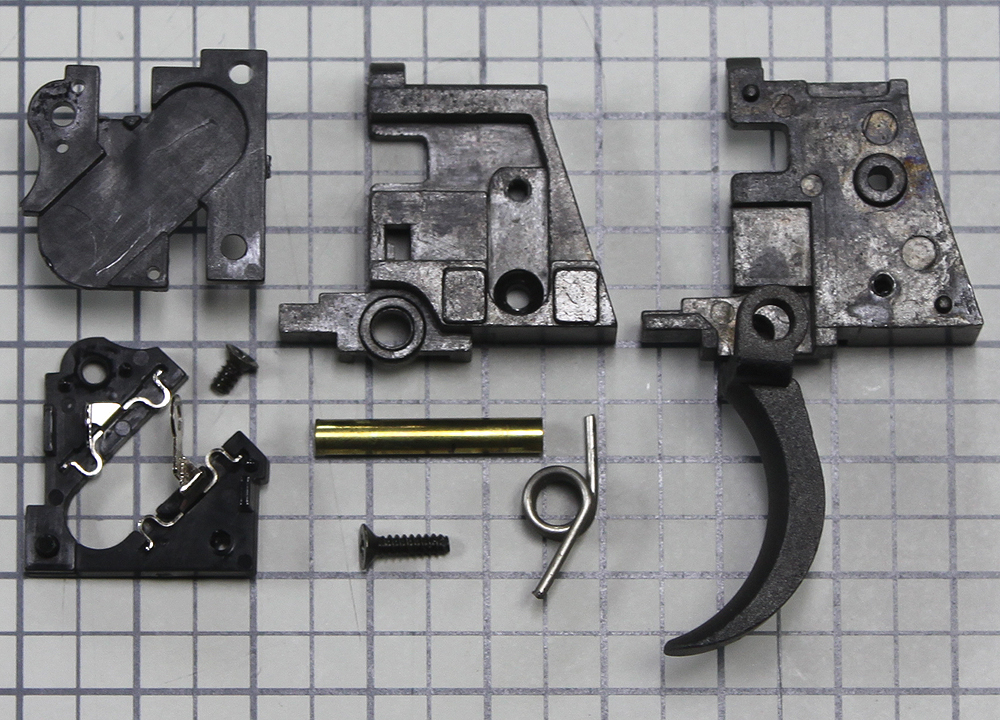

18.トリガー部分取り外し3
以上で、バッテリー端子とトリガーブロックの完全分解は完了です。
銃を分解するときは小さなネジやスプリングをなくさないよう、また組み立てるときはどのネジがどの場所に入っていたか間違えないよう、注意して下さい。
これで、USP分解説明はすべて終了です。お疲れ様でした。 |
