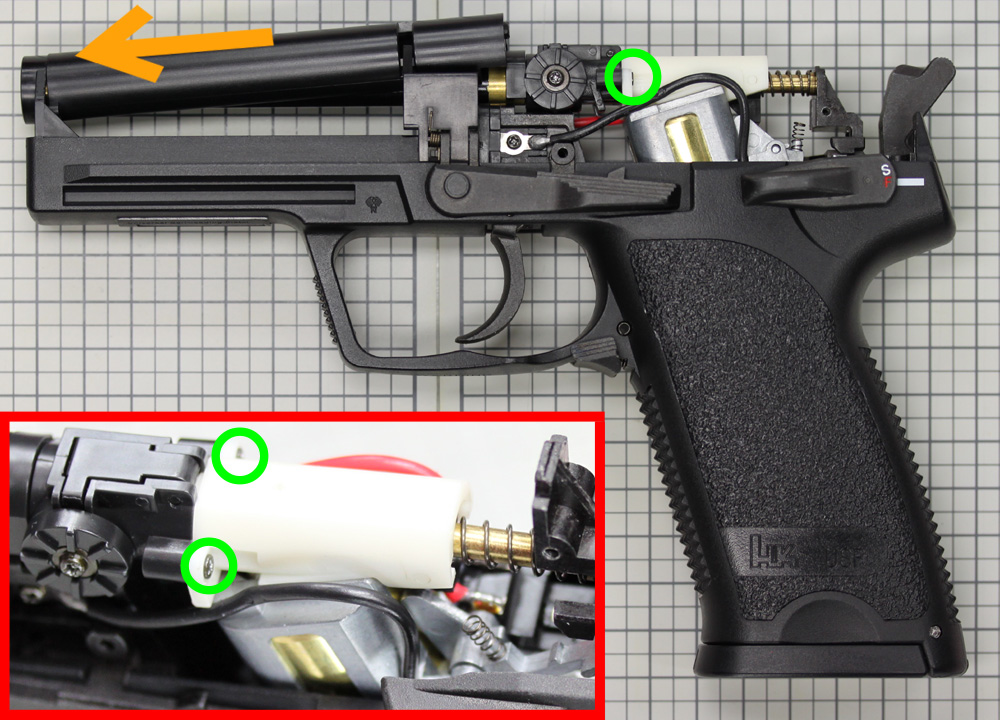

13.バレルの強制取り外し1
バレル・チャンバーを簡単に取り外す方法について、追加説明を行います。
コードカバーを取り外すところまでは通常の分解手順と同じで、そのままアウターバレルの取り外しを行います。
右手でチャンバーを掴み、左手でアウターバレルを銃口側(←方向)に強く引っ張ると、アウターバレルが上に外れます。
アウターバレルが外れたら、次にチャンバー固定ネジ(○印)を二本外しましょう。 |

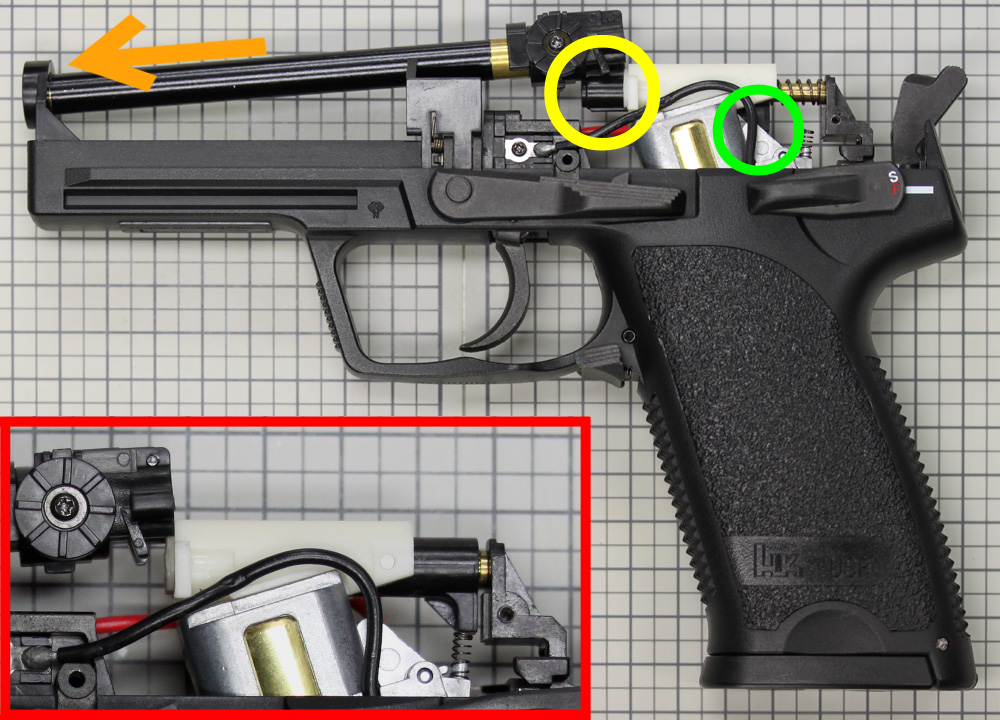

14.バレルの強制取り外し2
○印にあるノズル後部を、マイナスドライバーで後ろに引きます。スプリングのテンションに負けないよう、強い力で引いてください。
ノズルを後退させた状態のまま、さらにチャンバーを銃口側(←方向)に強く引っ張りながら上に引き上げます。これでバレル･チャンバーを取り外すことが出来ます。
ノズルが前進した状態(○印)だと、チャンバーが上がらないので注意しましょう。 |

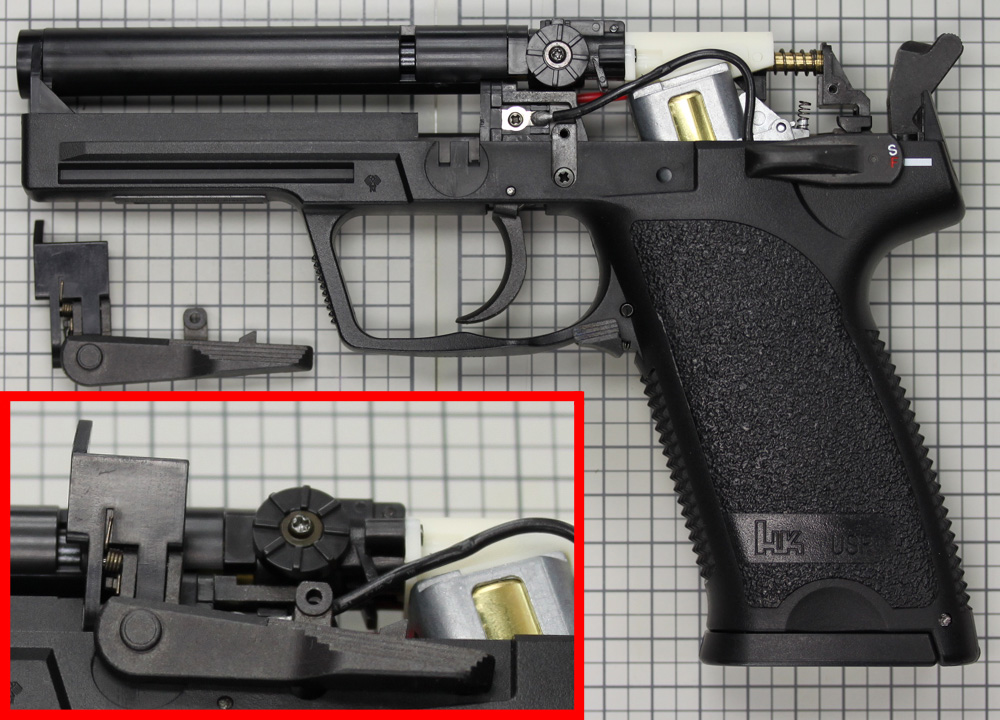

15.バレルの強制取り外し3
この方法を使えば、素早くバレル･チャンバーの取り出しを行うことが出来ます。ただし力技で取り出すため、ノズルやシリンダーヘッド・フレームを痛める可能性があり、お勧めできる方法ではありません。もし余裕があるなら、通常のメカボックス取り出しまで行う方法をお勧めします。
なお、バッテリーイジェクターがバレル取り外しに邪魔なら、最初から取り外しておくのもよいでしょう。 |
