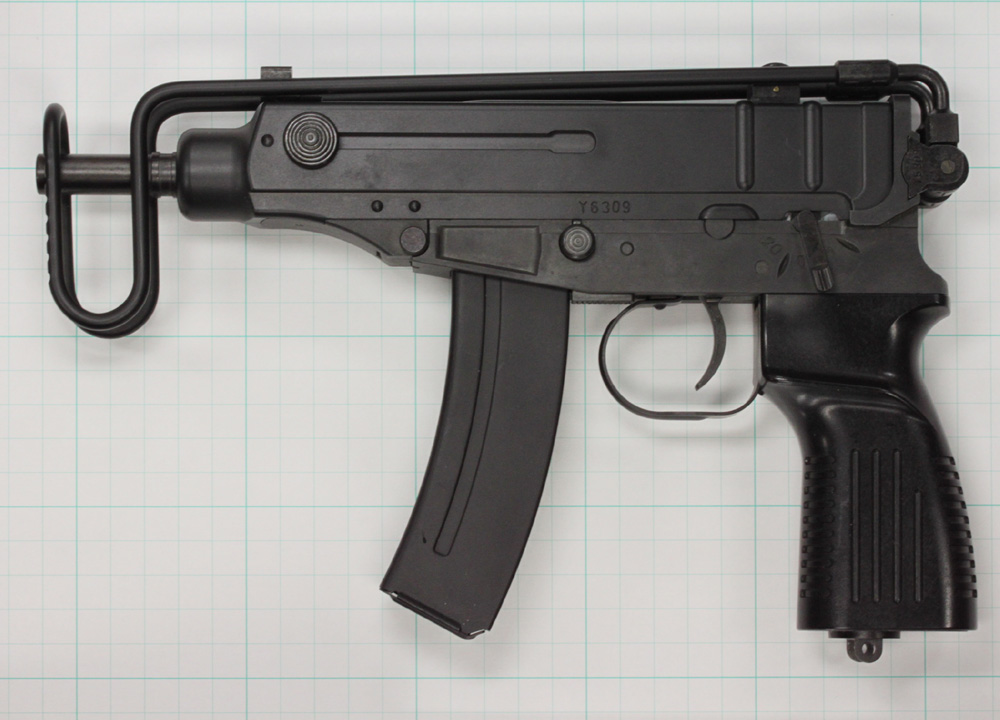

1.コンパクトマシンガン・Vz.61の分解
 電拳では、皆さんが愛銃の整備・カスタムを出来るよう、各コンパクトマシンガンの分解・組み立て方法について説明を行っています。
 今回紹介するのは、電動コンパクトマシンガン Vz.61・スコーピオンの分解方法についてです。電動ガンの分解が初めての人でも分かりやすいように説明していますので、整備やカスタムを自分でやってみたいという人は、ぜひ参考にしていただけたらと思います。
 なお、この分解方法の説明のみ、上部の写真をクリックしていただくと拡大表示されるようになっています。写真が小さくて説明が分かり難いときは、拡大表示をご利用ください。
2.分解作業の準備
 電動コンパクトマシンガンは、いずれもバレルやメカボックスの取り出しがすぐに出来るようになっていて、分解作業はとても簡単です。
 とはいえ、細かなパーツの組み込みにはちょっとしたコツなども必要なので、分解するときは組み立てるときのことも考えて、よく構造を理解しながら分解作業を進めていきましょう。

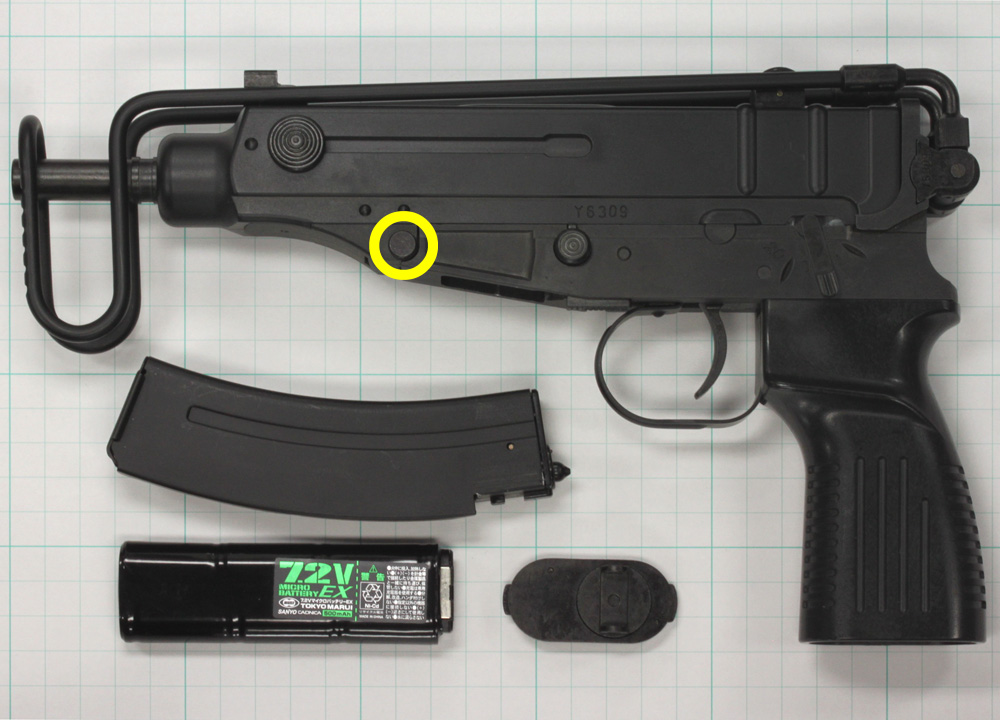

 それではまず分解作業の準備として、マガジン・バッテリーを取り外しましょう。
 次にアッパーレシーバーを取り外すため、
印のロックピンを抜くのですが、そのためにはロアレシーバー下部にある脱落防止用のネジをゆるめる必要があります。
3.ロックピンの取り外し

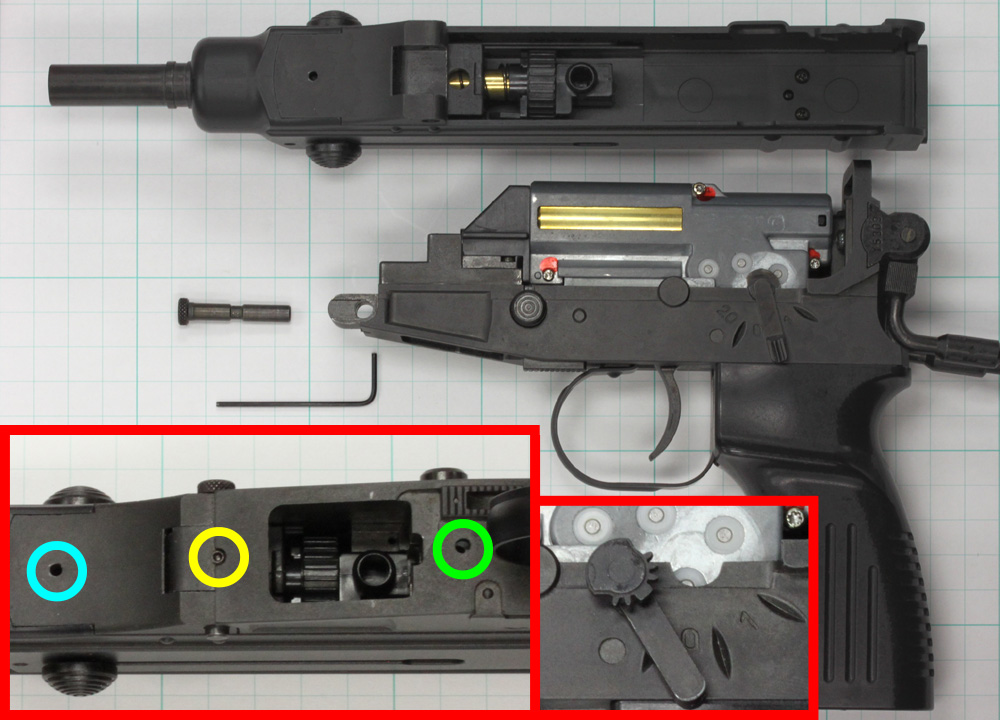

 ロアレシーバー下部のうち、中央にある印の穴にイモネジが入っているので、1.5mmの六角レンチを使いゆるめます。これでロックピンが抜き出せるようになります。
 ちなみに
印はアンダーレール取り付け用の穴で、印はモーター位置調整用の穴です。印のネジを誤って回してしまうと、モーター位置調整が必要となるので、絶対に回さないよう注意してください。
 ロックピンが抜けると、アッパーレシーバーが取り外せます。セレクターレバーの取り外しも出来るようになりますが、セレクターは取り付けの際にギヤのかみ合わせに注意しましょう。
