7.マガジンキャッチとスプリング
メカボックスを取り外す際、○印のネジ二本を外した場合に小さなスプリングとマガジンキャッチが出くるので、その組み方を説明しておきます。
上写真①でスプリング取り付け、②でマガジンキャッチ取り付け、③でガイド取り付けになります。ガイドはマガジンキャッチを押し込むことで、カチリとはまるようになります。最後のネジ止めは、メカボックスを入れてからの方がよいでしょう。 |
8.カットオフバーの位置

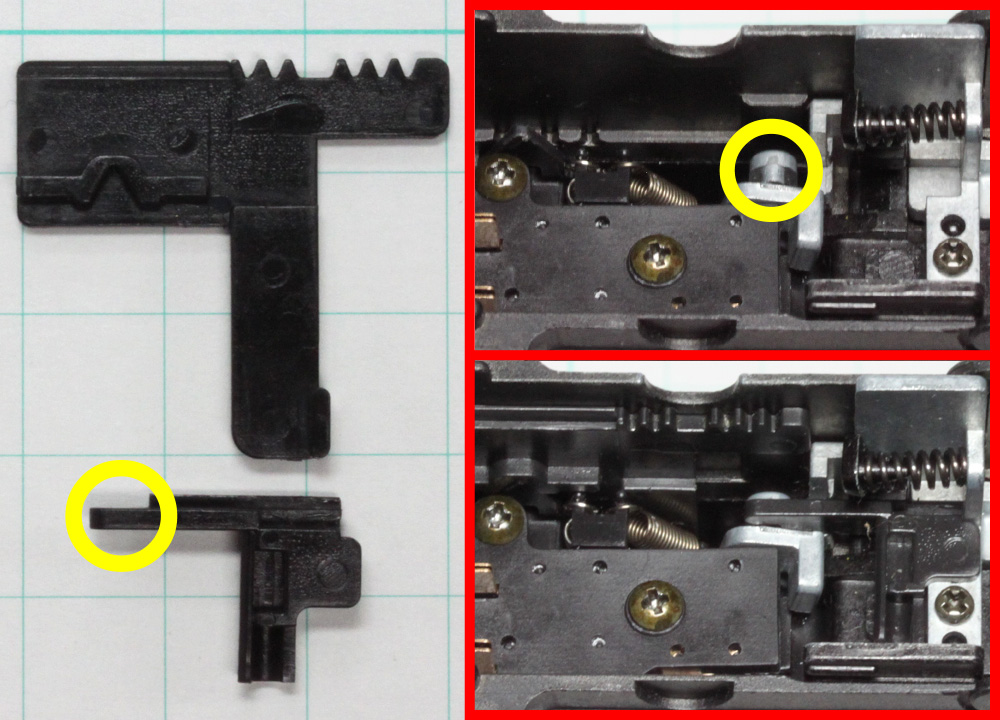

セレクタープレートとカットオフバーがいつの間にか外れてしまったときは、次の位置に戻してください。
セレクタープレートは独特の形状から、すぐセレクター部分に入ると気が付きますが、分かり難いのがカットオフバーです。
○印のカットオフバー先端のくぼみを、同じく〇印のトリガーアームに引っ掛けてカチリとはめると、写真右下に映る位置に入れることが出来ます。 |

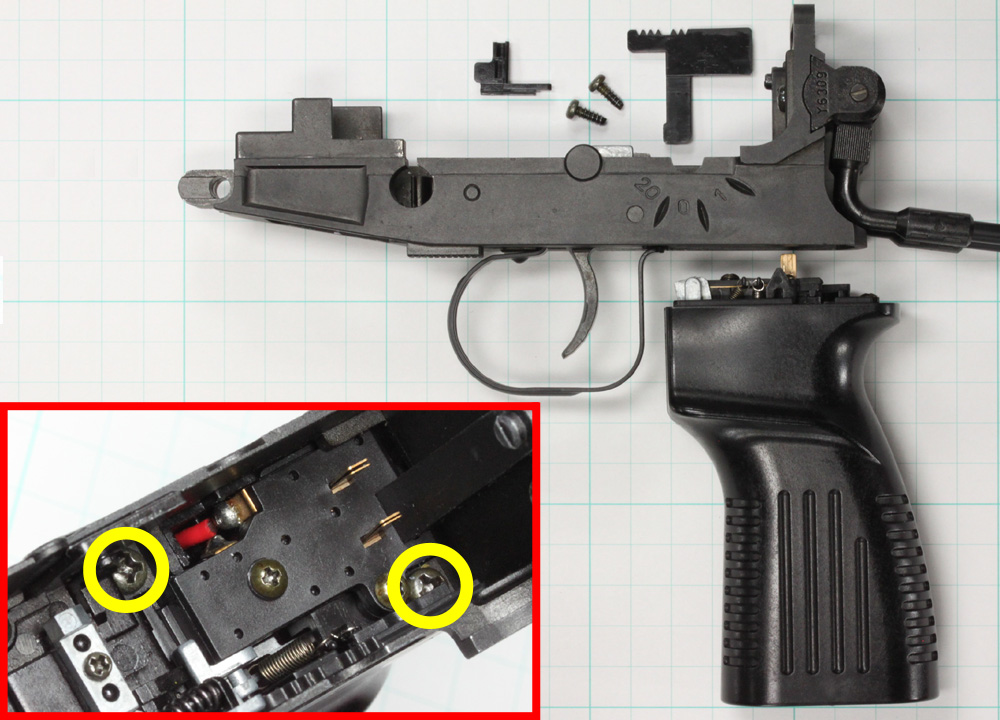

9.グリップの取り外し
先ほど説明した、セレクタープレートとカットオフバーを取り外します。それから○印にあるネジを二本外します。ネジが外れたら、グリップを下に引き抜くと、ロアレシーバーから取り外すことが出来ます。
組み立ての際は、トリガーガード先端をグリップに当て、そのままロアレシーバーにはめ込みます。トリガーガードがグリップのどの位置に当たるのかは、分解の際によく確認しておきましょう。 |
