10.バッテリー端子･スイッチ端子
グリップにある○印のネジ三つ外します。これで、端子カバーが取れて下の端子ベースが見えるようになります(写真②)。
次に黒・赤のコードが付いている端子を、ベースから外します(写真③)。これで端子ベースが取り外せます(写真④)。
端子ベースについているバッテリー端子･スイッチ端子は、さらに細かく取り外すことが出来ますが、基本的に取り外す必要はありません(むしろ外さないで下さい)。 |

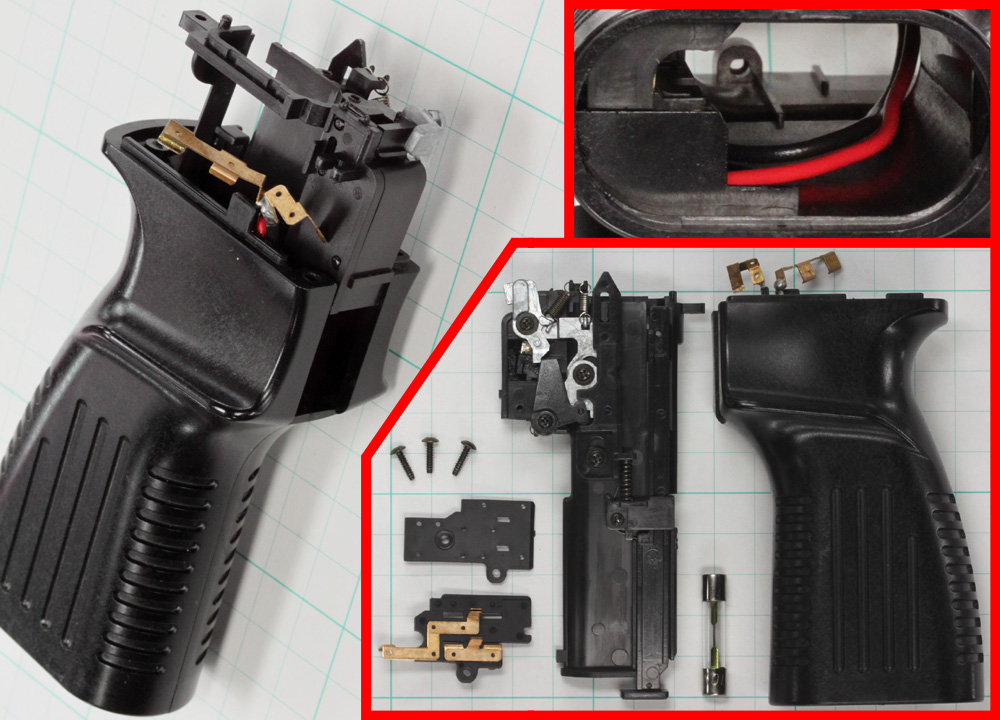

11.バッテリーホルダーの取り外し
赤・黒の配線すぐ横にあるネジを外すと、バッテリーホルダーを引き出すことが出来るようになります。ただし赤と黒の配線および端子はグリップ側に残るため、引っぱらないでください。
また組みこむ際に配線位置に迷わないよう、配線がどのように収納されているかよく確認しながら引き出してください。
ヒューズは取り外し不要ですが、組みこむ際に引っかかるなら外してもOKです。 |

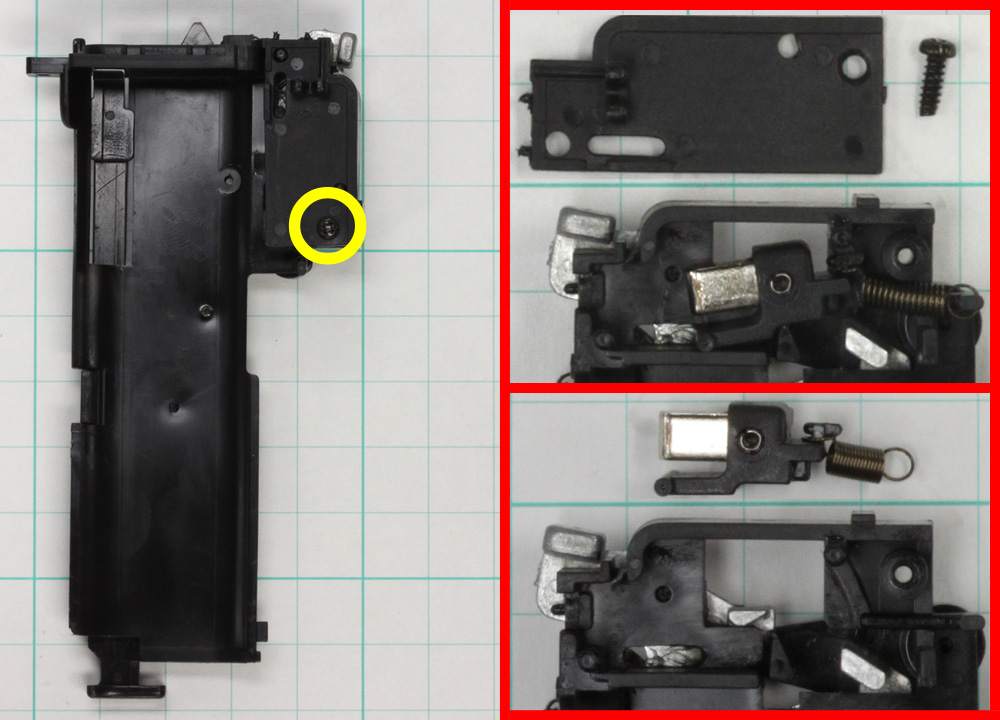

12.スイッチの分解・組み立て
○印のネジを取るとカバーが外れ、中のスイッチを分解できるようになります。
バッテリーホルダーの側面には、多くのアームやバー･スプリングが付いていますが、これらは取り外さないようにして下さい(紛失の危険が大きいです)。
以上でVz.61 スコーピオンの分解説明は終わりです。分解作業、お疲れ様でした。
|
