4.トリガーバー取り外し･組み込み

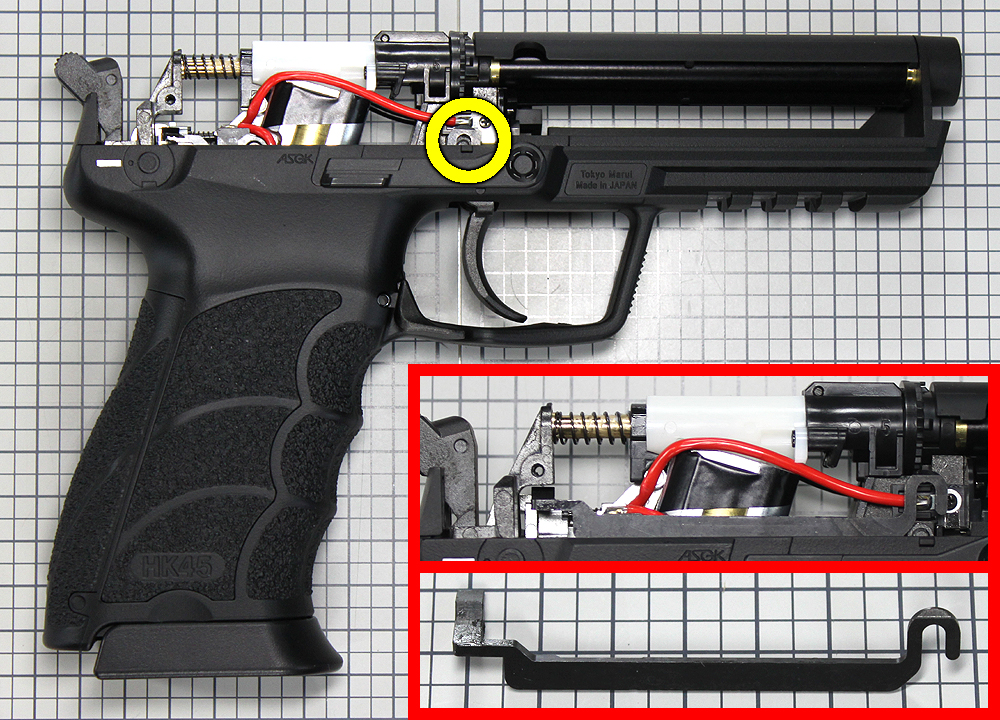

コードカバーが外れたら、銃を反対側に向けてください。上写真の○印に、トリガーバーの一部が露出しているので、この部分を指でつまんで引き上げましょう。
右下写真(上段)のようにバーが出てくれば、そのまま取り外すことが出来ます。取り外す際に、トリガーを少し引くと取り出しやすいでしょう。逆にバーをフレームに組み込む際にも、トリガーを少し引くと作業がしやすいです。 |
5.ハンマー･セーフティの取り出し

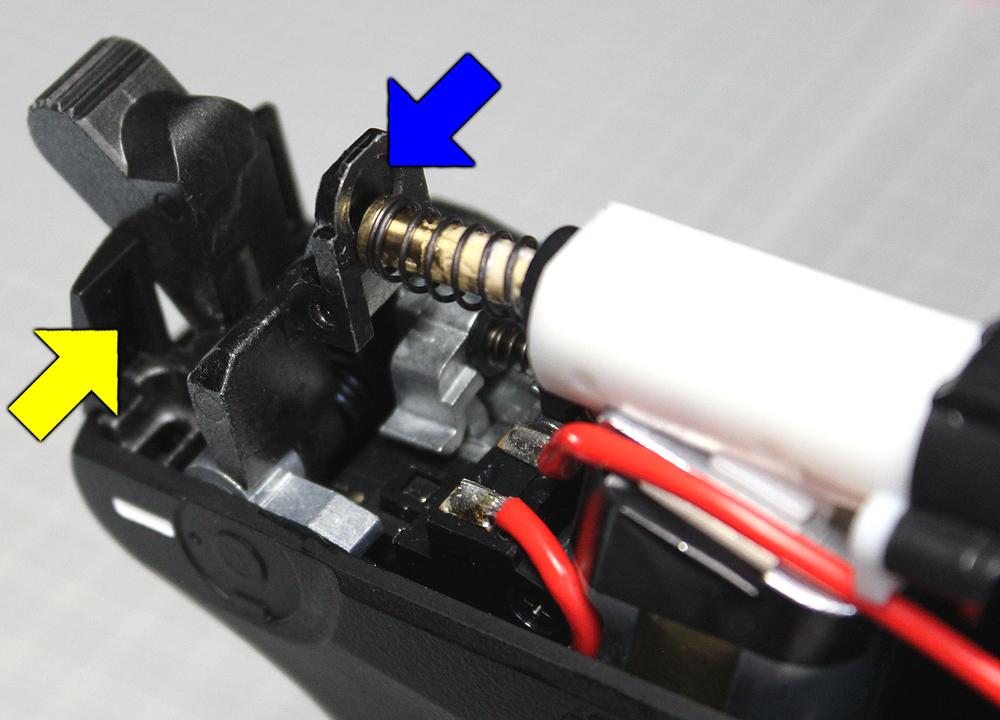

ハンマーとセーフティ(セレクター)は一体になっており、○印の(少し大きい)ネジ二本を外すと取り出すことが出来ます。

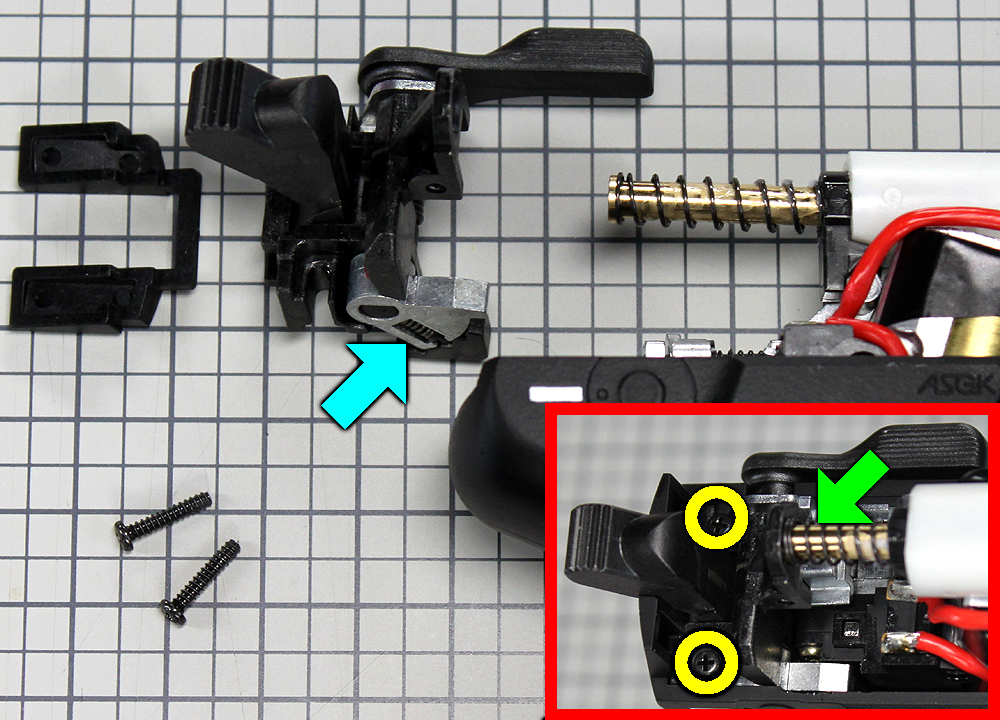

取り出す際は、まずネジを二本外し、次に←印のノズルガイド(スプリングの巻かれた金色の棒)を指でつまんで、ハンマーの台座(ハンマーシャーシ)から少し離します。すると、ハンマーを引き上げることで取り出せるようになります。→印に入っているスプリングはなくさないように注意を。 |
6.ハンマー･セーフティの取り付け
ハンマー・セーフティの組みこみは、ノズルガイドをノズル内に押し込んでいる間に、フレームの中に収めます。
ノズルガイドは→印の窪みに合わせ、フレームパーツ後(→印のカバー)を写真の位置に入れてから、最後にネジ止めをしてください。
フレームパーツ後を入れ忘れた場合は、いったんネジを外さないと入れられないので注意してください。 |
