7.ノズル･ノズルガイドの取り外し
ノズルは引っ張るだけで取り出せます。ノズル周りのグリスが手について落ちたら、必ず補充するようにしましょう。
上写真では、説明のためノズルガイドを引き出していますが、ガイドに付いたグリスが落ちないよう、通常はノズルの中に入れたままの方がよいです。

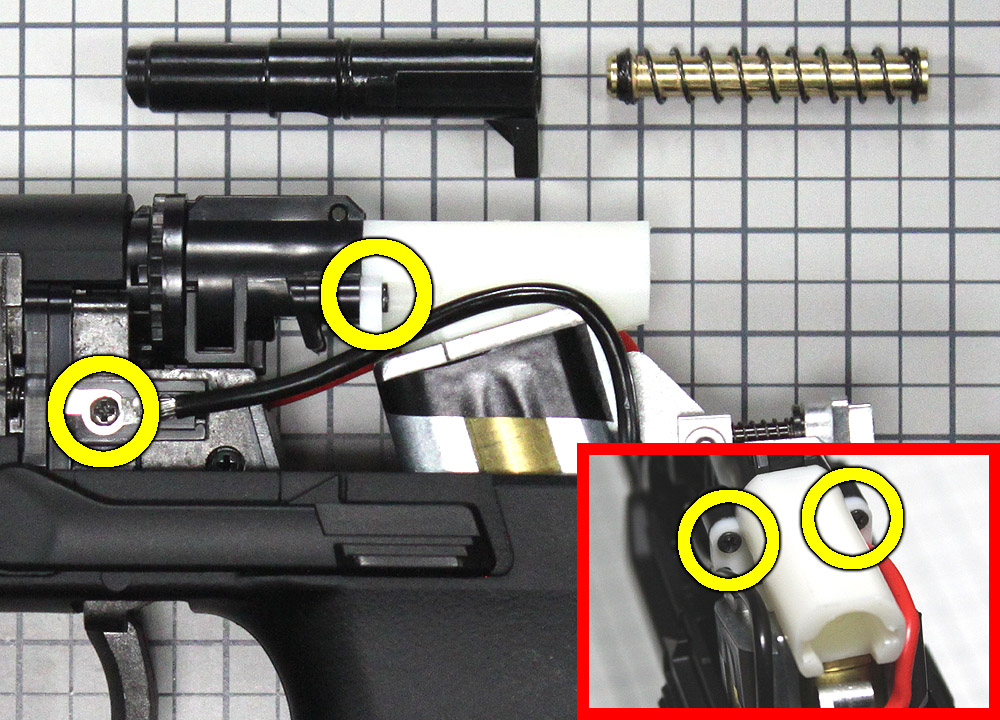

次に、○印のチャンバー固定ネジとコード固定ネジを、左右二本ずつ(合計四本)外しましょう(ネジはすべて同じサイズ)。 |
8.バックストラップの取り外し

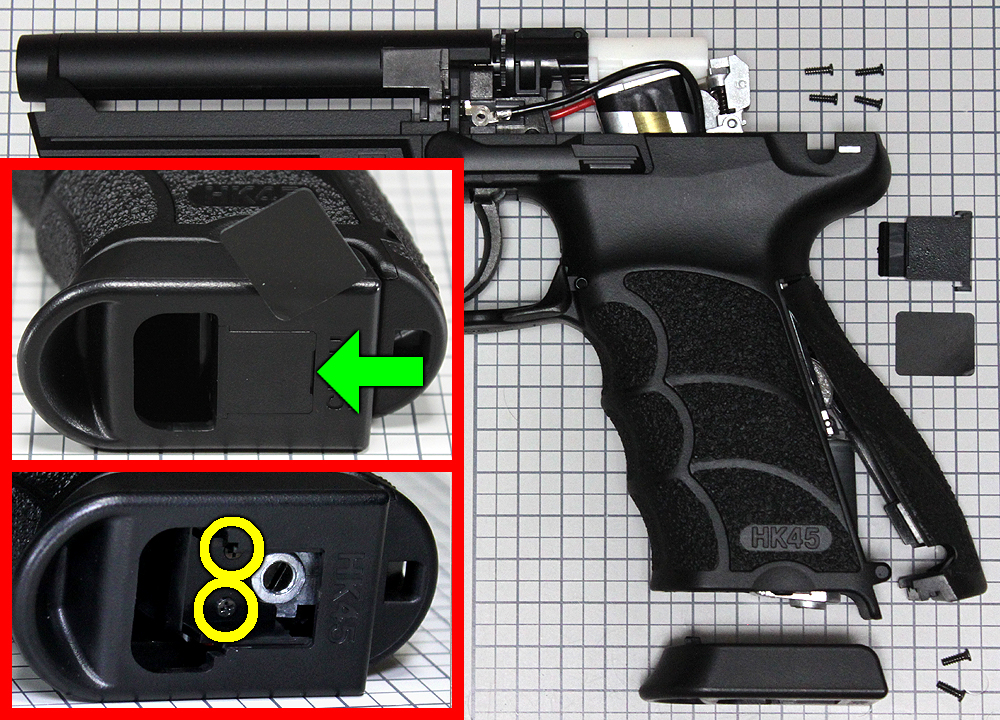

マガジンバンパー裏のシールを剥がすとカバーが現れるので、←印の隙間に−ドライバーを入れてスライドさせ外します。
スライド下には三つのネジがあるので、プラスネジ二本(○印)を外しましょう。
大きなマイナスネジは、モーター位置調整のネジなので、絶対に回さないで下さい(回してしまったら、再調整して下さい)。
ネジを外すとマガジンバンパーが下に外れ、バックストラップも後ろに外れます。 |
9.メカボックスの取り出し

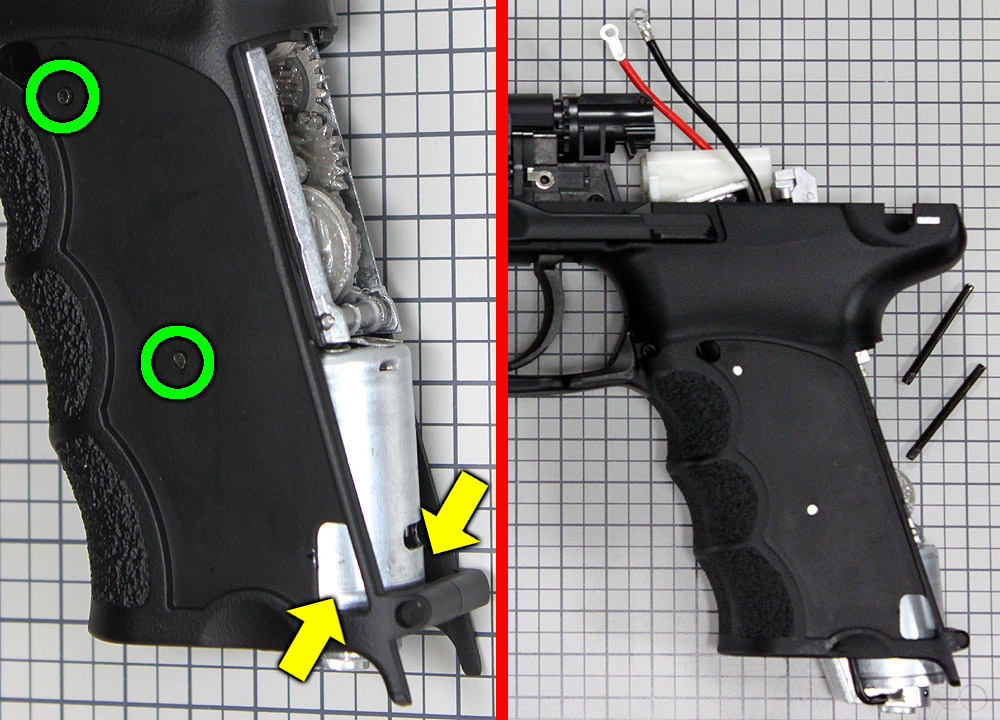

グリップパネルは両面テープで固定されており、フレーム内側の穴(↑印の穴)から金属棒で押すと浮くので、浮いた隙間にマイナスドライバーなどを入れて、ゆっくりフレームから引き剥がします。
○印に入っている二本のシャフトは、手前から奥側に押し出します。これでメカボックスを、フレーム下から取り出せるようになります。出し入れの際は、配線を挟まない(痛めない)よう気をつけて下さい。 |
