4.HOPチャンバーの分解･組み立て
インナーバレル・HOPパッキンの取り出しを行わない人は5へ移って下さい。
チャンバーブロックの分解は、まずHOPダイヤル中央のネジを外して、ダイヤルを取り外します。すると下から新しいネジが出てくるので、これも外しましょう。これでチャンバーブロックの分解は終了です。
バレル･HOPパッキンには上下の向きがあり、HOP用の窓や突起のある方が上側になります。取り付けの際にはご注意を。 |

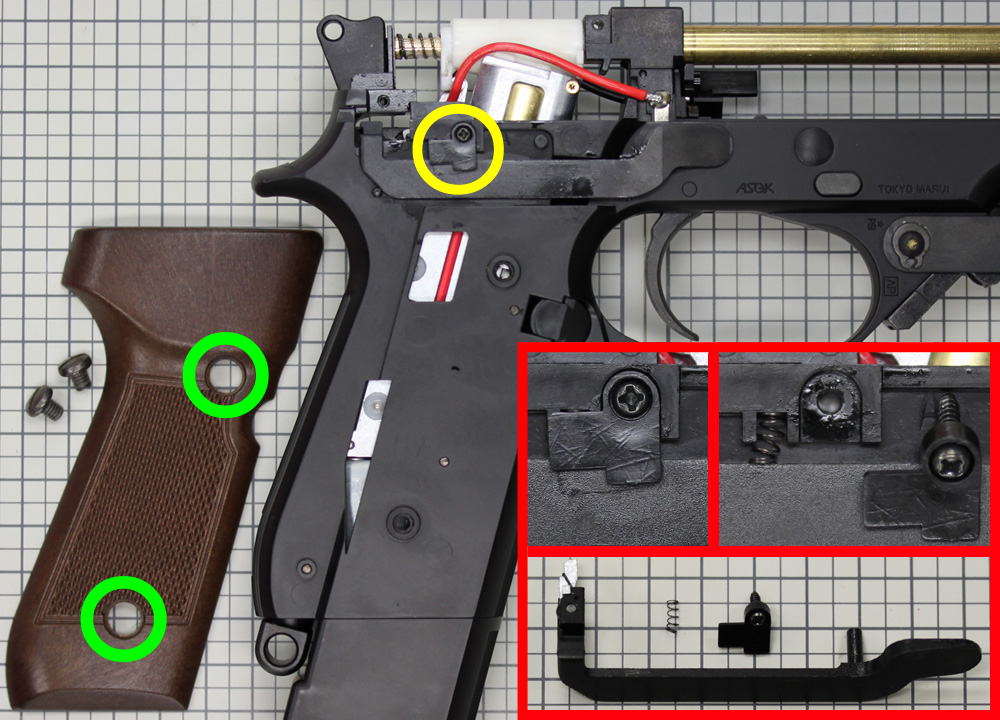

5.トリガーバーの取り外し(現行型)
トリガーバーの取り外しは、現行型と初期型で方法が異なるます。
まず現行型から説明しますと、銃を反対側に向け、○印のネジとグリップを取り外します。○印のネジが出てくるので、カバーと一緒に外します。カバー下に小さなスプリングが入っているので(右下写真参照)、なくさないよう注意してください。
カバーを外せば、これでトリガーバーも外すことが出来るようになります。 |

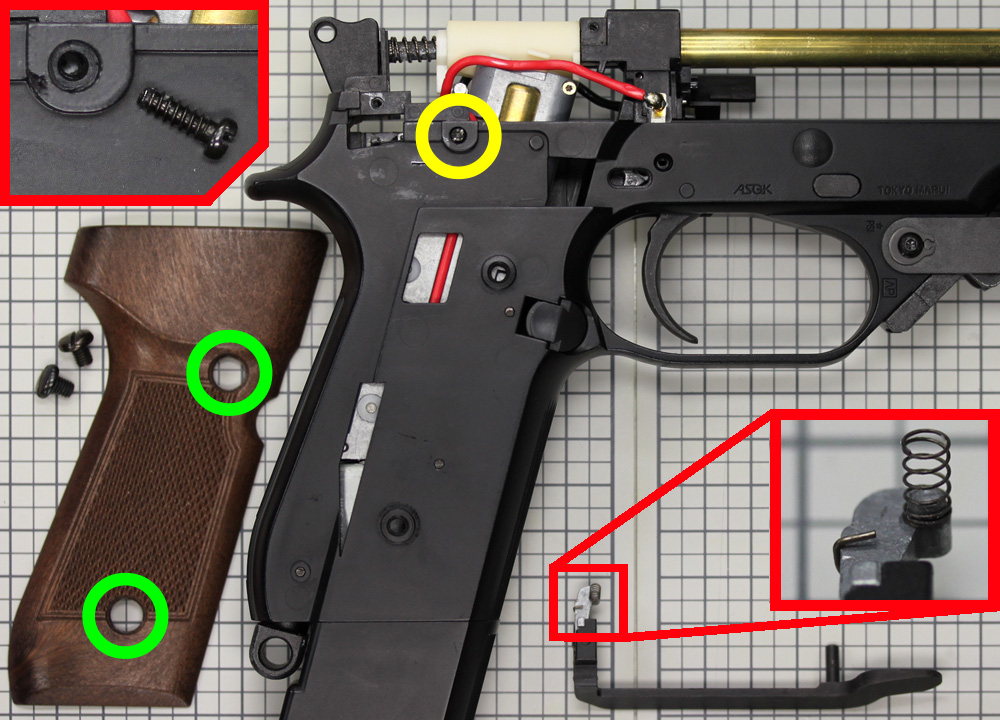

6.トリガーバーの取り外し(初期型)
次に初期型M93Rでの、トリガーバー取り外し方法について説明します。
銃を反対側に向け、○印のネジとグリップを取り外します。トリガーバーは引っ張るだけで簡単に取り外すことが出来ます。
初期型トリガーバーの先端には、小さなスプリングが付いているので、なくさないよう気をつけてください。
トリガーバーを取り外したら、○印のネジも外してください。 |
