7.ノズルユニットの取り出し

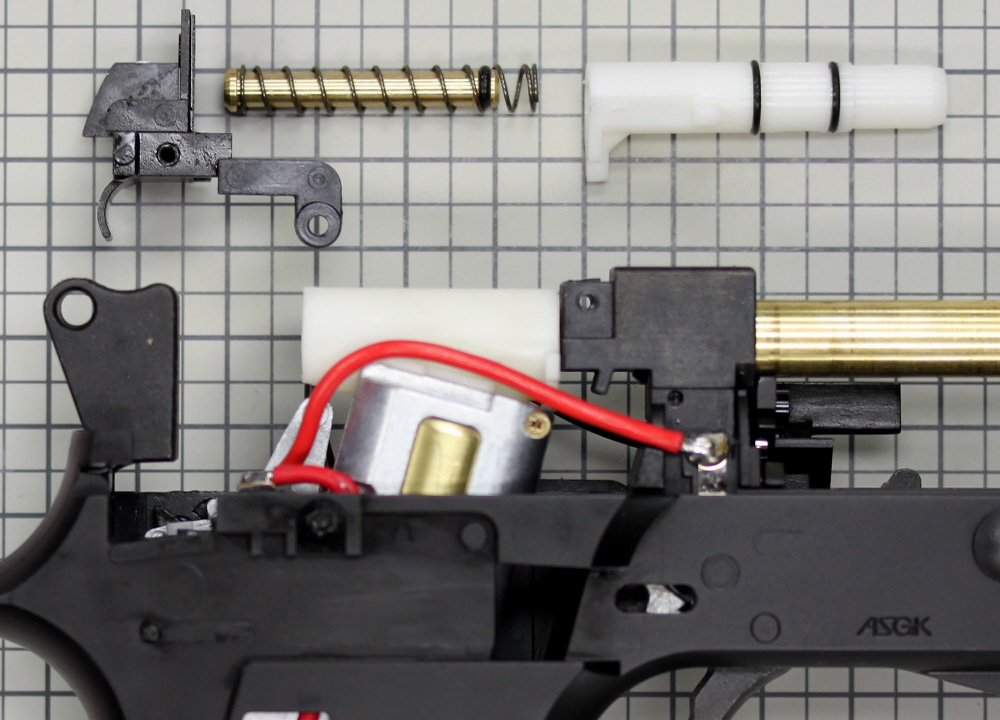

ノズルガイド(金色のパーツ)を指でノズルの中に押し込みまながら、ハンマーを倒します。これでノズルガードベースを上に引っぱると、抜き出すことが出来ます。
ノズルガイドとノズルも引き出せるようになりますが、塗られているグリスが剥がれ落ちると気密性が下がります。もしグリス量が減っているようなら、組み立ての際にグリスの補充を忘れず行いましょう。
|
8.フォアグリップの分解･組み立て

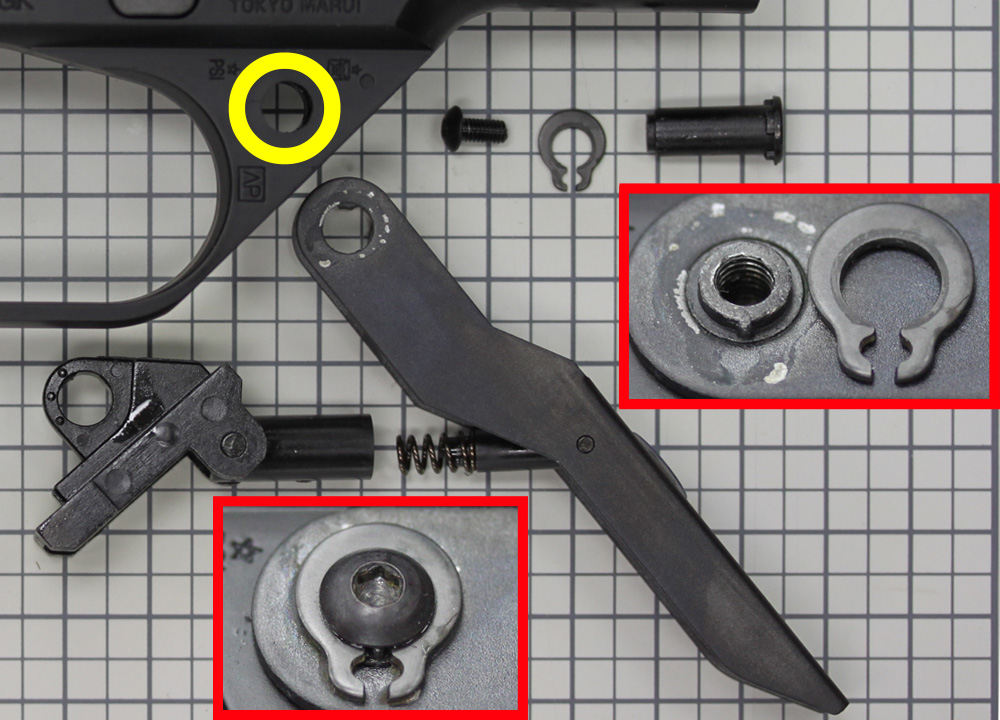

○印にネジとリングが付いているので、2ｍｍの六角レンチを使い外します。
リングには向きがあり、ピンについている突起(右拡大写真)によって決まります。最初は、下向きに付いています。
ネジとリングを外すとピンが抜け、フォアグリップがベースごと取り出せます。
組み立ての際は、写真の形でベースとグリップを取り付け、ピンで止めます。
|
9.テイクダウンレバーの取り外し

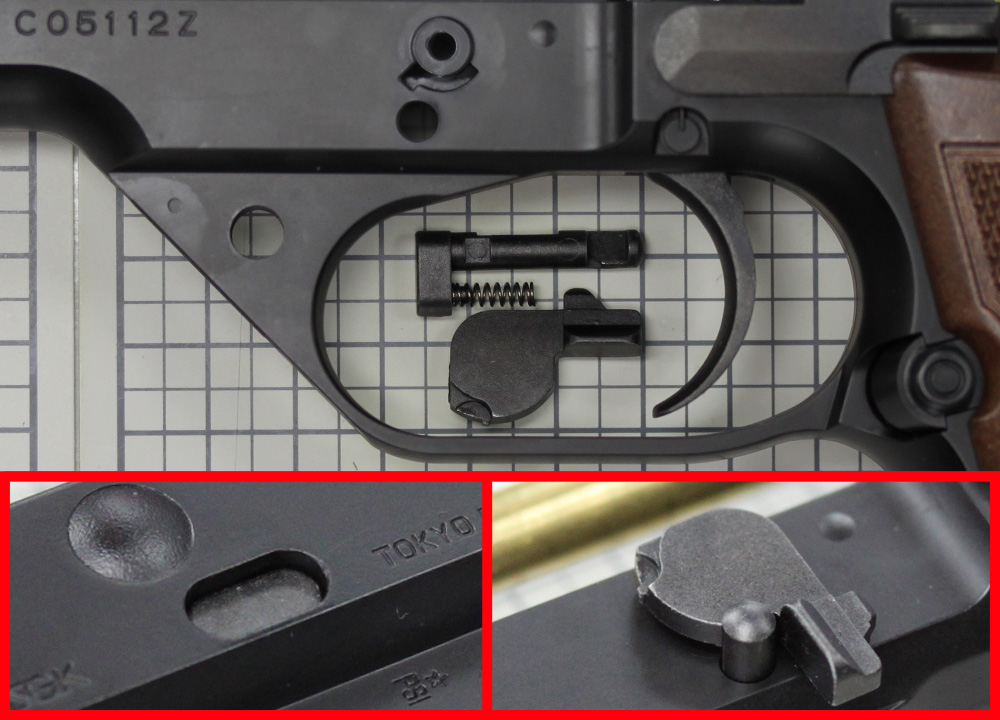

まずテイクダウンピンを、強い力で本体内に凹むまで押し続けます(写真左下参照)。この状態のままテイクダウンレバーを真下まで回転させます。
真下に向いたレバーを強く引っ張ると、レバーが取れるようになります。反対側からテイクダウンピンも抜けるようになりますが、小さなバネがついているのでなくさないように注意しましょう。
|
