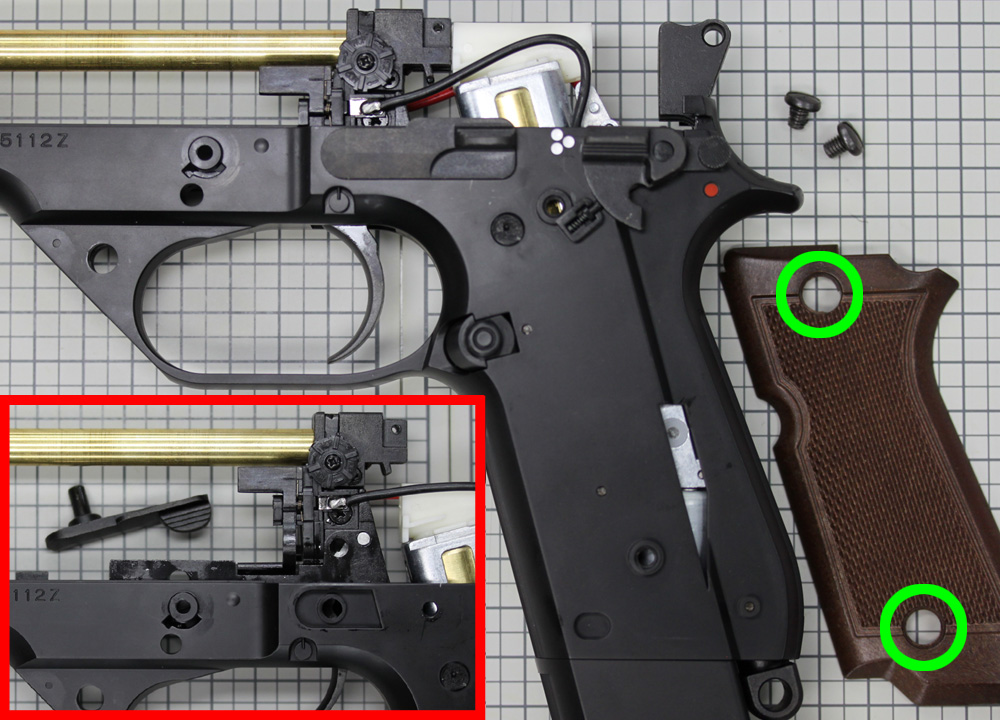

10.チャンバーブロックの取り出し
○印のネジ二本とグリップを取り外します。グリップを外すとスライドストップが外せるようになり、トリガー・チャンバーブロックも取り外せるようになります。
このトリガー・チャンバーブロックは、フォアグリップベースまでが一体になっているため、フォアグリップを外してからでないと、取り出しが出来ません。 |

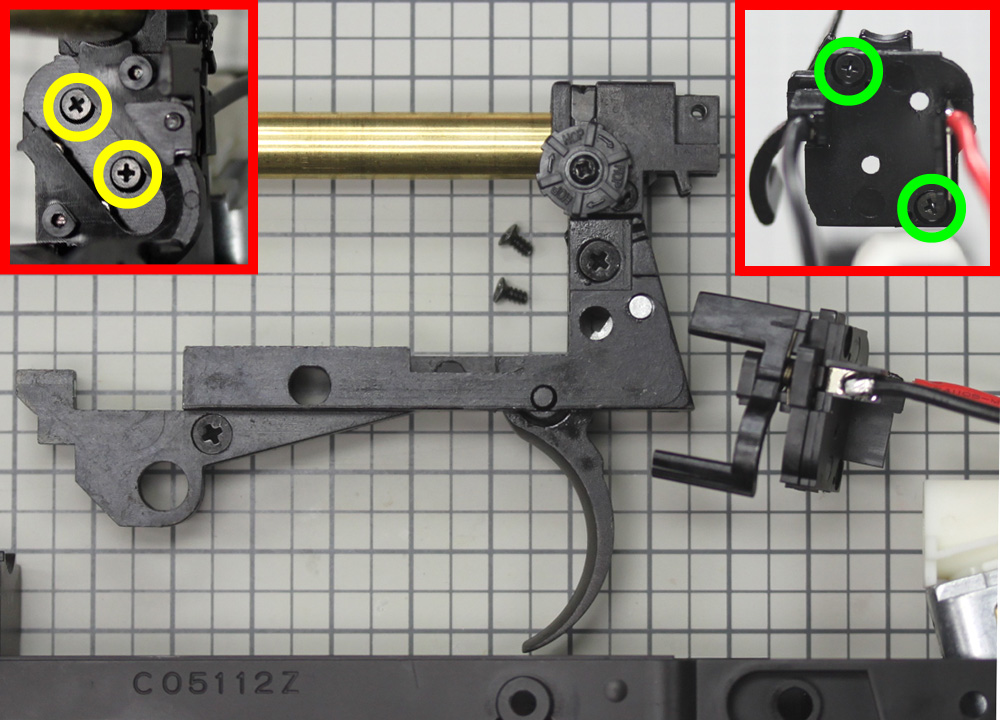

11.バッテリー端子の取り外し
チャンバーブロックに付いているバッテリー端子は、○印のネジ二本を外すことで取り外し出来るようになります。
バッテリー端子裏側の○印にネジが二本付いていますが、これは通常外す必要はありません。バッテリー端子を交換するときなど、さらに分解が必要な場合にのみネジを外してください。 |

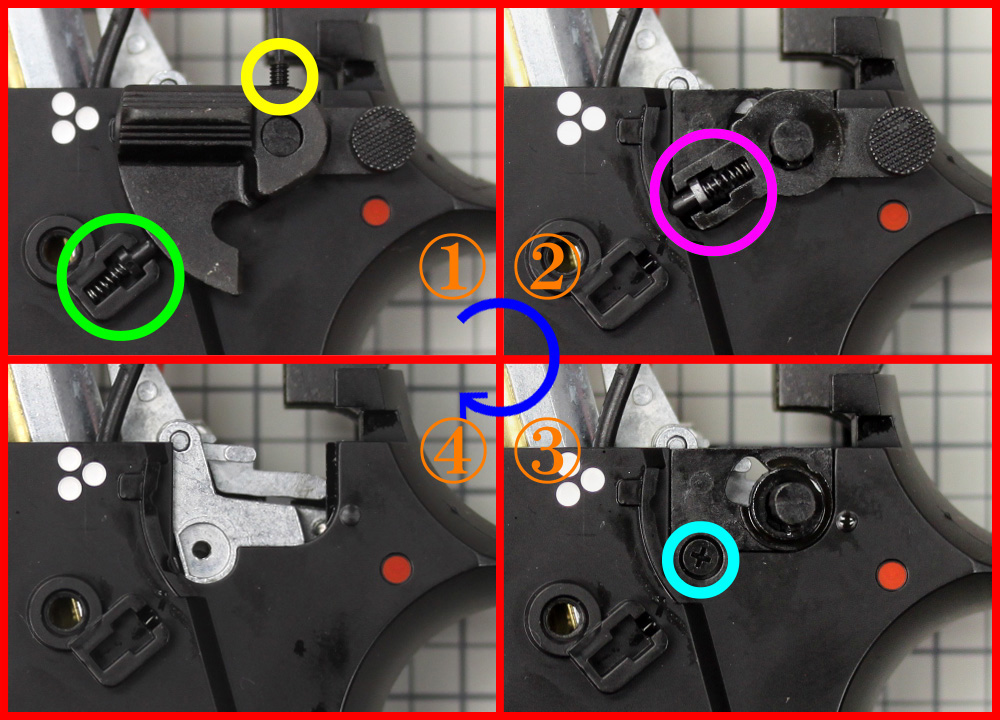

12.セレクターの取り外し
セレクター上部(○印)にあるイモネジを、0.9ｍｍの六角レンチで外すと、セレクターと○印のピン･スプリングが取り外せます。その下のセーフティーと○印のピン･スプリングも、引っ張るだけで外せます(スプリングを飛ばしてなくさないよう注意)。
○印のネジを外すと、一番下にあるベースとシャフトを取り外すことが出来ます。シャフトは回すと抜ける為、紛失に注意。
(組み立て時に困った時は、Q&A掲示板を) |
