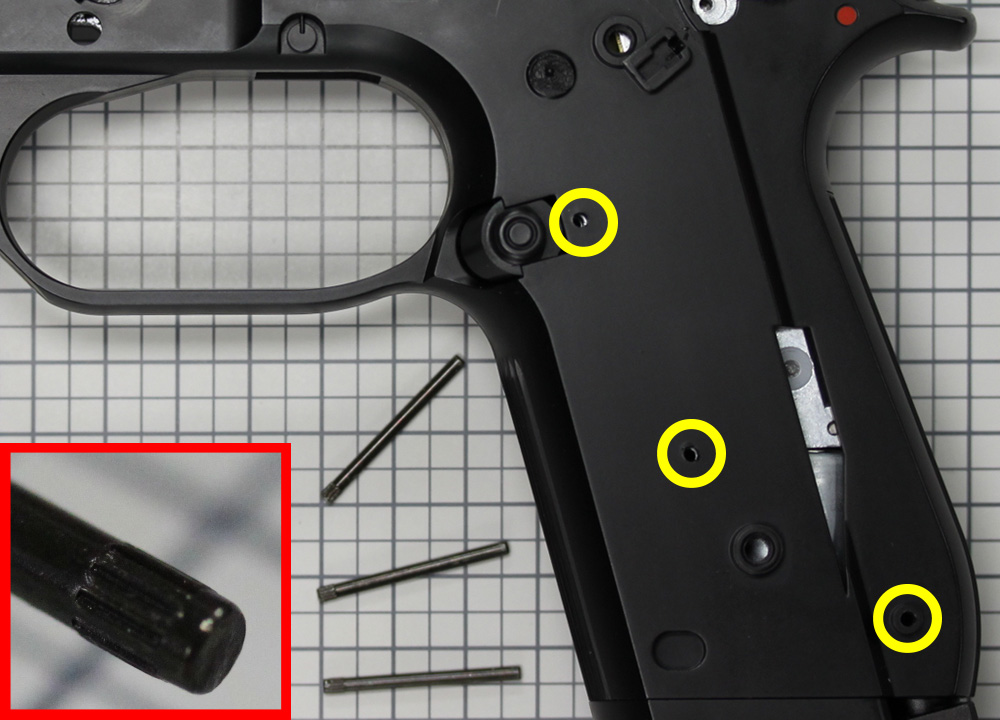

13.シャフトの抜き出し
グリップの○印三箇所にシャフトが入っているので、写真手前側から奥に向けて六角レンチなどの細い棒で押し出します。
シャフトには抜け防止のためのスリット(ギザギザ)が付いているので、フレームに組みこむ際は写真奥側から手前に向けて、ギザギザが最後に入るように(奥側に残るように)入れてください。 |

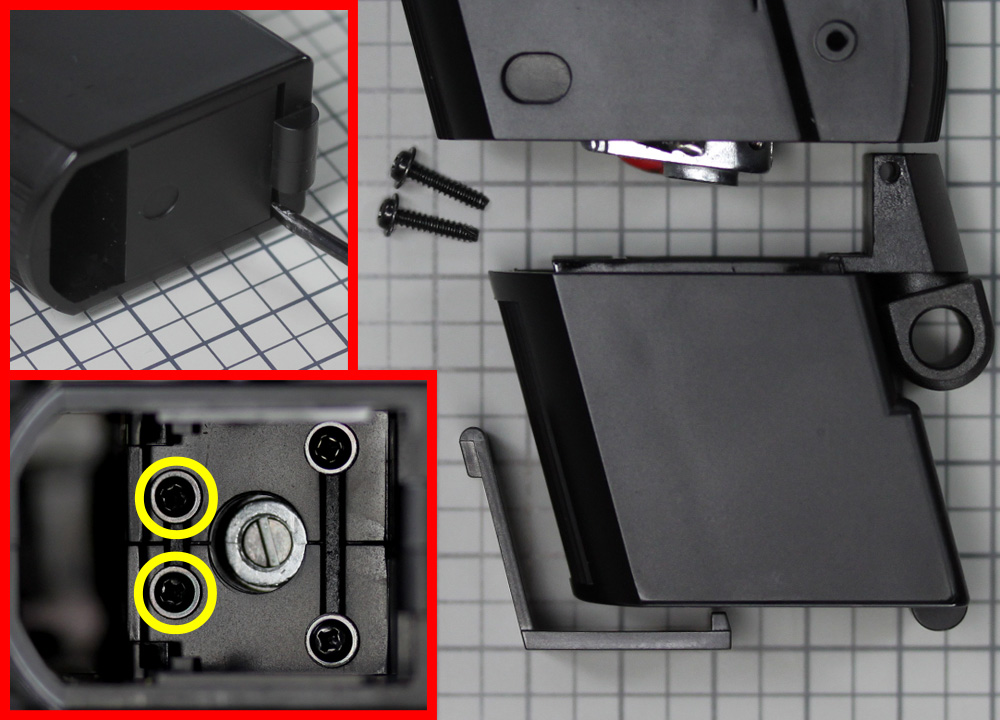

14.マガジンバンパーの取り外し
マガジンバンパーの底はハメ込み式になっているので、写真左上のようにマイナスドライバーを隙間に差し込んで外しましょう。中にはネジが五本ありますが、○印の小さなネジ二本外せばマガジンバンパーが取り外せます。
中央の大きなマイナスネジはモーター位置調整用のネジなので、絶対回さないでください。もし間違って回してしまったら、モーター位置調整を行ってください。 |

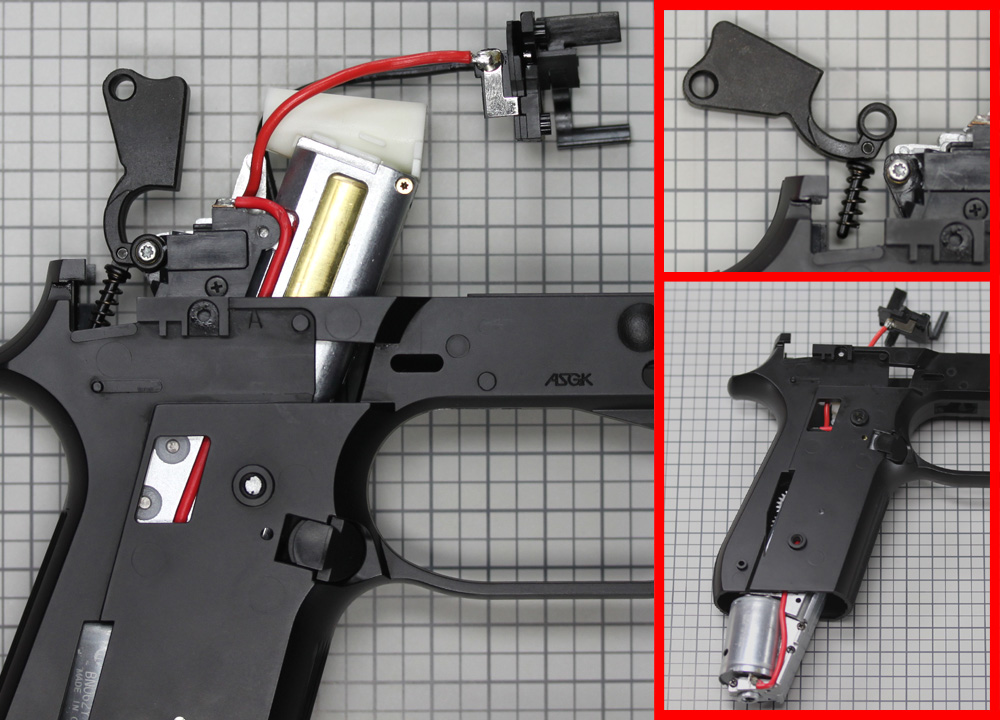

15.ハンマー・メカBoxの取り外し
メカボックスを引き上げると、ハンマーが引っ張るだけで外せます。ハンマー下部のバネを、なくさないようにしましょう。
あとはバッテリー端子が引っかからないよう注意しながら、グリップ下からメカボックスを抜き出せば終わりです。マガジンリリースボタンを押しながら抜き出すとよいでしょう。
以上で、M93Rの分解作業は終了です。
どうも、お疲れ様でした。 |
