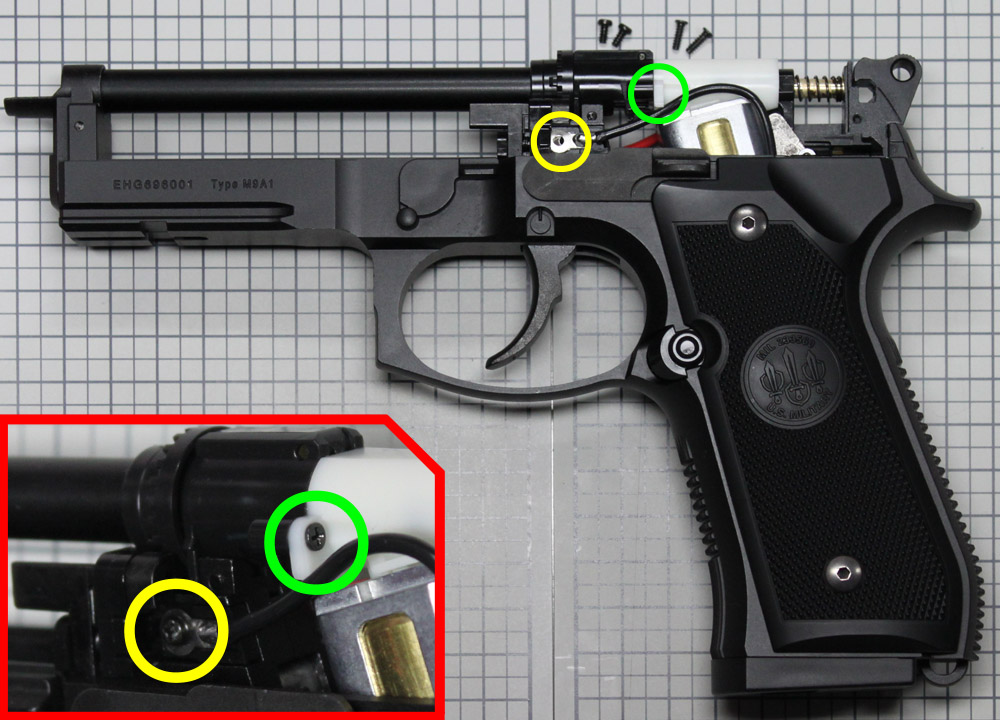

7.チャンバー周りのネジ取り外し
ここからメカボックスの取り出し説明です。バレルを外す前の状態から、説明を続けさせていただきます。
それでは、チャンバー周りの○印と○印のネジを、裏側もあわせて合計4本取り外してください。
○印のネジは頭が丸く、○印のネジは頭が平らで、それぞれ種類の異なるネジが使われているので、取り間違えないように気をつけてください。 |

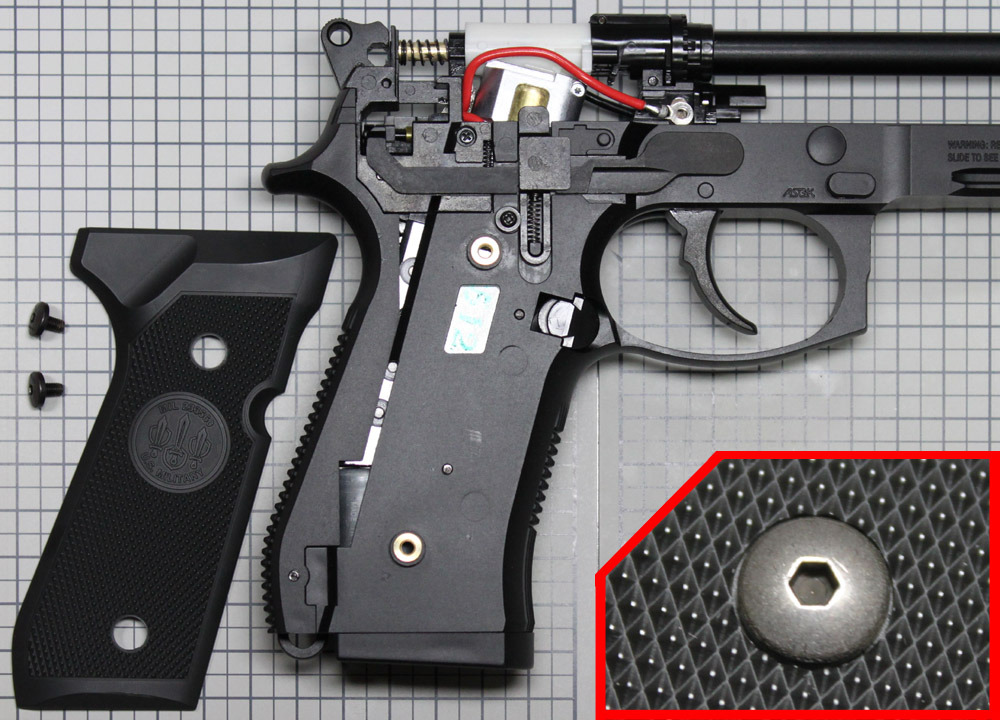

8.右グリップの取り外し
まずは右側のグリップから、2本の大きなネジで止められているので、2mmの六角レンチを使って取り外します。
なお電動ハンドガンのM9はメカボックスを搭載するため、グリップが若干太く・長く作られています。このためガスブロや実銃などのグリップと交換することは出来ないのでご注意ください。
|

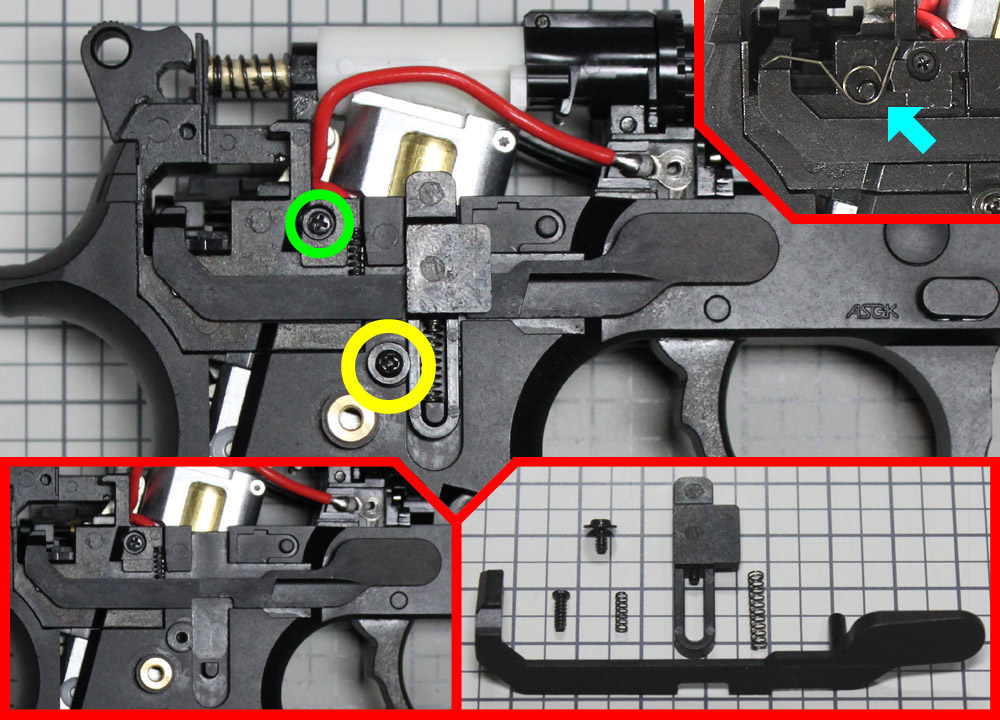

9.トリガーバーの取り外し
○印のネジを外すと、セフティとトリガーバーが外せます。この際、○印と○印の横に入っているスプリング2組をなくさないよう、注意して一緒に外しましょう。
○印の横に、←印のキックバネが使われている別バージョンもあります。こちらもバネをなくさないよう注意してください。
最後に、○印に入っているネジを外してください。 |
