10.左グリップの取り外し

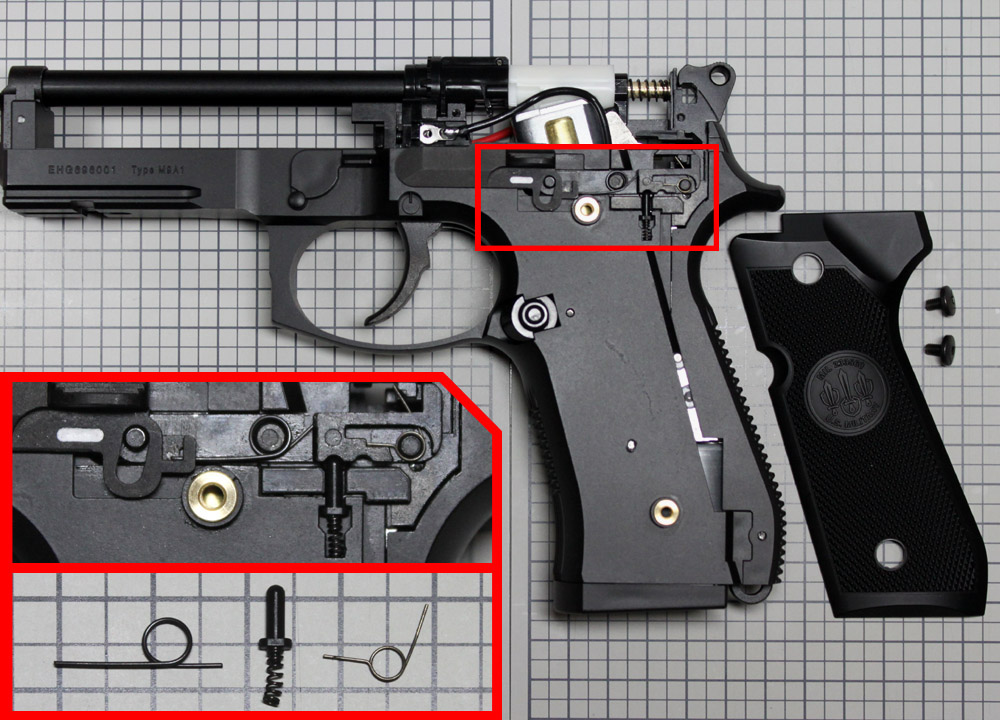

銃を裏返して、今度は左グリップを取り外します。グリップ下に、トーションとスプリングが合わせて3本入っているので、まずはこの3本を取り外します。
スプリングはピンごと引っ張れば簡単に外せますが、トーションは慣れてないと外すのが難しいかもしれません。
誤って飛ばすと見つけるのが難しいので、飛ばさないように作業してください。 |
11.スライドストップの取り外し

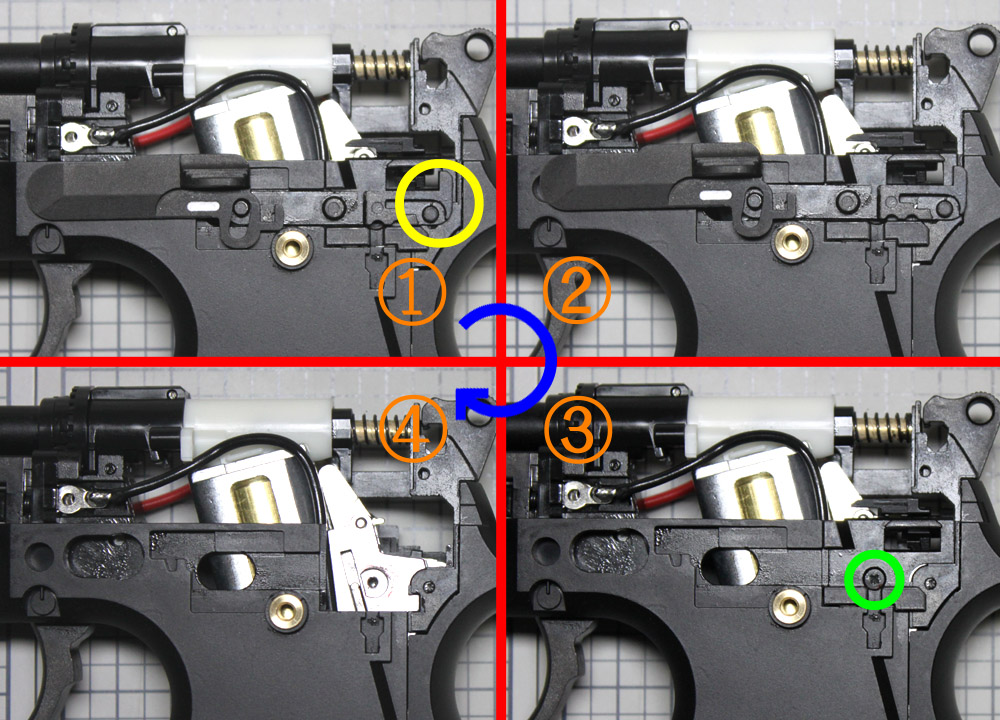

スライドストップは二つのパーツからなっていますが、○印部分をつかんで後ろに引っ張りながら持ち上げると、写真2番の位置まで下がったところで取り外すことが出来ます。
スライドストップパーツ二つが外れたら、その下の○印からネジが出てくるので、このネジとその下にあるベース部分を取り外しましょう。
|
12.バックストラップの取り外し

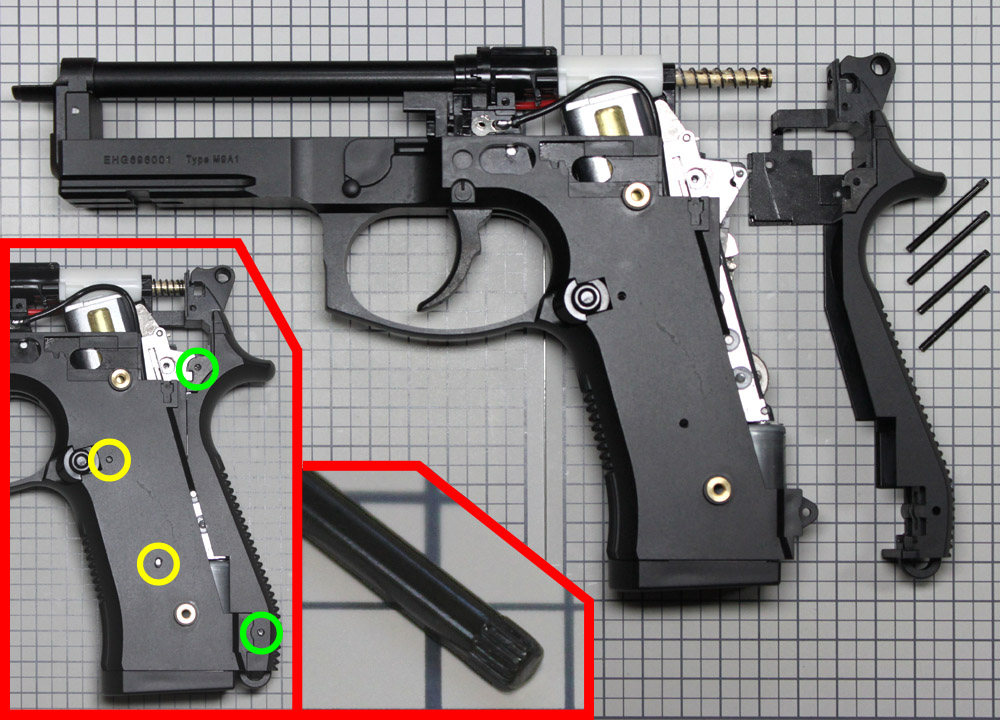

○印に長いシャフト、○印に短いシャフト、計4本のシャフトが入っているので、細い棒を使い手前から奥に押し出します。
このシャフトには緩み止めのスリット(ギザギザ)が入っているので、組み立ての際はこのギザギザのない方から先に、奥側から手前へ差し込みます。逆に分解の際は、手前から奥に抜き出してください。
これでバックストラップが(ノズルガイドとスプリングも)取り外せます。 |
