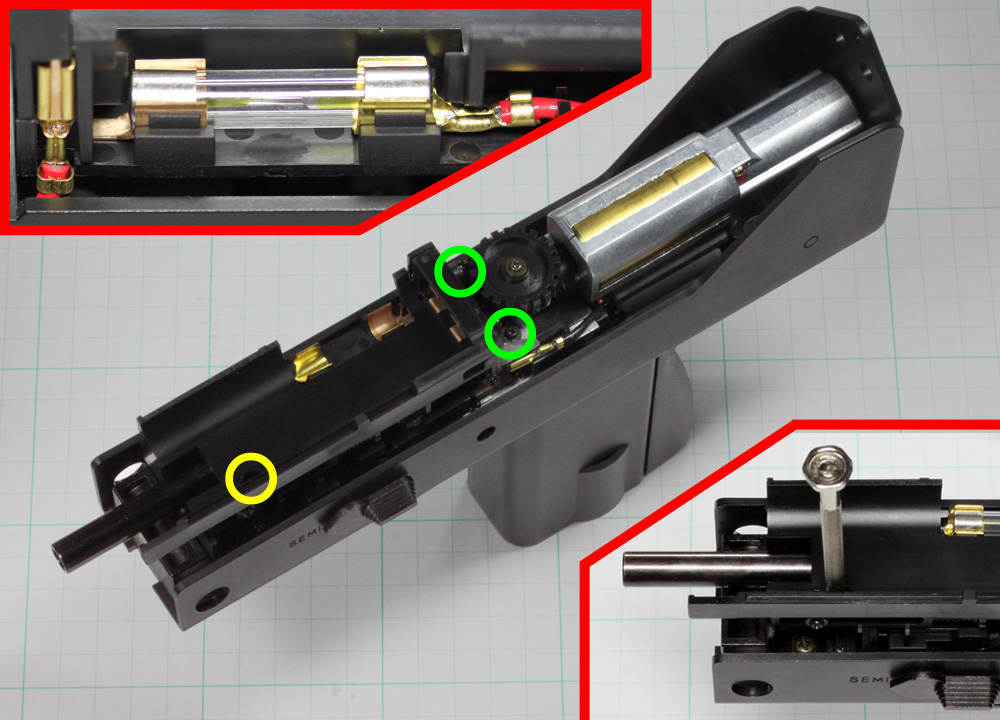

4.バッテリーホルダーの取り外し
 HOP調整ダイヤルの両脇にある、印のネジを二本外します。次に印の穴に細長いドライバーを入れ、穴の真下にあるネジを外してください(写真右下参照)。
 三本のネジを取り外したら、次はヒューズ端の金属部分に精密ドライバーを差し込み、ヒューズを浮かせて取り外します。ガラス部分は割れやすいので、絶対に力を加えないで下さい。
 これでバッテリーホルダーを、取り外せるようになります。

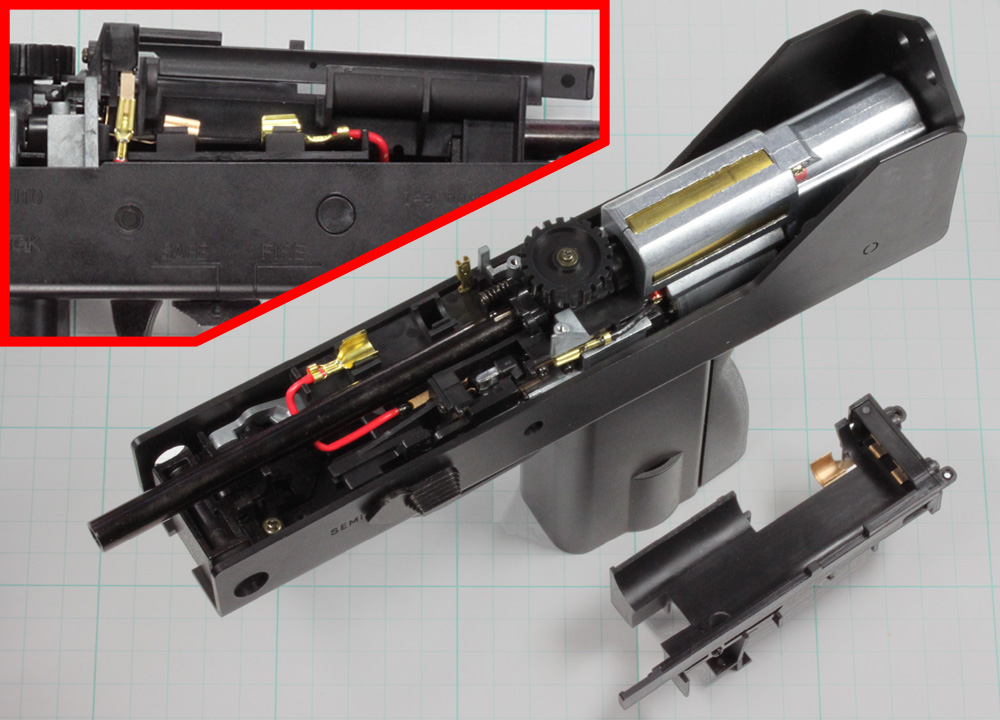

5.バッテリーホルダーも取り付け
 ヒューズ横にある赤いコードの金具は、バッテリーホルダーを引き上げる時に勝手に外れます(写真左上参照)。そのため、組み立ての際に端子(金具)を接続するのを忘れがちになるので、注意してください。
 またバッテリーホルダーを取り付けるには、銃本体の上に置いた後(写真左上の状態)、銃後方(HOPダイヤルのある方向)に向かってわずかにズラし、カチっと取り付ける必要があるので注意してください。

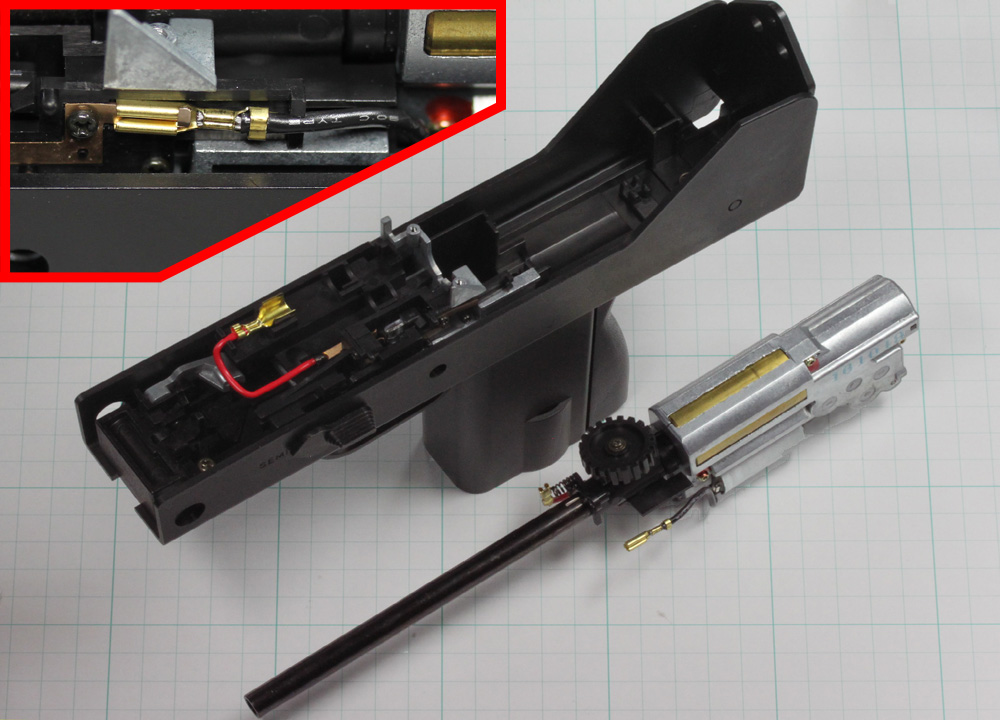

6.バレル・メカボックスの取り外し
 バッテリーホルダーを取り外すせば、チャンバーとメカボックスを一緒に真上へ引き上げて取り外すことが出来ます。
 この際、黒いコードの端子(写真左上参照)がひっかかると思うので、先に外しておきましょう。そのまま引っ張ると抜け止めに引っかかるので、軽く外側に振ってから引っ張ってください。また組み立ての際は、コード端子が外に膨らまないよう、抜け止めの中に収めてください。
