7.ノズルカムの取り付け注意

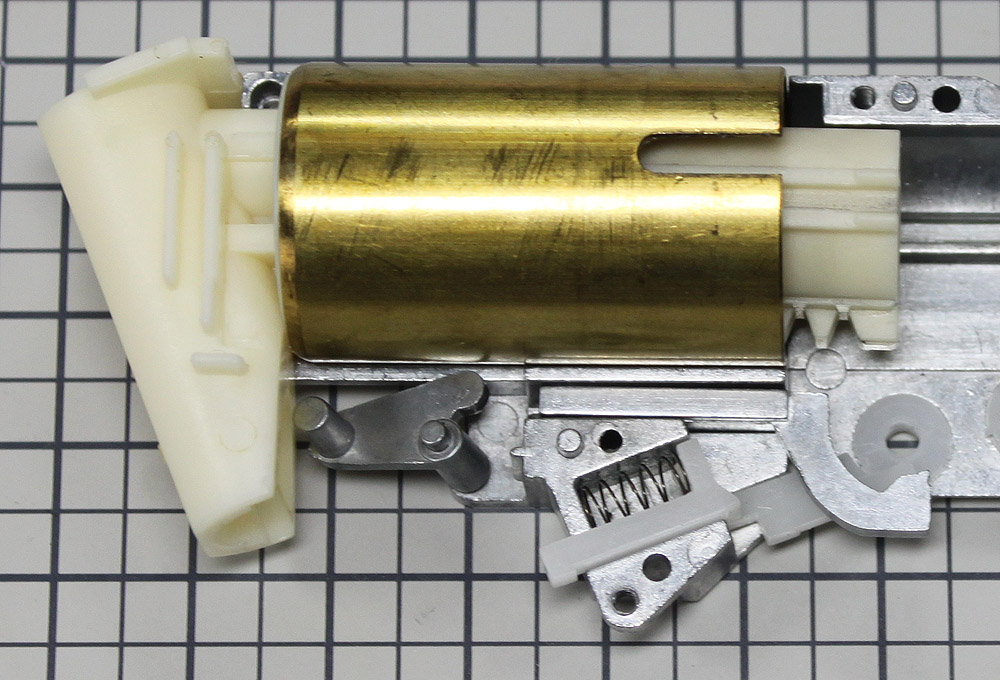

シリンダー周り(ヘッドとピストン)とタペット周り(カム･シャフト･カットオフバー･スプリング)を取り付けます。
ノズルカム(○印)は左右(裏表)逆向きに取り付けると、給弾が行なわれず弾が出なくなります。上写真を参考に、カムを取り付ける向きには気をつけてください。
G18CとM9A1以外にはセーフティプレートが付くので、次から各機種ごとに説明を行います。 |
8.セーフティプレートの取り付け

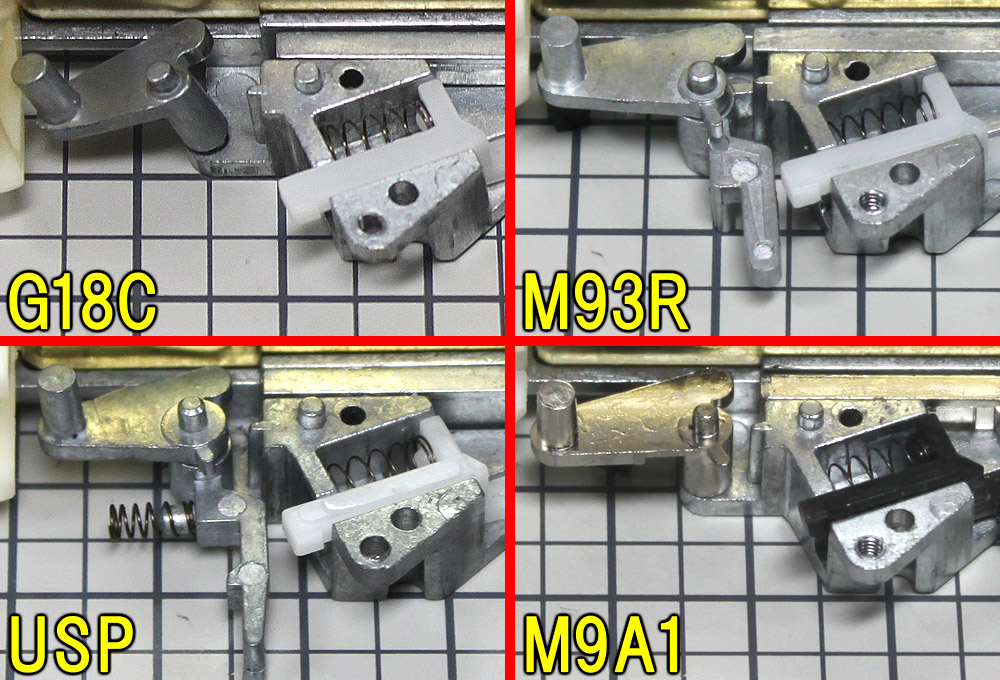

M93RとUSPでは、ノズルカムの下にセーフティプレートが追加されます。
このセーフティプレートも、上下(裏表)逆向きでも取り付け出来てしまうので、向きを間違えないように注意して下さい。
各機種のノズルカムとセーフティプレートは、上写真の向きで取り付けるのが正しいので、参考にしてください(写真をクリックすると、拡大表示します)。 |
9.Hi-CAPA HK45の場合
ハイキャパEとHK45では、BOX型のスイッチが追加されます。
このスイッチは、特に逆向きに入るなどの混乱要素はありませんが、他の電動ハンドガンに慣れた人だと最初は戸惑うかもしれません。
一つ一つのパーツを順に組み立てれば、収まるべきパーツが収まるべき場所に入ります。上写真を参考に、パーツを組み込んでください。 |
