4.逆転防止ラッチの取り付け

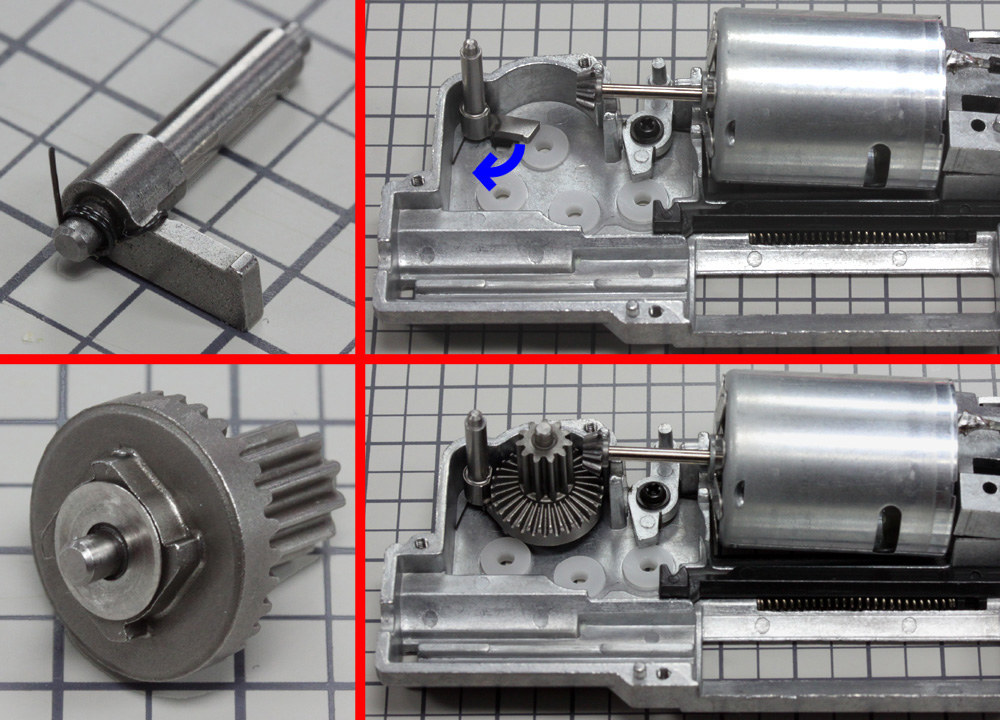

逆転防止ラッチにトーションを取り付けて、メカボックスに組みこみます。←印方向に指で回している間に、軸受けにベベルギアを差し込みます。ベベルギア裏側に、シムを付け忘れないよう注意して下さい。
なおベベルギアの取り付けの間だけ、モーター軸(ピニオンギア)を浮かせてください。ギア同士が干渉して取り付け出来ないので。取り付けが終わればモーター軸を元の位置に降ろしてください。 |
5.ギアとシムの取り付け
セクターギアを取り付けたら、タペットプレートに引っかかって止まるまで、ギアを右回転させます。
これはピストンを組みこむ際、セクターギアの歯とピストンの歯が干渉ししないよう、セクターギアを回転させて歯の向きを反対側に向けておくためです。

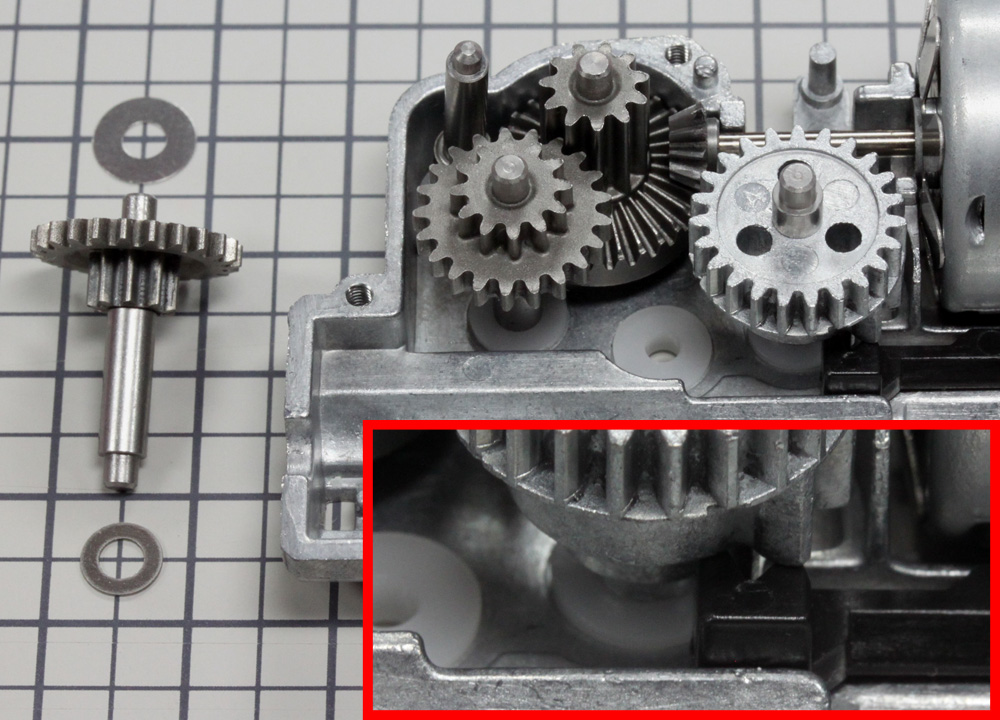

最後に取り付けるスパーギアには、上下にシムが入るので、付け忘れたりサイズを間違わないように気をつけてください。 |
6.シリンダー･ピストンの取り付け

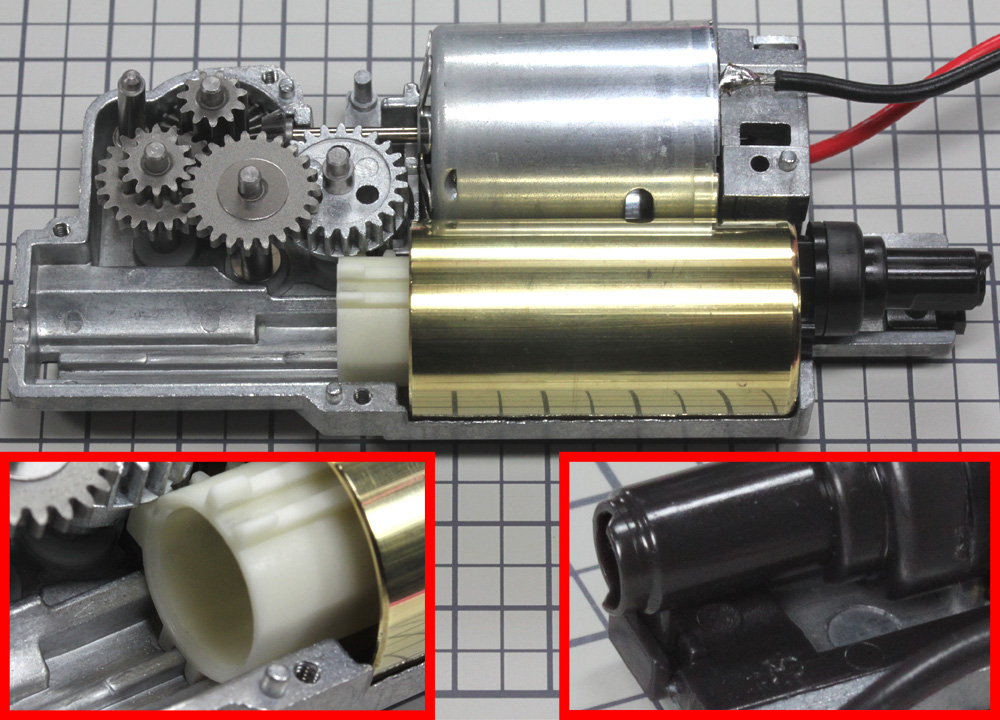

シリンダー･シリンダーヘッド･ピストンを前もって組んでから、メカボックスに取り付けます。ピストンはメカボックスのレールにきちんと入れてください。
ノズルは、このあとシリンダーヘッドに差し込みます。差し込んだ後に、ノズルの耳の部分がタペットプレートの溝に入るように回転させてください。 |
