7.ストッパーの取り外し

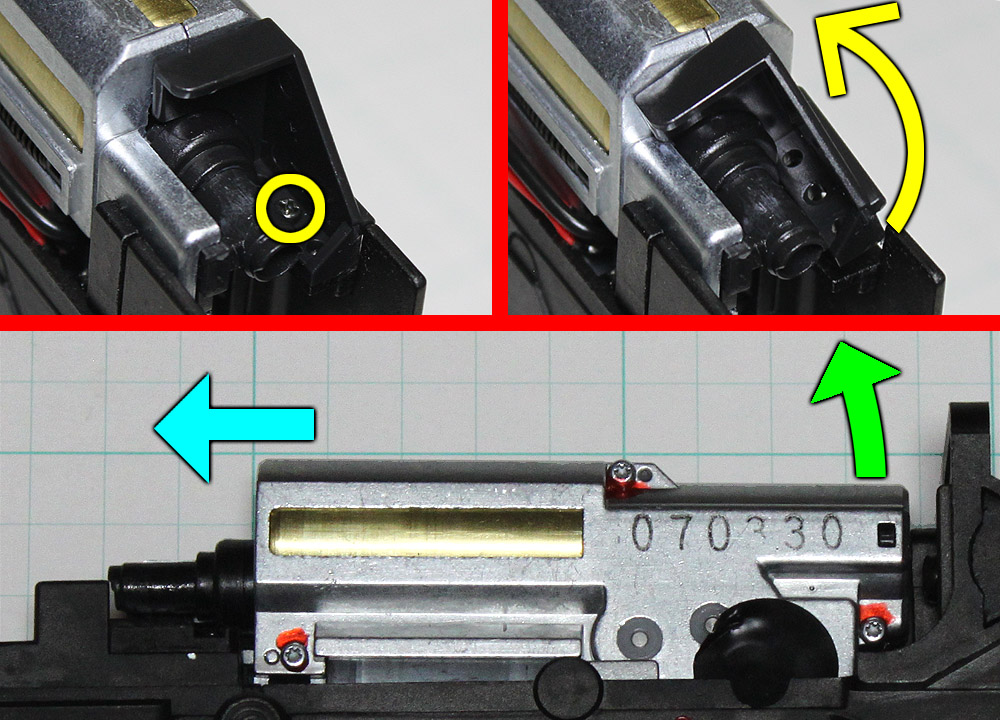

メカボックスは、ノズル前にある樹脂のストッパーで、ロアレシーバーに固定されています。このストッパーは、○印のネジを外し｢ねじる｣ことで取り外し可能です。
ストッパーが外せたら、メカボックスを←印方向に前進させながら、後部を↑印方向に持ち上げてください。これでメカボックスを取り外すことが出来ます。
ストッパーもメカボックスも最初は固いので、力を入れて取り外してください。 |
8.メカボックス取り出しの注意点

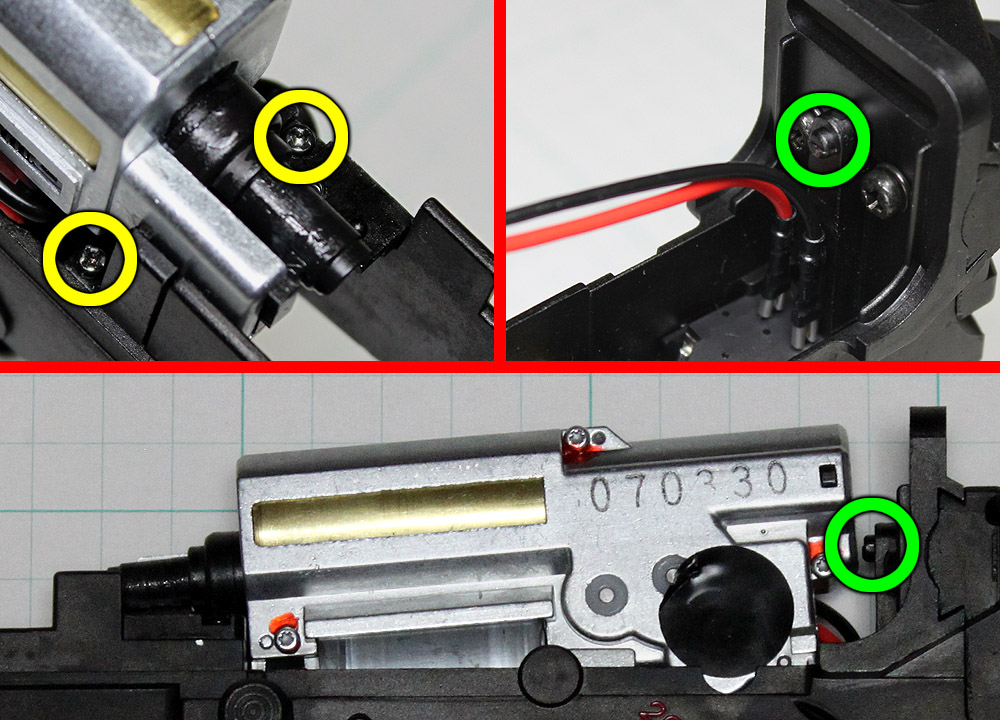

メカボックスを取り外す際、配線コードがロアレシーバーに付いたままなので、コネクター根元をつかんで引き外します。組み込む際は、配線の赤と黒を間違えて接続しないように注意してください。
メカボックスは、上写真の○印にある突起によってロアレシーバーに保持されています。もし○印の突起から抜けないときは、○印のネジを二本外してください。これでメカボックスが抜けやすくなります。 |
9.マガジンキャッチとスプリング
メカボックスを取り外す際、○印のネジ二本を外した場合に小さなスプリングとマガジンキャッチが出くるので、その組み方を説明しておきます。

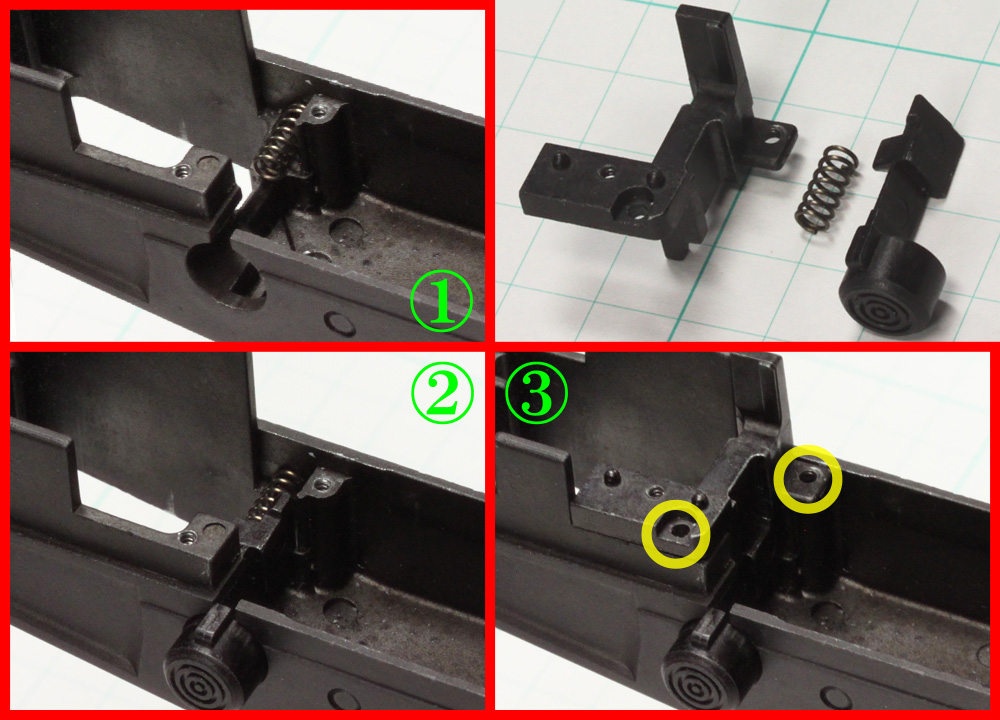

上写真①でスプリング取り付け、②でマガジンキャッチ取り付け、③でガイド取り付けになります。ガイドはマガジンキャッチを押し込むことで、カチリとはまるようになります。最後のネジ止めは、メカボックスを入れてからの方がよいでしょう。 |
