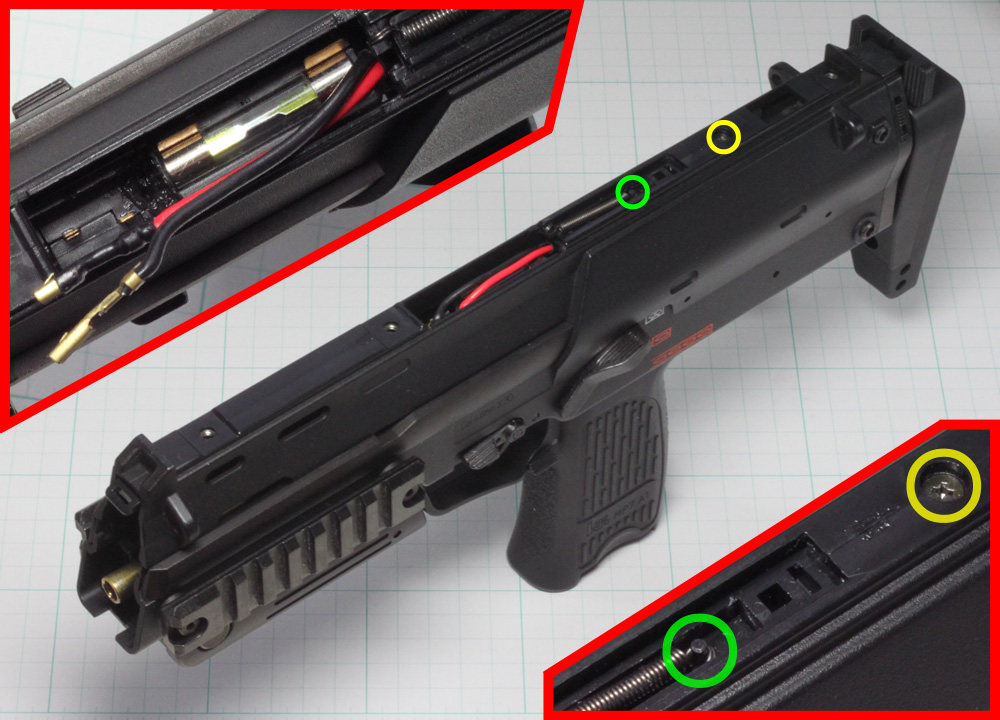

4.ヒューズ･電源コード取り外し
コードの端子を真上に引っ張って外し、ヒューズは金属端子の下にドライバーを入れ、浮かせるようにして抜き出します。ガラス部分に力を加えると割れるので、慎重に取り出してください。
スプリングは○印の突起に掛かっているので、引っ張り上げるとすぐに外れます。
最後に、○印のネジを外します。このネジを外せば、コッキングレバーを引くだけでそのまま取り外すことが出来ます。 |

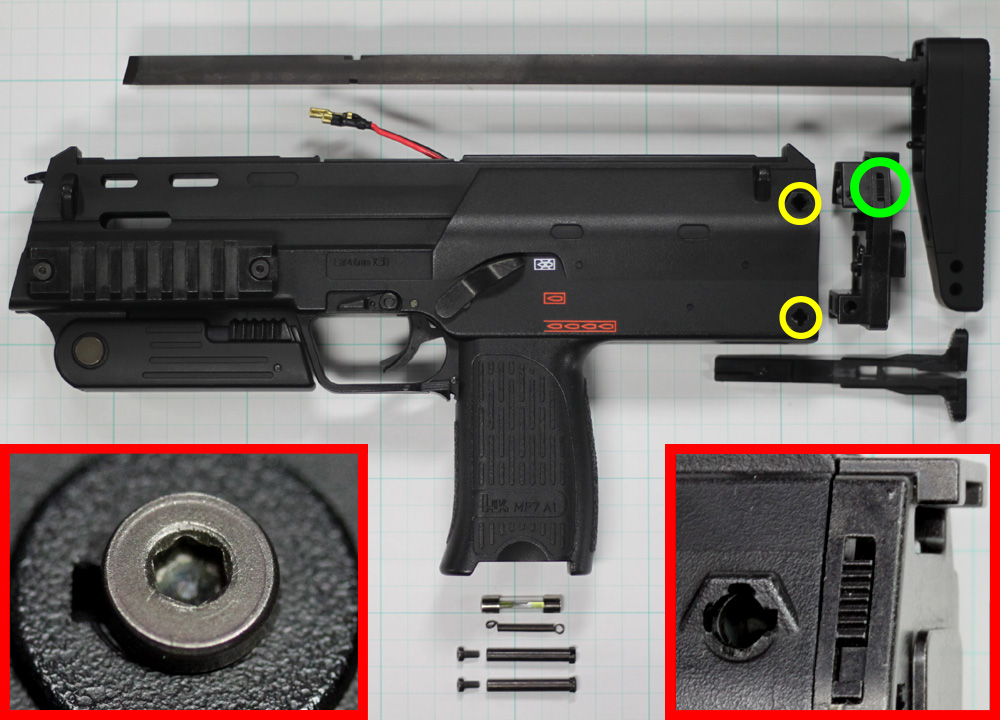

5.ストック･リアキャップ取り外し
○印の小さなレバーとストック伸長レバーを同時に上げながらストックを引くと、ストックを抜き出すことができます。
ロックピン(○印)は裏側の六角ネジ(2.0mm)を外すことで、抜き出すことが出来ます。ロックピンを二本抜き出せば、リアキャップも取り外すことが出来ます。
ロックピンは根元に十字突起が付いているので、組み立ての際はフレームの十字切り込みに合わせて挿入してください。 |

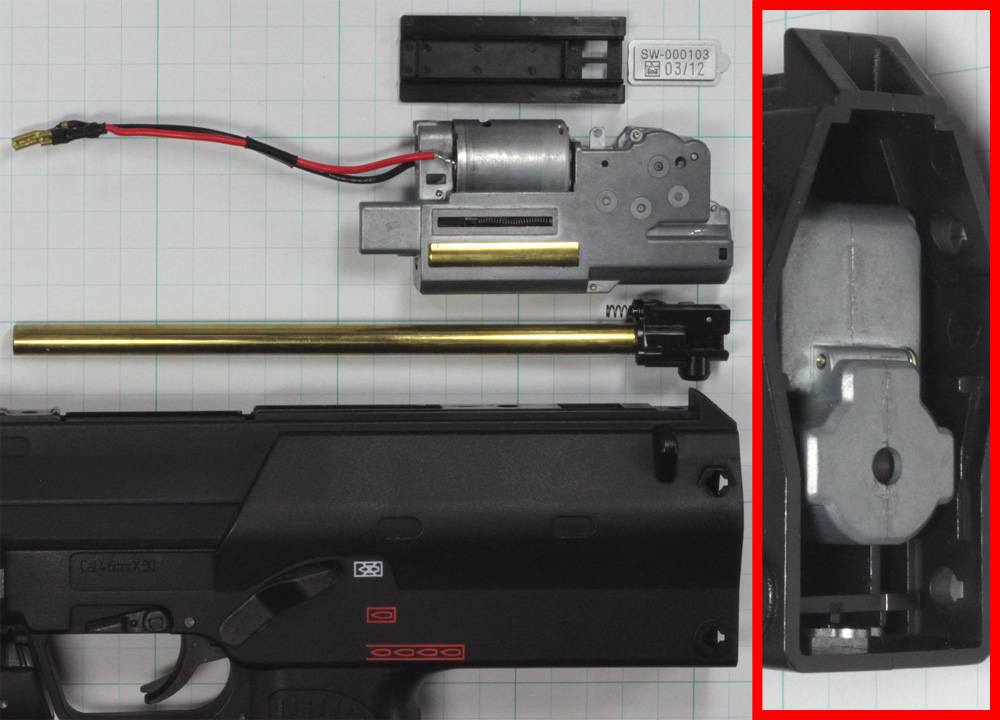

6.メカボックス･バレル取り外し
リアキャップを外したら、メカボックスのすぐ下にある黒と銀色のプラスチック(スペーサー)を引き抜きます。これで隙間が出来て、メカボックスを取り出せるようになります。メカボックスの奥にはバレル･チャンバーが入っており、銃口を上に向けるとフレームエンドから自重で落下してくるので、床に落とさないよう注意しましょう。
以上で、MP7のメカボックスとバレルの取り出しは完了です。 |
