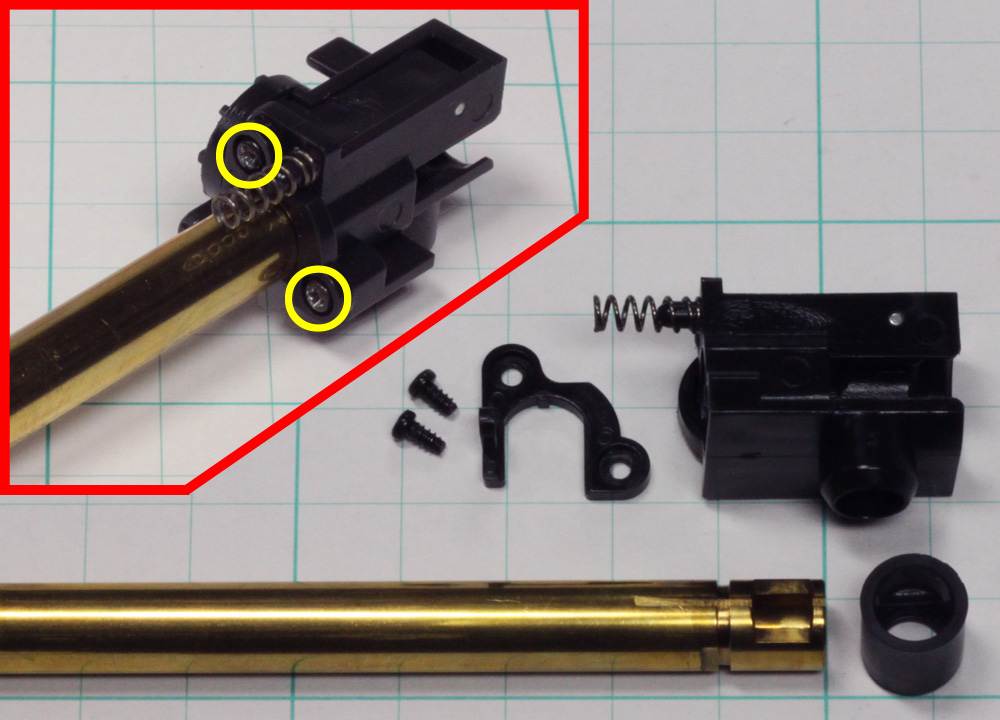

7.バレル・チャンバーの分解
○印のネジを二本外し、バレルロックリングを引き上げることで、バレルとHOPパッキンを取り出せるようになります。
HOPパッキンは被せてあるだけなので、引っ張ると取り外せます。取り付けの際はバレルのHOP窓に、HOPパッキン内側にある突起を合わせ、双方が上向きになるようチャンバーへ入れてください。
バレルのHOP窓が上に向いていないと、HOPが掛からなくなるのでご注意を。 |

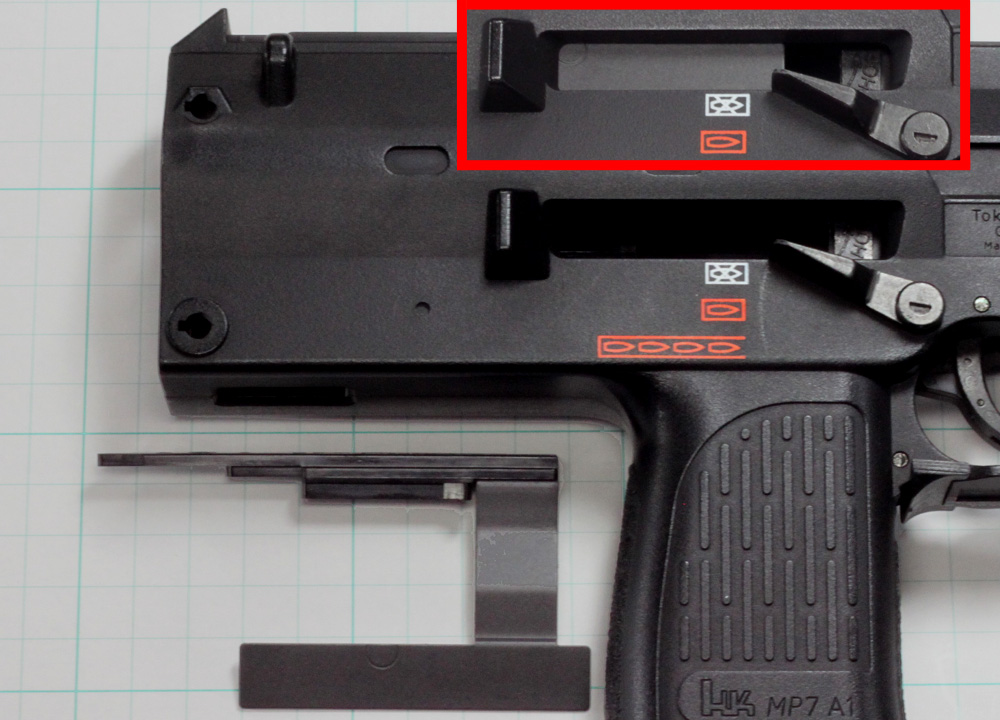

8.ポートカバーの取り出し
ここからは、スイッチユニットの取り出しについて説明を行います。
それでは最初に、ダミーボルト（イジェクションポートカバー）を取り外します。外し方は簡単で、まずカバーを開いた状態(写真赤枠の状態)にして、このまま上からカバーを強く押すと、パチンっという感じで奥に外れます。あとは外れたカバーをフレームエンドから引き抜くだけです。 |

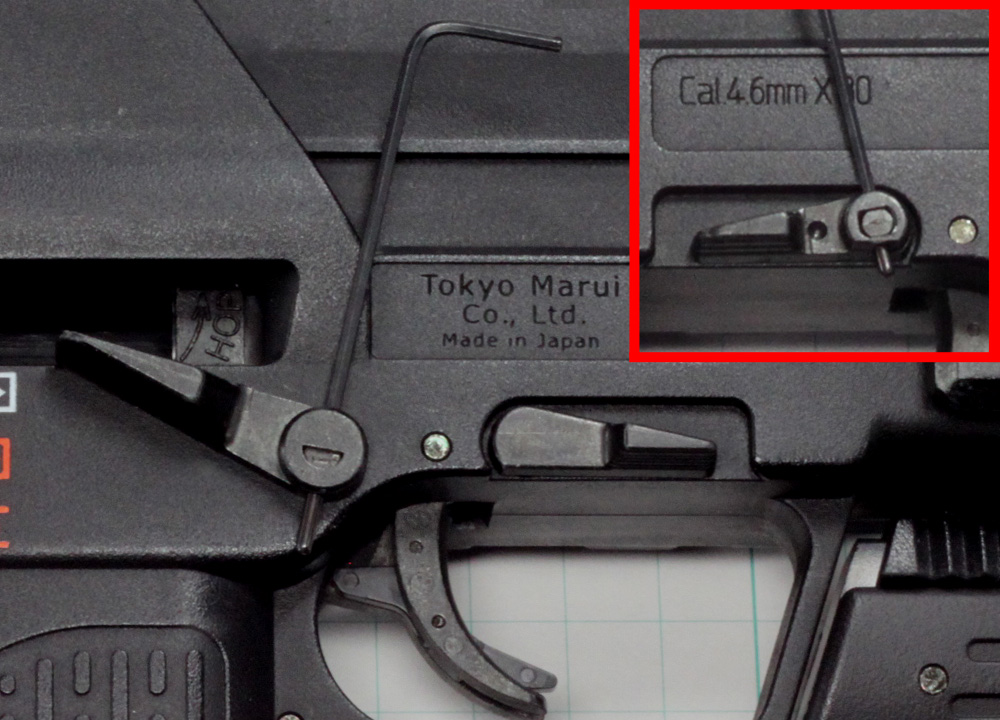

9.スプリングピンの取り出し
セレクターレバー根元に丸い穴が開いているので、金属棒(六角レンチなど)を穴に差し込み、上からコツコツとゆっくり叩いて中のスプリングピンを抜き出します。
銃を反対側に向けると、ボトルキャッチリリースレバー根元にも同じ穴があるので、同じようにピンを抜き出します。
スプリングピンはセレクターの方が長く、ボトルリリースの方が短いので、組み立ての際は間違わないように。 |
