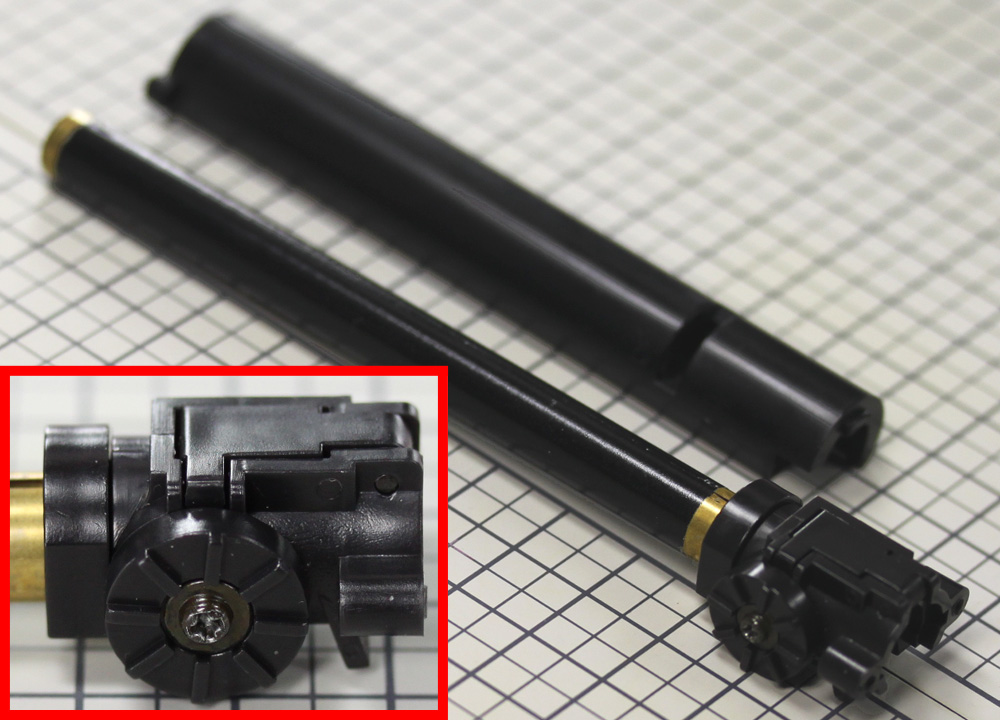

10.バレル･チャンバー分解･組立て
アウターバレルは、銃口側に引っ張ると取り外せます。アウターバレル両端には、ズレ防止の突起があるので、取り付け時には対応するくぼみに入れて固定します。
次に、HOPダイヤル中央のネジを外し、ダイヤルを取り外します。このネジはダイヤル回転の強さに関係するので、もしダイヤルが固過ぎて回らないときは、ネジを少し緩めましょう。ただし緩めすぎると、HOPが掛からないので注意。 |

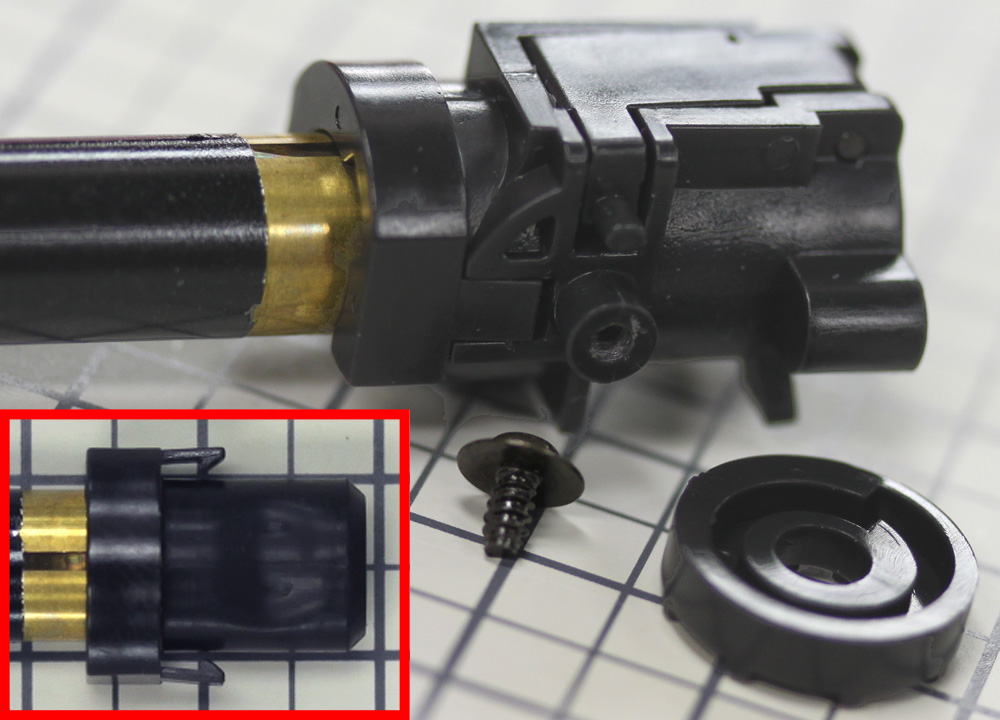

11.バレル取り外し、HOP組み立て
バレルを取り外すには、↓印の隙間にマイナスドライバーをチャンバーの左右から同時に挿しこみ、返し爪をゆっくり広げます。これでバレルを抜き出せるようになります。
HOPダイヤルはらせん状になっていて、一番外側にある溝がHOPの最弱位置になります。HOPダイヤル取り付けの際は、一番外側にある溝に合わせてHOPレバーを入れましょう。 |

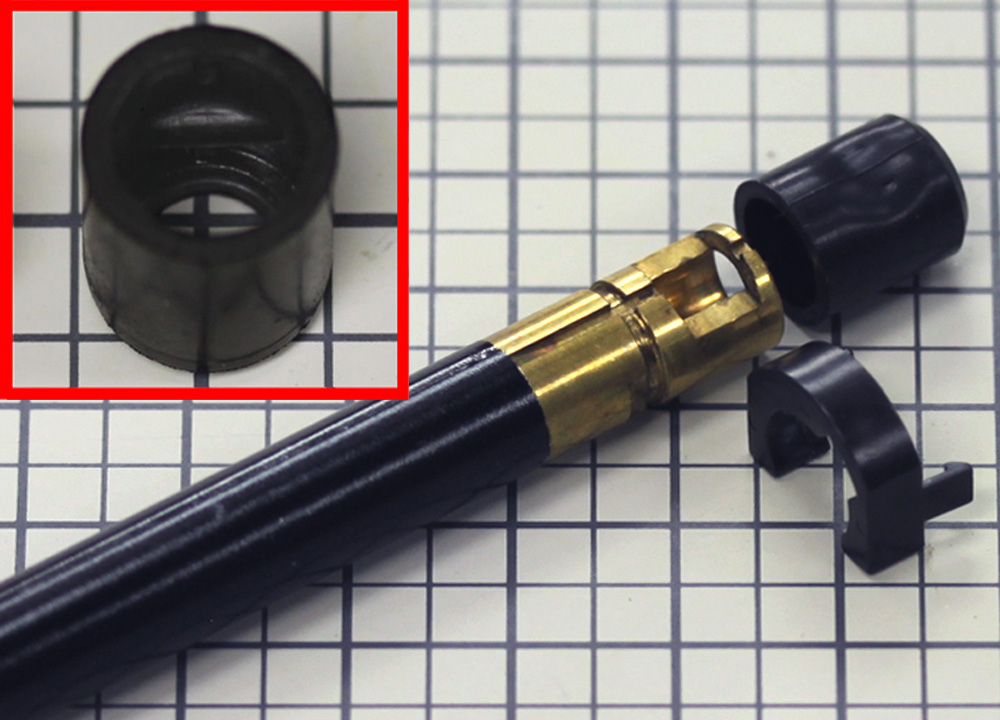

12.バレルロックリングの取り外し
ロックリングは、真上に引くと取り外すことが出来ます。ただかなり固いので、下から押し上げる方が楽に外せるでしょう。
HOPパッキンは被せているだけで、簡単に外すことが出来ます。取り付けの際は、内部の突起とバレルのHOP窓が重なるよう装着してください。ロックリングを取り付ける際は、HOP窓が上向きになるように。HOP窓と内部の突起が上に向いた状態でないと、弾にHOPが掛からなくなります。 |
