10.マガジンバンパーの取り外し

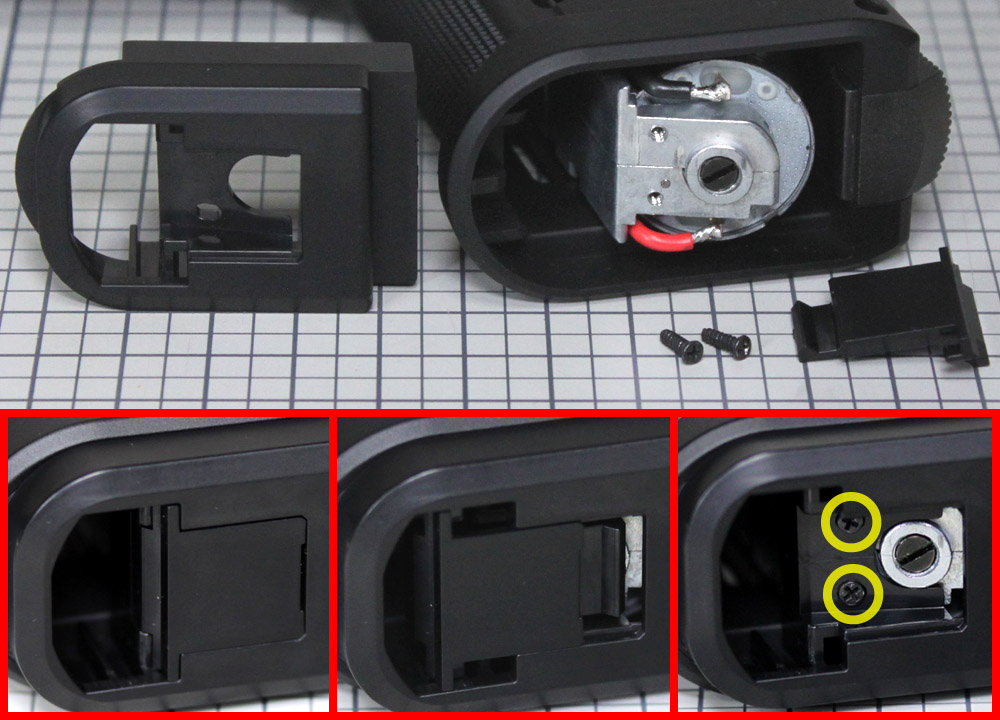

銃のグリップ下の黒いシールを剥がすとスライド式のパネルが見えるので、これを前にスライドさせて取り外します。
スライドの奥にはネジが三本入っていますが、このうち○印の小さなネジ二本を取り外してください。これでマガジンバンパーの取り外しが出来るようになります。
大きなマイナスネジはモーター位置調整のネジなので、絶対触らないでください。もし誤ってネジを回してしまった場合は、モーター位置の再調整を行ってください。 |
11.メカボックス固定ピン取り外し

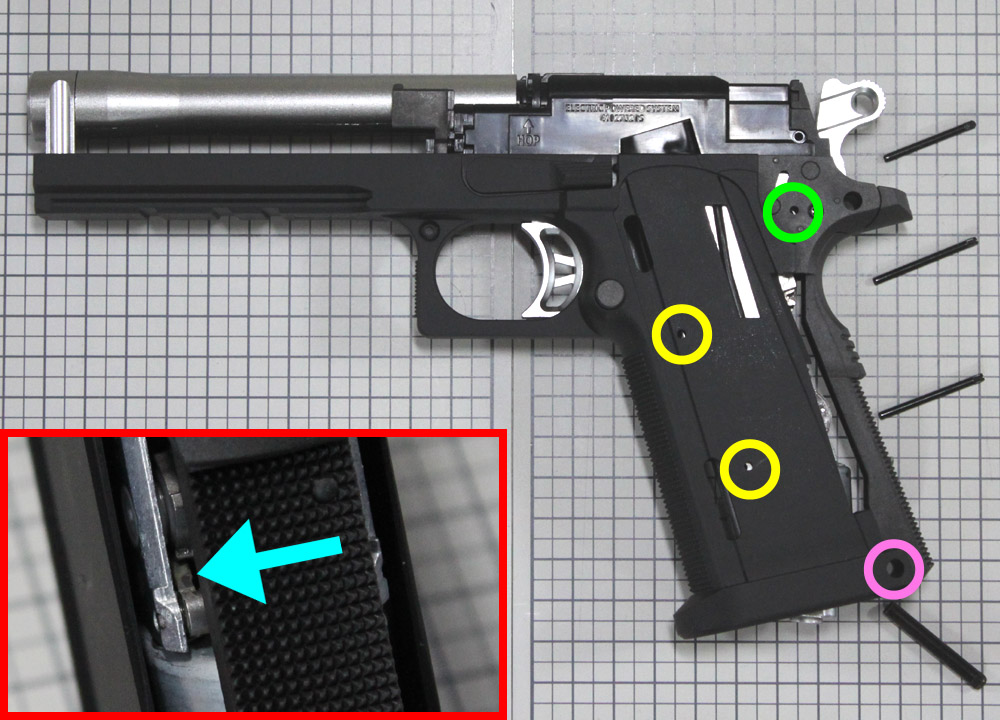

上写真四箇所の○印にピン(シャフト)が入っているので、これを写真手前から奥側に押し出します(必ず手前から奥側に)。
ピンの固定が強いので、六角レンチなど細くて硬いもので押し出しましょう。ピンは○印が普通の長さ・太さだとすると、○印は短く、○印は太い種類になります。
次に、→印部分(逆転防止ラッチ)を細い棒で押して、ピストンを前進させておきす。これでハウジングの取り外し準備が、完了します。 |
12.ハウジングの取り外し

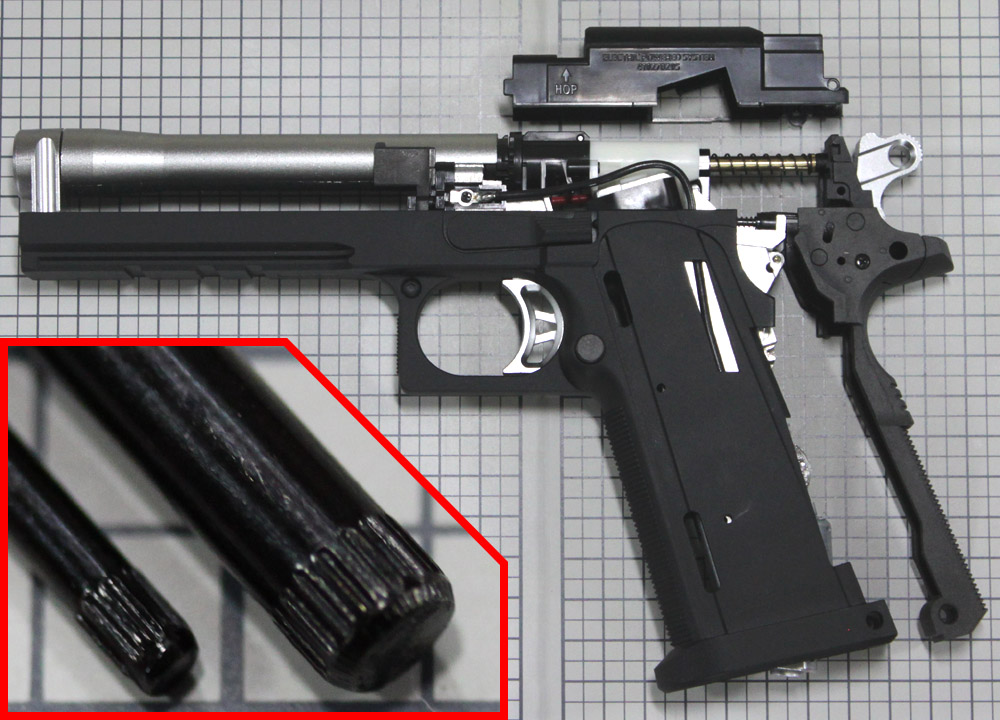

抜いたピンには緩み止めのスリットが入っているので、組み立ての際はこのギザギザのない方から先に、奥側から手前へ差し込んでください。
ハウジングは、後ろに引くだけで取り外せます。この際ノズルスプリングが飛ばないよう、ゆっくり外しましょう。これでコードカバーも取り外せるようになるので、ゆっくり後ろに引くように外します。
組み立ての際に困らないよう、元の状態をよく観察しながら外しましょう。 |
