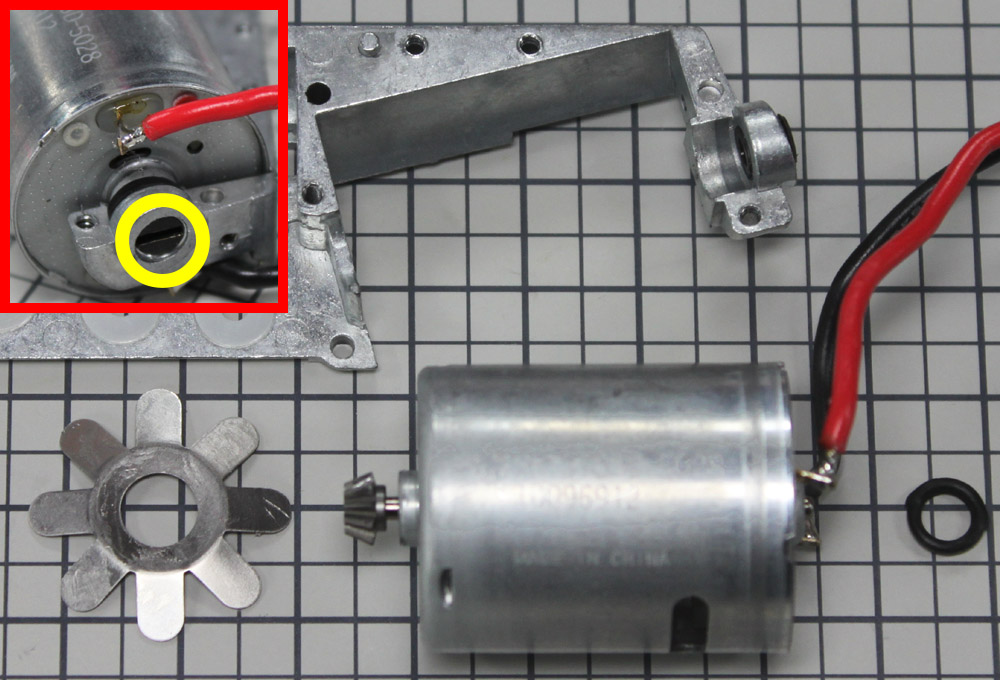

12.モーターの取り外し
最後に、○印のネジを正確に四回転、ゆるめてください。これでモーターが取り外せるようになります。モーターを取り付ける際は、四回転締めることでモーターを元の位置へ戻すことが出きます。
ただし○印のネジは少しの振動でもズレて(回って)しまうので、モーターを外している間は、ネジが勝手に回らないようテーピングで固定しておきましょう。
もしモーターを元の位置に戻せなくなったら、モーター位置調整を行いましょう。 |

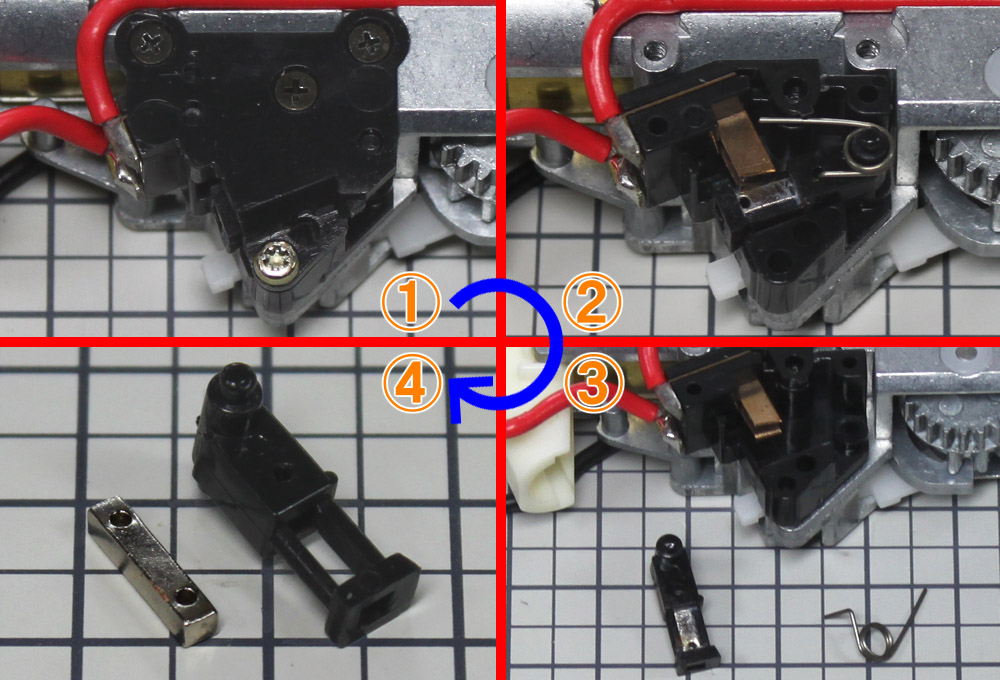

14.スイッチユニットの分解
スイッチユニットは、バッテリーからモーターへ流れる電気をON/OFFするスイッチが入っており、スイッチの焼き付き防止にグリスを塗ったり、焼きついて損耗した金具を交換するときに分解します。
スイッチユニットはメカボックスを分解しなくても、スイッチユニットの上にあるネジをすべて外すだけで簡単に分解することが可能です。
スイッチの整備については、｢スイッチの摩耗・炭化予防と対策｣をご覧下さい。 |

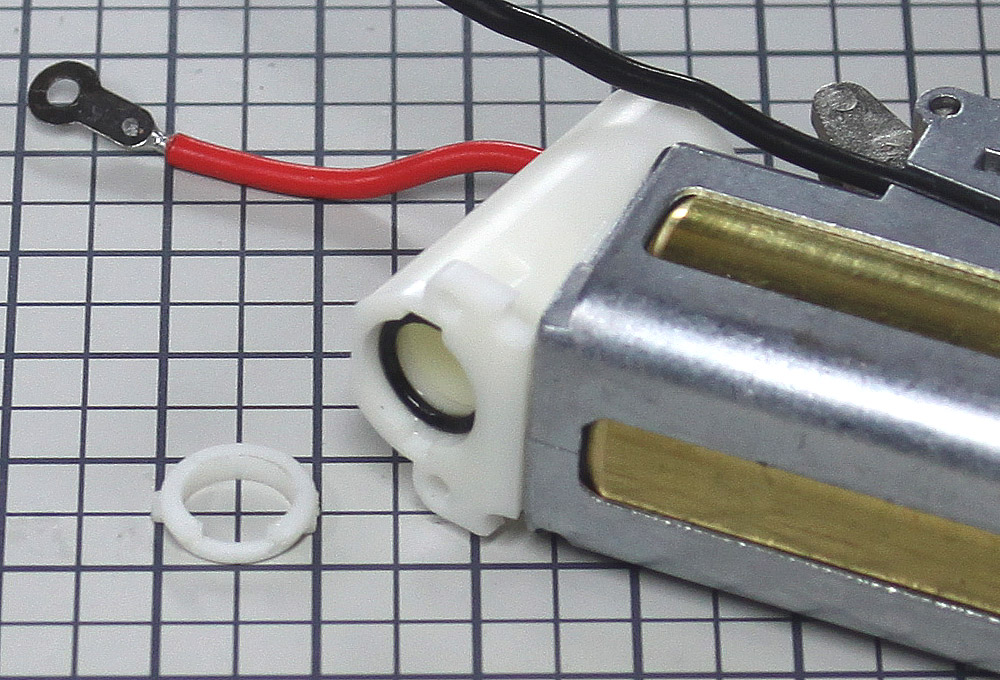

15.カラーに注意
M9A1･Hi-CAPA E･HK45のシリンダーヘッドには、ノズル部分にOリングとカラーが入っており、紛失しやすいので気をつけて下さい。
特に銃本体からメカボックスを取り出す際や組み込む際は、カラーが外れていないかよく確認をしましょう。
以上で、電動ハンドガンの分解説明は終了です。分解作業、お疲れ様でした。 |
